供應LQ-3型手搖式啟閉機 螺桿啟閉機 河道渠道閘門啟閉機

螺桿式啟閉機

LQ 型手電兩用螺桿式啟閉機按規格可分為：30KN、50KN、80KN、

100KN、120KN、150KN、200KN、250KN、300KN、400KN、500KN、600KN。

使用范圍：該機是一種水利工程機械，廣泛用于水利工程閘門的啟閉，是農田灌溉經濟開發區、污水處理廠、水利發電站、水庫（水閘、堤壩、隧道、管道）等進水、退水閘的配套機械，山區、平原有無電地區均可使用。還可生產雙吊點螺桿式啟閉機。

螺桿式啟閉機的安裝步驟：

1、在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180°；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔穩和垂直，避免螺桿傾斜，造成局部受力而損壞機件。

2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。

3、對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。

4、在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。

5、 對于產品的電氣設備的安裝，一定符合圖紙及說明書的規定，全部電氣設備均可靠的接地。

6、 在產品安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑脂。

螺桿式啟閉機調試方法及注意事項：

1、當啟閉機在無荷載的情況下,保證三相電流不平衡不超過正負10%，并測出電流值。

2、對于上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿啟閉機的螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。

3、對于啟閉機的主令控制器調整，必須保證閘門升降到上、下限位時的誤差不超過1cm。

4、安裝后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。

卷揚式啟閉機

QPQ 型、QPK 型、QPT 型、QPG 型卷揚式啟閉機選用指南：

本系列啟閉機可分為單吊點和雙吊點兩種，啟門力 QPQ 型、QPG型、QPT 型為50KN--2500KN；QPK 型為50KN--1250KN，供用戶選用。QPQ 型、QPK 型、QPT 型、QPG 型系列產品的啟門力或持住力是按照 GB/783-65起重機械起重量系列規定優先系列選定。

QPQ 型、QPK 型、QPT 型、QPG 型系列啟閉機不能做斜吊運行。

QPQ 型、QPK 型、QPT 型、QPG 型系列啟閉機的鋼絲繩采用6W（19）型，

公稱抗拉強度1550--1700N/mm2.鋼絲繩隨機供應，常規每單機供應

40m。

啟閉機設有上下行程限位開關作極限保護運行。

啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。

啟閉機機械強度按輕型工作級別計算，電動機按智期運行；若工作級

別需提高，用戶應提出，然后更換啟閉機制造圖樣種類，制造并供貨。

閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘

門連接的銷軸尺寸來決定。

QPK 型系列啟閉機有快速、慢速兩種下降速度，慢速是正常通電情況下的速度；快速是電機不通電靠閘門自重（或水柱壓力）等荷重作用下帶動機快速下降，其快速值受調速器控制，不得超過5m/min，快速閉門時間一般為2min。

啟閉機啟門高度：用戶應提供參數值或給出閘門銷軸中心致啟閉機底

座距離，有拉桿時則銷軸中心應為最上面位置一節的上軸孔中心。

啟閉機基礎布置圖及作用在基礎上的負荷僅供水工建筑設計時參考。

用戶特殊要求雙方可協商解決。

隨機供應的電氣控制系統為單機單控。

用戶選購件名錄（另外計價） ：

用戶提出特殊電控系統；

手搖機構；

機構工作級別為 Q3-中，Q4-重時（增加的費用）；

非本公司常規配置的過載保護及高度顯示裝置及其他附加要求；

加長部分鋼絲繩（單機超過40米時） ；

用戶提供圖紙與本公司比較，增加的材料部分及選用超高性裝置部分；

本系列啟閉機技術參數，如有變更，恕不另行通知，以公司近期資料

為準。

設備重量僅供需方設計時參考，不作為用戶收貨依據。

卷揚式啟閉機分類：

卷揚式啟閉機分為固定式和移動式，型號有 QPQ 型平板閘門卷揚式啟閉機、QPK 型快速卷揚式啟閉機、QPG 型高揚程卷揚式啟閉機、

QH 型弧形門卷揚式啟閉機、移動式臺車，平門機拉弧形閘門卷揚啟

閉機。

側搖式啟閉機

    側搖式啟閉機是手動啟閉機產品,它是一種采用人力操作的平面閘門啟閉機械產品,并且安裝有自鎖功能,閘門可停留在任何位置,配有防盜嘴及工具,它有防盜水功能,機頭和底座可單獨供貨。此種啟閉機把手可自由裝卸，其性能可靠，為中小噸位閘門理想之啟閉設備。

     QLC 型側搖式螺桿啟閉機，按規格可分為：0.5噸、1.0 噸、2.0 噸、3.0 噸，廣泛用于水利工程閘門的啟閉，是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫（水閘、堤壩、隧道、管道）等進水、退水閘的配套機械，山區、平原有、無電地區均可使用。

鑄鐵閘門

鑄鐵閘門詳細說明：

1.PGZ 型系列平面鑄鐵弧形閘門只限于安裝在露頂式水利工程上使

用和閘后止水：

2.規格500mm-2500mm 時為鑄造結構整體式，推薦選用單吊點啟閉機;

3.規格3000mm-4000mm 時為鑄造結構組裝式，推薦選用雙吊點啟閉

機；

4.根據用戶特殊要求，可把止水面安裝上銅止水；

5.根據用戶特殊要求，可生產公司標準規格外異形閘門；

6.可根據用戶來圖樣，制造各種異形閘門或?yàn)橛脩粼O(shè)計異形閘門圖

樣；

7.根據用戶水利工程水頭高低配備啟閉機（啟閉力=水頭+閘門面

積、重量+螺桿重量+摩擦、安全系數） 。

閘門安裝:

1、安裝技術要求

（1）閘門及其門槽埋設件的安裝，應按施工圖紙的規定進行。

（2）閘門的埋設件安裝，應符合DL／T5018-2004第9.1.3條、第9.1.4

條和第9.1.10條至第9.1.13條的規定。

（3）閘門現場拼裝前應制定嚴格控制焊接變形的拼裝焊接工藝方案，報監理人批復后方可實施。

（4）閘門主支承部件的安裝調整工作應在門葉結構拼裝焊接完畢，

經過測量校正合格后方能進行。所有主支承面應當調整到同一平面

上，其誤差不得大于施工圖紙的規定。

（5）閘門水封裝置的安裝技術要求，應符合 DL/T5018-2004第9.2.3

條至第9.2.7條的規定。

（6）閘門安裝完畢后，應埋件表面和門葉上的所有雜物，特別

應注意不銹鋼水封座板表面的水泥漿。在滑道支承面和滾輪軸套

涂抹或灌注潤滑脂。

（7）經監理人檢查合格的閘門及門槽埋件，方能按第13.2.6條規定

進行涂裝修補。

（8）閘門安裝完畢，應作靜平衡試驗。試驗方法為：將閘門自由地

吊離地面100mm，通過滾輪或滑道的中心測量上、下游方向與左、右方向的傾斜，其傾斜值不得大于5.0mm,當超過上述規定時，應予配重調整。

閘門的調試

閘門安裝完畢后，承包人應會同監理人對閘門進行沒有水情況下和靜水情況下全行程啟閉調試。通過調試應做到：

（1）沒有水的情況下，滑道或滾輪運行時應無卡阻現象；偏心滾輪踏面

經調整均在同一平面上，且與軌道接觸良好；雙吊點閘門的同步滿足

設計要求。在閘門全關位置，水封橡皮無損傷，漏光檢查合格，止水

嚴密。在本項試驗的全過程中，必須對水封橡皮與不銹鋼水封座板的

接觸面采用清水沖淋潤滑，以防損壞水封橡皮。

（2）靜水情況下的全行程啟閉調試應在沒有水的情況下試驗合格后進行。試驗 檢查內容與沒有水試驗相同（水封裝置漏光檢查除外） 。

閘門安裝注意事項

(1)在閘門安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。

(2)檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。

(3)閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘框變形。

(4)二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。

(5)閘門出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲。

鑄鐵閘門的日常保養與維護

1、在啟閉時應留意閘板的上、下極限位置，以免損壞閘門或啟閉機。

假如在啟閉機過程中如有異常狀況應立刻中止啟閉并及時檢查處置。

2、定期在止水面上抹黃油，以保證啟閉時閘板與閘框的止水分離面

潤滑。閘門關閉時在距底面100mm 處，將閘門暫停1分鐘，應用門底激流沖底槽內的雜物后再將閘門關閉.

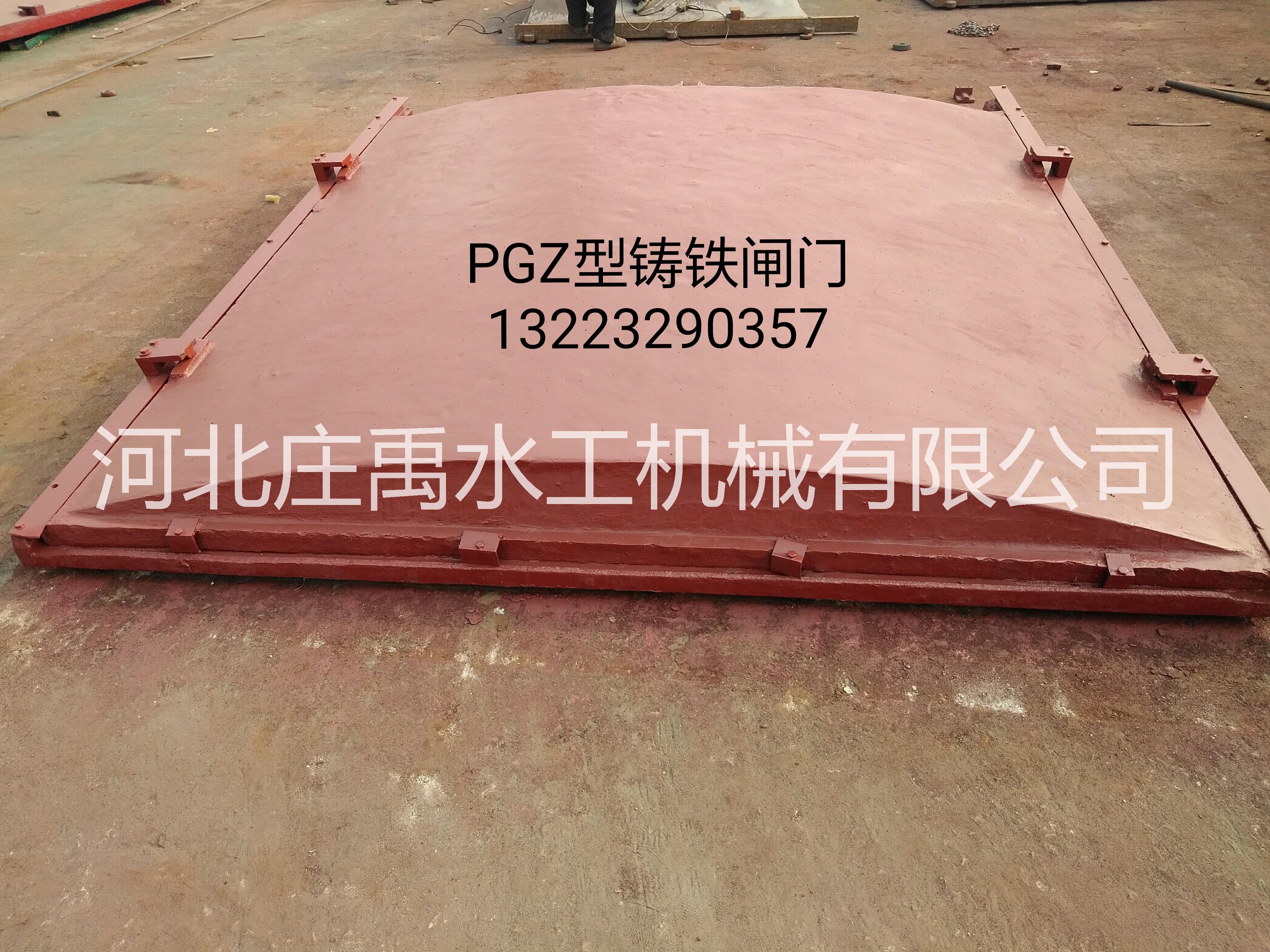

PGZ型鑄鐵拱形閘門是以鑄鐵為原料制作的，具有耐腐蝕，止水密封好，安裝簡單，使用壽命長等特點。產品有:弧形鑄鐵閘門、高壓鑄鐵閘門、鑄鐵鑲銅閘門、雙向止水鑄鐵閘門等。
