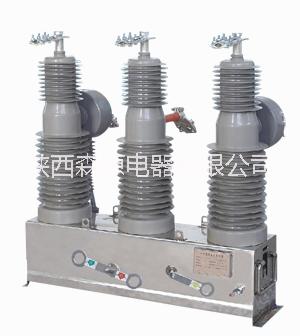

ZW32-24G戶外高壓真空斷路

ZW32-24G戶外高壓真空斷路器ZW32-24/630－20型戶外高壓真空柱上干式斷路器（以下簡稱斷路器），是額定電壓24KV、50HZ交流三相高壓配電網中的控制保護設備。主要用于斷、關合電力線路中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用。本斷路器采用立柱型、干式結構，絕緣可靠，電壽命長、免維護，特別適用于頻繁操作場所的要求。更宜于檢修、維護能力不強的農村電網時安裝使用。符合《GB1984交流高壓斷路器》、《GB1985交流高隔離開關和接地開關》、 DL/T402、DL/T4.3以及企業標準OHX.520.701的要求。

結構特點

1：外殼采用優質不銹鋼材料或普通鋼板經達克羅防銹處理工藝再噴涂耐紫外線而成，產品的防腐蝕性、防鹽霧性等抗環境性能優良。

2：APG固封絕緣極柱采用硅橡膠包封（作為絕緣及緩沖），體積小，抗凝露性能優良，工作壽命長，性能可靠。

3：操作結構為彈簧操作結構，有手動和電動兩種，需要時可加裝遙控操作裝置和躲避合閘涌流裝置。要求的外供電源功率不大于70W，易于配備后備電源，設計獨特的緩沖裝置，性能優異，反彈小，噪聲低。

4：滅弧室采用特種不銹鋼釬焊技術，無需電鍍，焊接質量高，穩定可靠，漏氣率低，制作工藝上使用特殊的陶瓷金屬化配方和的陶瓷金屬化工藝，保證了產品的氣密性，抗拉強度大于120Mpa，完全一次封排。

5：電流互感器采用優質導磁材料及環氧樹脂與硅橡復合絕緣而成，具有容量大，動熱穩定倍數高，精度等級高，免維護，可靠性高等優點。

6：根據用戶需求，可與相應的控制器配合構成自動合器，分段器，是實現配網自如 動化的理想設備。
