ZW7-40.5系列戶外高壓真斷 ZW7-40系列戶外高壓真斷 ZW7-40F系列戶外高壓真斷

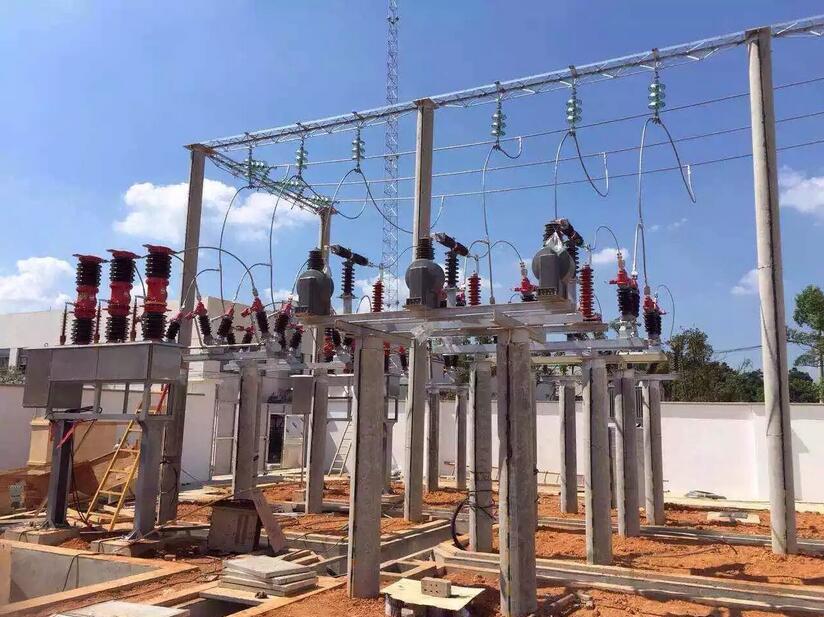

1.ZW7-40.5F智能型戶外高壓真空斷路器概述：

ZW7-40.5F智能型戶外高壓真空斷路器適用于工作電壓為40.5kV的三相交流（50HZ）電力系統中，它可供工礦企業，發電廠及變電站做保護和控制之用，并適用于各種頻繁操作場所。本斷路器符合GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》；GB1984-89《交流高壓斷路器》及IEC56《高壓交流斷路器》和JB3855-1996《3.6-40.5kV戶內交流高壓真空斷路器》的要求。

2.使用環境條件：

a環境溫度不高于+40℃，不低于-40℃；

b海拔高度不超過1000m；

c空氣相對濕度日平均值不大于95%，月平均值不大于90%；

d地震烈度不超過8度；

e空氣污穢等級：Ⅲ級 。

3.ZW7-40.5F智能型戶外高壓真空斷路器主要功能：

4.結構及工作原理：

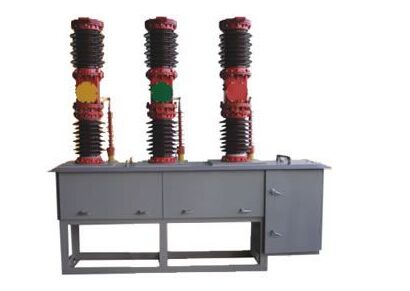

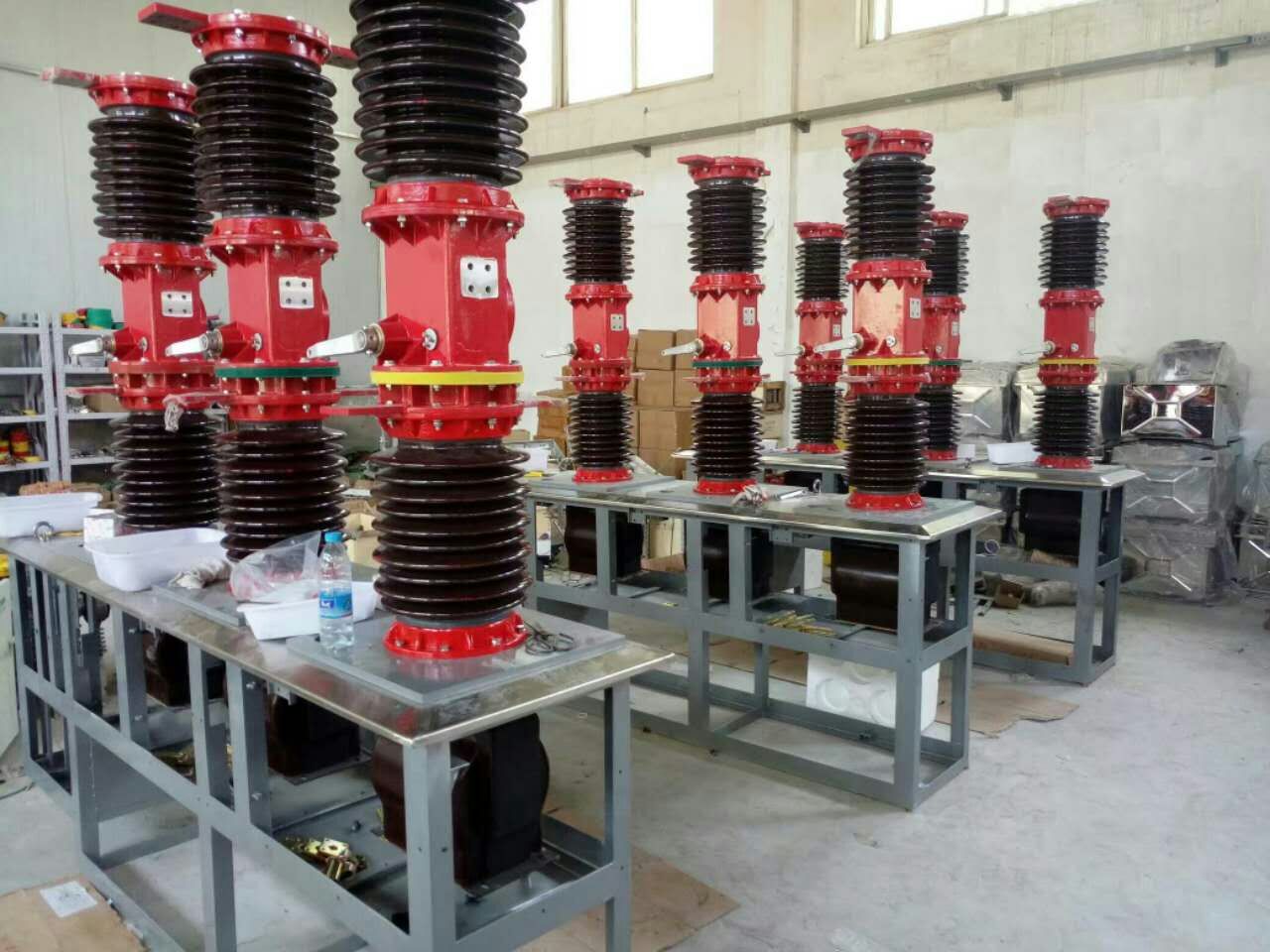

4.1本產品為戶外高壓真空斷路器，總體結構為瓷柱式，由上下瓷套組成，真空滅弧室裝在上瓷套中，下瓷套為支柱，保證帶電部分對地絕緣，瓷套外有絕緣傳動拉桿，三相裝在一個共同的底箱上（如圖1） 。

4.2操動機構及連桿在機構箱內，機構箱為防水型，為防止箱體內電氣控制元件受潮，機構箱內裝有加熱器。

4.3本產品可加裝電流互感器，每相可四個線圈，其中兩個用于測量，兩個用于保護，根據用戶需要，可安裝變比為50～1600/5，準確等級為0.2，0.2S,0.5，10P級的電流互感器。

4.4傳動機構，包括絕緣拉桿、拐臂及導桿，調整絕緣拉桿和導桿的長度，可以調整開關的開距和超程。

4.5斷路器工作原理

4.5.1動作原理操作機構合閘線圈通電時，與機構主軸配鉆的拐臂拉動連桿運動，使絕緣桿11（圖2）向下運動，帶動拐臂5及8繞軸運動，使導桿7向上運動，從而實現合閘動作，同時分閘彈簧儲能，當分閘線圈通電時，連桿機構脫扣，分閘彈簧帶動各連桿，實現與合閘過程相反的方向運動，實現斷路器分閘目的。

4.5.2滅弧原理 動、靜觸頭在操動機構的作用開時，觸頭之間產生電弧，在縱磁場作用下，電弧在觸頭表面均勻分布，避免了電弧，同時縱磁場可以維持低的電弧電壓，小的電弧能量和小的電腐蝕率，這樣，觸頭的燒損度最輕而開斷能力和電壽命卻得到提高。

4.6特點 本斷路器具有結構簡單，操作方便，安全可靠，性能穩定，壽命長，不檢修周期長等其它同電壓等級斷路器不可比擬之優點。

5.ZW7-40.5F智能型戶外高壓真空斷路器技術特性：

5.1斷路器主要參數見表1

5.2運輸 本斷路器本體上有吊環，以便吊裝；運輸前，應將產品固定在貨車上，防止移動；到達目的地后，應將產品存放在干燥、防火、防水、地面堅固、安全的地方，并核對交貨內容是否與清單一致。

5.3地基建設 安裝前應事先將地基建好，并符合安裝的要求，地面應是堅固的水泥平臺或在堅固的水泥地面上安裝焊裝的支撐架。

5.4安裝前檢查 斷路器開箱后，應檢查瓷套有無破損，金屬件油漆表面有無損傷；檢查產品、合格證是否與訂貨單相符，裝箱清單是否與實物相符；并用工頻耐壓檢查真空滅弧室是否完好（開關分閘狀態、斷口間施加95kV/1分鐘）。

5.5安裝 斷路器結構、接線端子及地腳安裝孔如圖1。斷路器出廠時已調至工作狀態，不要隨意拆卸任何零部件，平穩起吊固定于基礎上。

5.6調試 產品出廠時已經逐臺調試合格，但在投運前如果用戶認為有必要或在驗收檢驗中發現問題時，均可重新調試。

用示波器或機械特性測試儀測量分合閘速度、時間，三相分合閘不同期性及觸頭合閘彈跳時間等應符合表2要求。

6.ZW7-40.5F智能型戶外高壓真空斷路器運行與維護：

6.1正常運行的斷路器和操動機構的軸銷處應定期檢查并潤滑，以防銹蝕。

6.2每操作2000次檢查各部位緊固件有無松動，發現松動應及時擰緊。

6.3安裝和使用時嚴禁用堅硬的物體（如工具）撞擊瓷瓶

6.4應定期對真空斷路器的斷口用工頻耐壓法進行檢驗，當發現真空滅弧室內部有持續放電時，應及時更換真空滅弧室。

更換真空滅弧室應由制造商派專業人員進行作業；更換真空滅弧室后應嚴格按出廠試驗要求進行，合格后方可正常投入運行。

6.5當操動機構達到規定壽命時，應當按設計要求更換并淘汰斷路器。

7.ZW7-40.5F智能型戶外高壓真空斷路器隨機文件：

a產品合格證

b出廠檢驗報告

c安裝使用說明書

d裝箱單

8.訂貨時應注意的事項:

a．?dāng)嗦菲鞯男吞?、名稱

b．開斷電流、額定電流

c．配用彈簧操動機構的操作電壓、脫扣器組合

d．是否裝配電流互感器，所配電流互感器的變比、級次

e．其它特殊要求，如操作方式、使用場所、由于安裝運行需要斷路器作的局部改變等

g．?dāng)?shù)量及交貨期

f．其它備品備件
