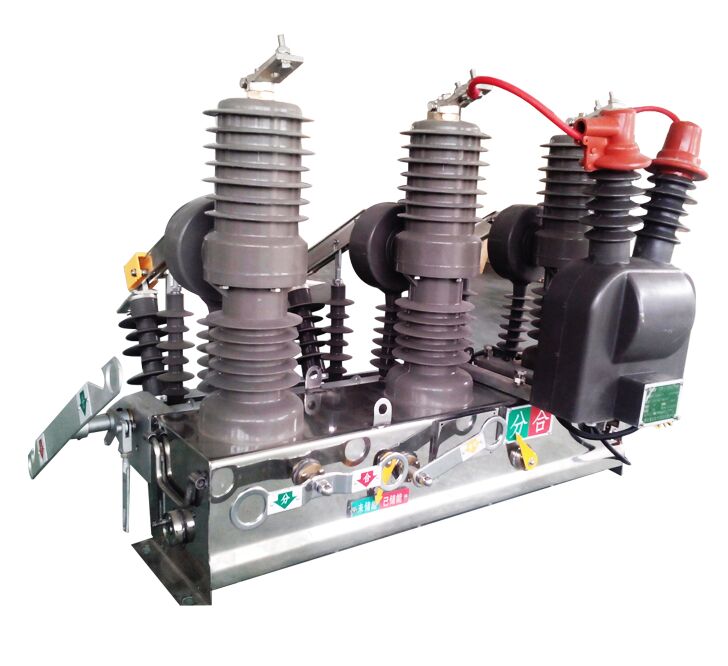

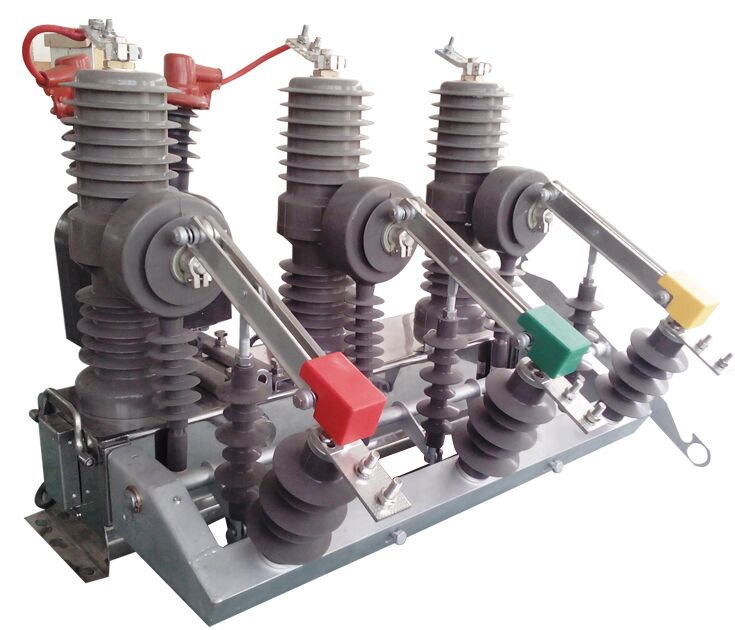

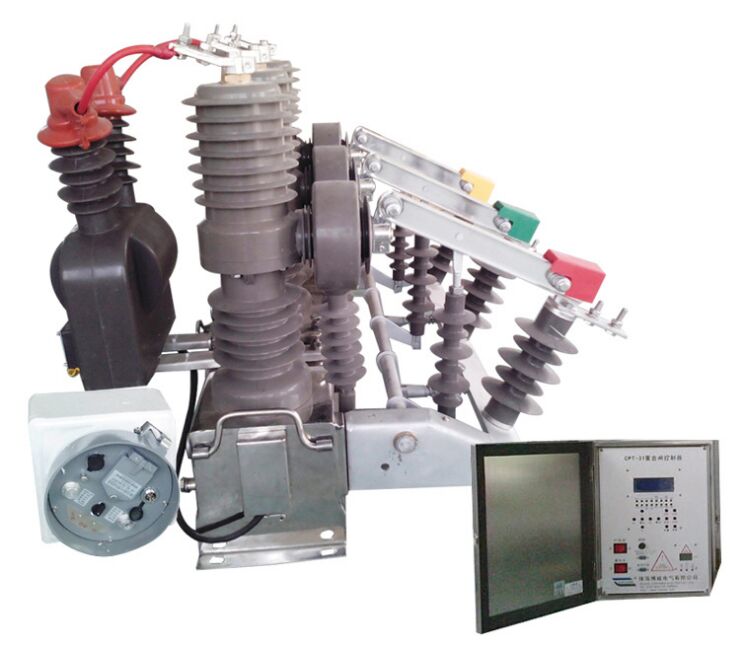

ZW32YC-12永磁真空斷路器

H

5.9 航空插頭

采用不銹鋼材料，

整體方案

1 方案總體要求

根據實際情況，為保證產品安全、可靠運行，該方案設計時，以滿足以下要求為出發點。

1)      所有產品應是成熟可靠的產品，有著完善的保護功能，在系統發生故障時，快速的隔離故障而不會造成越級跳閘。10kV架空配電線路T接的用戶內部發生故障時，如故障在其進線段，或故障雖發生在用戶進線開關內側但其保護動作時限與變電站出線開關保護配合不當時，均會造成變電站出線開關保護掉閘。如果故障性質是的，變電站重合不成功，則一個中壓用戶界內的事故將使整條配電線路停電，這種在配電網中常見的波及事故，對社會將造成惡劣影響。用戶分界開關是解決上述波及事故的理想設備，該設備安裝于10kV架空配電線路的責任分界點處，可以實現自動切除單相接地故障和自動隔離相間短路故障。確保非故障用戶的用電安全

2)      具有完善的保護功能，可實現合閘涌流、過流延時和短路速斷保護。合閘涌流延時、過流延時時間可調。

3)      一體化設計，防破壞，安裝方便。

4)      電壓互感器內置高壓限流熔斷器，能防止因電壓互感器故障造成線路越級跳閘。

5)      良好的操作界面，易操作，易維護。

6)      能節省投資，在滿足性和國家有關規范的要求前提下盡量節省投資。

六、斷路器的基本結構

   6.1  斷路器由斷路器本體、加裝電壓互感器和永磁控制箱三部分組成,斷路器本體結構采用操動機構和滅弧室上下布置的形式，斷路器本體內部結構圖見圖1分閘彈簧  2輔助開關  3起吊裝置   4驅動拉桿  5永磁機構  6箱體7接線盒  8接地標牌  9絕緣拉桿  10下絕緣筒  11導電夾  12真空滅弧室1

13上絕緣筒  14上出線座   15電流互感器   16下出線座  17電壓互感器

圖1 斷路器內部結構圖

七、斷路器的工作原理

7．1 滅弧原理

7)      斷路器配用的真空滅弧室，具有極高的真空度，以真空作為滅弧和絕緣介質。當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將會產生電??；同時，由于觸頭的特殊結構，在觸頭間隙中產生出一定的縱向磁場，使真空電弧保持著擴散型，并維持低的電弧電壓。在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可復合或凝聚在觸頭表面和罩上，滅弧室斷口的介質絕緣強度很快被恢復，達到分?jǐn)嗟哪康摹?/span>

8)      電動分、合閘：永磁操動機構動鐵芯動作，直接推動絕緣拉桿上下運動，完成合、分閘動作。動作完成后由永磁體提供的剩余磁場力，保持合、分閘狀態。

9)      手動分閘：拉動分閘手柄，手動脫扣軸向下帶動動鐵芯動作完成分閘操作。

八、控制箱操作

本地遙控器合、分閘操作利用遙控器可在本地進行遙控合、分閘。操作方法如下：

合閘：先按“合閘”鍵，再按“確認”鍵；即：先按“B”鍵，再按“D”鍵；

分閘：先按“分閘”鍵，再按“確認”鍵；即：先按“A”鍵，再按“D”鍵；

備注：兩次按鍵時間間隔不能超過3秒鐘，否則次鍵無效。

九、PDA智能掌上機功能描述

6.1  搜索設備

選擇‘搜索設備’選項，PDA會搜索處于通信范圍內（空曠距離小于150米）控制器，如搜索范圍內有控制器，選擇對應控制器的設備號，進入顯示有選中的設備號的主界面窗口。

6.2  查詢狀態

選擇‘查詢狀態’，顯示結果為當前控制器的實時狀態值。

6.3．查詢記錄

選擇‘查詢記錄’，顯示過去發生過的近發生的30條故障記錄；

6.4．遙控操作

選擇‘遙控操作’窗口，顯示選擇界面。

選擇‘開關合’可遙控相應設備號的控制器執行一次合閘操作；

選擇‘開關分’可遙控相應設備號的控制器執行一次分閘操作；

6.5．修改定值

選擇‘修改定值’，可修改控制器的所有定值參數。

6.6．設備復位

‘設備復位’可遙控FDR-2控制器實現復位操作。
