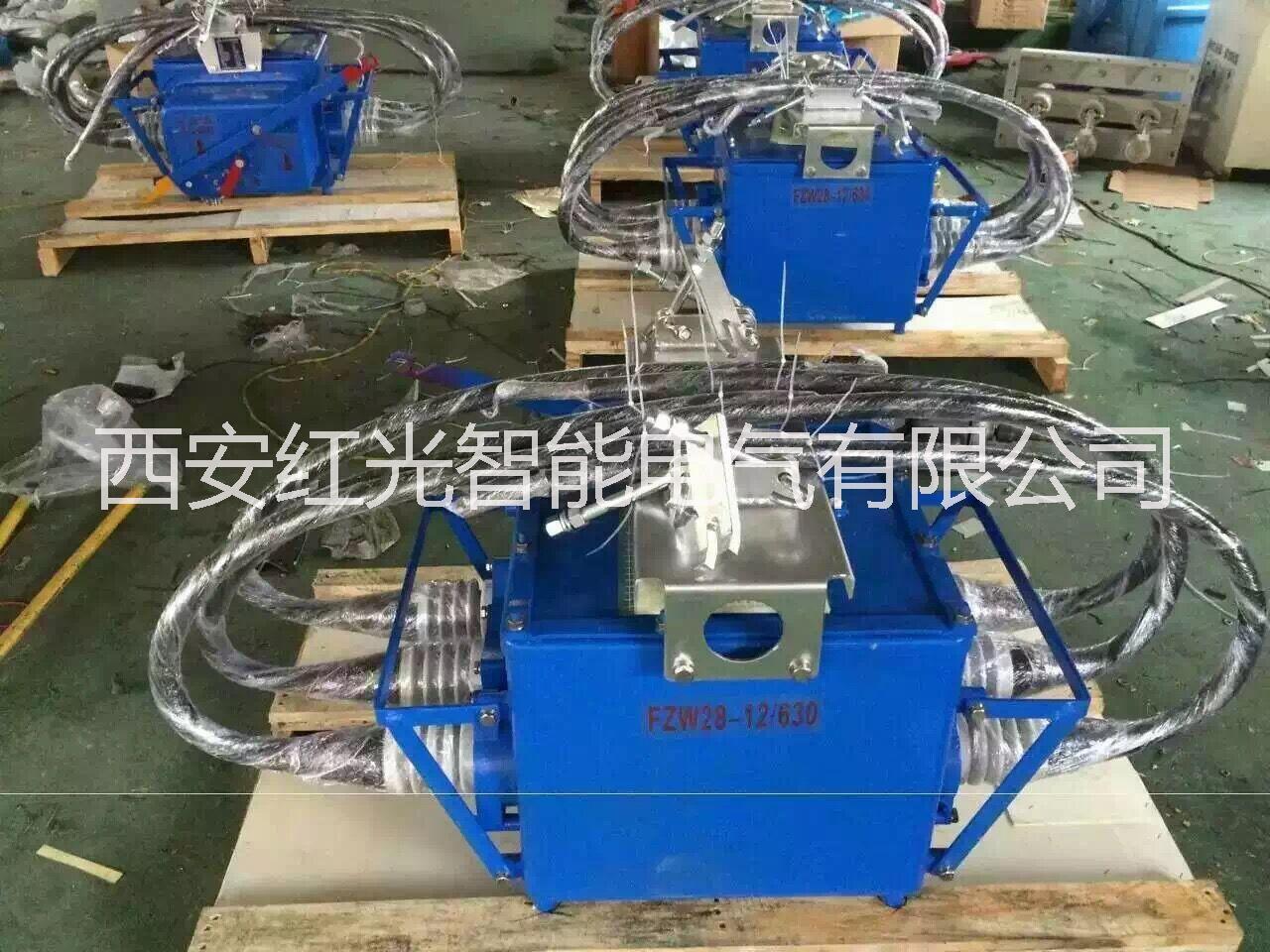

fzw28柱上高壓負荷開關 FZW28戶外柱上高壓負荷開關

一、產品介紹:
FZW28(VSP5)-12型戶外柱上真空負荷開關適應于額定電壓為12kV、額定頻率50Hz的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。
適用于變電站、工礦企業及城、農網作保護和控制和城、農網自動化配電網絡以及頻繁操作的場所。
用于架空線路配電系統用的操作控制開關，有多種型式，VPS5-12型柱上真空負荷開關具有無油、機構簡單、性能可靠無需維護等突出優點，至今已被廣泛使用。該產品與FDR型故障檢測器或RTU遙控終端裝置等設備相結合，構成結構十分簡單的配電自動化系統，它可以實現架空線路故障的自動定位和故障段的自動隔離。為了更新我國現有的配電開關設備，使之實現無油化和自動化為特征的配電設備改造的需要。樂清市渝蕾電力科技有限公司從日本東芝公司引進適用于12KV架空電線路的柱上真空負荷開關的全套生產技術，并投入了批量生產。

二、產品結構及特點：
1. 的開斷性能：在引進東芝技術，趕超日本技術，進行擴容設計，將關合短路電流擴容到20kA;采用真空滅弧，SF6氣體絕緣，開關內有與真空滅弧室相串聯的隔離斷口，滅弧性能和耐壓性能優越。二者間由機構保證動作順序（真空滅弧室先斷開后關合、隔離刀先合后斷開)。 適于開斷負荷電流，開關內除了真空斷口之外，還串有一個SF6隔離斷口，耐電壓性能特別優越。
2. 高安全性：滅弧和絕緣介質均為無油介質，在箱體頂部安裝有防爆裝置，即使發生意外內部故障，也不會有
高溫氣體或飛濺物泄漏出來。
3. 免維護：開關的主回路和操動機構軍密封在SF6氣體為介質的箱體內；開關的主回路采用電纜頭引出或采用我
司具有的拐角套管。
4. 由于采用零表壓SF6氣體絕緣，使開關體積精巧緊湊，同時又盡可能避免了漏氣隱患。具有手動/自動操作，
使開關操作靈活。配電磁操作機構，電保持。有電關合，失電分閘，結構簡單可靠。
5. 安裝方式靈活：可采用柱上吊裝或坐裝安裝方式。
6. 具有自動化配電接口:可配裝各種變比的電流互感器，用于測量和保護以及計量，及配備遠動輔助接點。
7. 高可靠性:集日本東芝三十多年真空設備技術和實踐結晶，用我公司完善的質量管理體系為保證，使生產的產 具有高度的可靠性，SF6氣體充氣壓力為零表壓，不易產生泄露，可靠的密封技術，使開關內的氣體可保證20年正常工作。實現了無油化、無火災、無危險，運行十分安全。
8. 無需檢查、保養：帶電部分及操作機構在密封容器之內，不受外部環境影響。電弧被封閉在密封的真空滅弧室內，開關內部無污染源，因此本開關運行期間無需保養和檢修。
一、概述
FZW28（A）-12F型戶外分界真空負荷開關使用于柱上安裝的場合，具有手動和電動操作功能。開關本體采用引進日本東芝公司VSP5-12，本開關為免維護負荷開關。采用真空滅弧和SF6氣體作對地及相間絕緣介質。
本產品符合：GB3804《高壓交流負荷開關》及GBT11022《高壓開關設備和控制設備標準的共用技術要求》。
本說明描述了柱上真空負荷開關的結構、功能和組裝方法。 FZW28（A）-12F型戶外分界真空負荷開關（VSP5-12開關本體與FDR-01控制器）具備故障檢測功能，保護控制功能和通訊功能，安裝于10KV架空線路上，可實現自動切除單相接地故障和自動隔離相間短路故障。安裝點適用于10KV配電線路用戶進線的責任分界點處，也可以適用于符合要求的分支線連接處。 自動閉鎖相間短路故障 快速定位故障點 自動切除單相接地故障
二、 使用的環境條件
1） 周圍空氣溫度上限不超過40℃，不限不超過-45℃；
2） 風速不大于35m/s；
3） 海拔不高于1000m，地震烈度不超過8度；
4） 環境濕度：月平均相對濕度不大于90%；日平均相對濕度不大于95%；
5） 覆冰厚度不超過10mm；
6） 安裝場所應為無易燃、易爆、化學腐蝕及經常性劇烈振動的場所；
7） 中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經小電阻接地。
三、 產品型號及含義

FDR系列負荷開關控制器型號
FDR系列負荷開關控制器包含以下產品：
FDR-01-1P：適配負荷開關，帶PDA智能掌上機無線通信功能
FDR-01-3G：適配負荷開關，帶GSM通信功能
FDR-01-4G：適配負荷開關，帶GPRS無線上網功能
FDR-01-A：適配終端或線路上負荷開關，環網功能
FDR-01-3G-A：適配終端或線路上負荷開關，帶GSM通信功能，環網功能
FDR-01-4G-A：適配終端或線路上負荷開關，帶GPRS無線上網功能，環網功能
四、 技術參數
1）開關技術參數如表1所示。
2) 控制器技術參如表2所示。
五、附件
開關有諸如螺栓、螺帽和搭板等附件，它們均附著在開關的起吊架上。
六、 可選項
開關有下列部件可供選擇使用。
帶有聯接外部設備（供電設備、信號檢測設備）等的控制電纜插座。
七、 結構
1）開關的外形如圖1所示。開關由外殼、起吊架和主電路聯接部分構成 的外殼由箱蓋1、箱體2和操動機構封蓋3組成，并有可靠的密封結構。開關密封結構。開關密封處有一個由防雨墊圈和“O”形密封組成的膜封結構，以便長期使用時保護沒有水份，包括雨水進入開關內部。 起吊架有四個固定在外部殼體上的起吊螺栓，所以保證開關能夠固定在橫擔上。 主電路的聯接采用高度可靠的模鑄錐型套管，或采用環氧樹脂外敷硅膠套管。
2）內部結構如圖2所示。內部結構可分為主電路和操作機構兩部分。主電路由開斷三相電流的真空滅弧室和與之串聯的隔離斷口組成，從而具有更高的隔離可信度。 為了提高絕緣性能，相間及相對地（殼體）之間裝有絕緣隔板（云母）。 開關充有作為絕緣介質的SF6氣體。 操作機構部分的詳細情況在第8節給予完整的解釋。
3）開關內置1只穿纜式零序CT和2只(A、C相)短路保護CT供相電流保護使用。
4）開關內置（或外置）電壓互感器，裝在負荷開關電源側，為用戶提供操作電源，以供配電自動化系統用，開關整套結構為免維護設備
