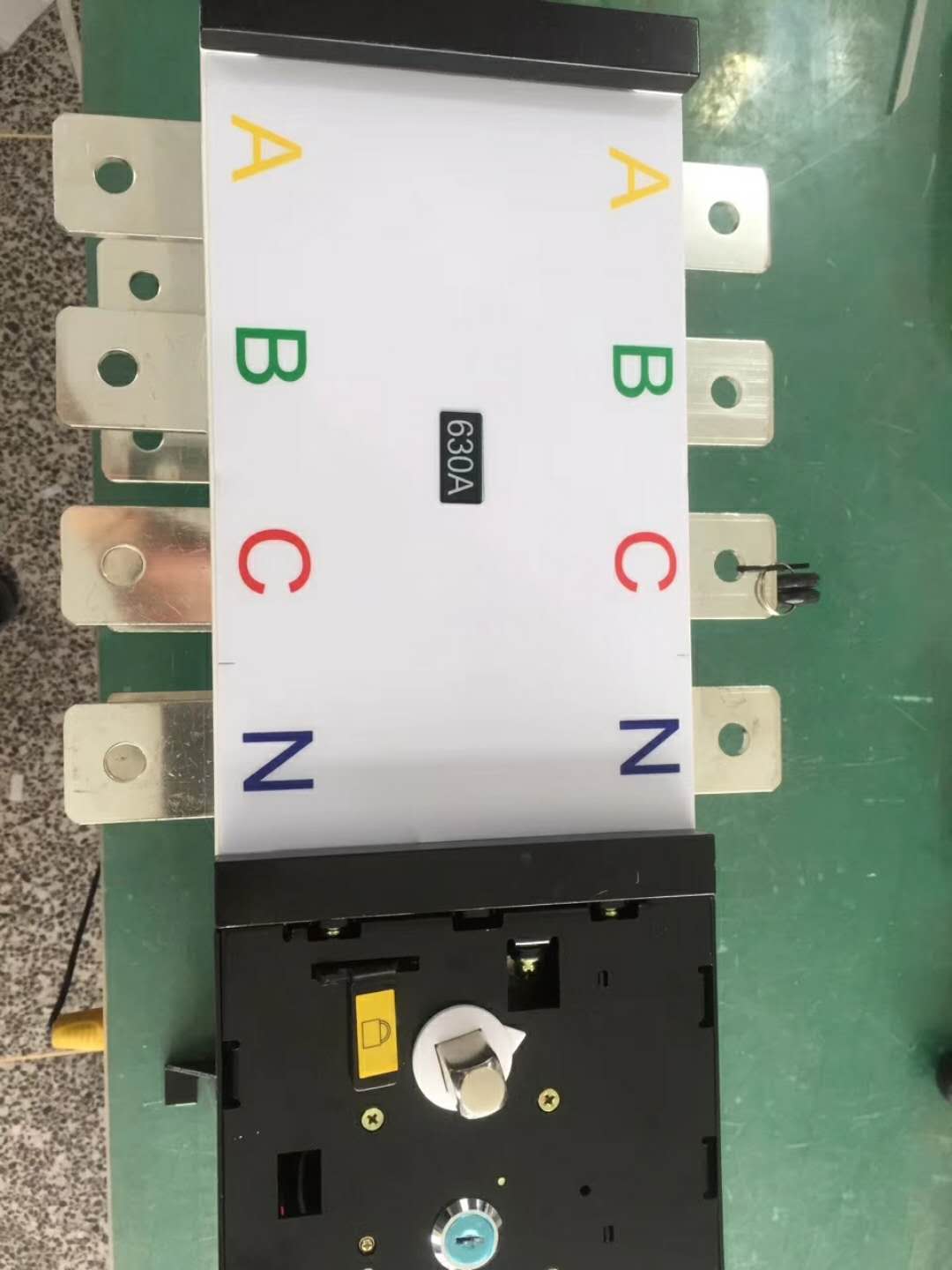

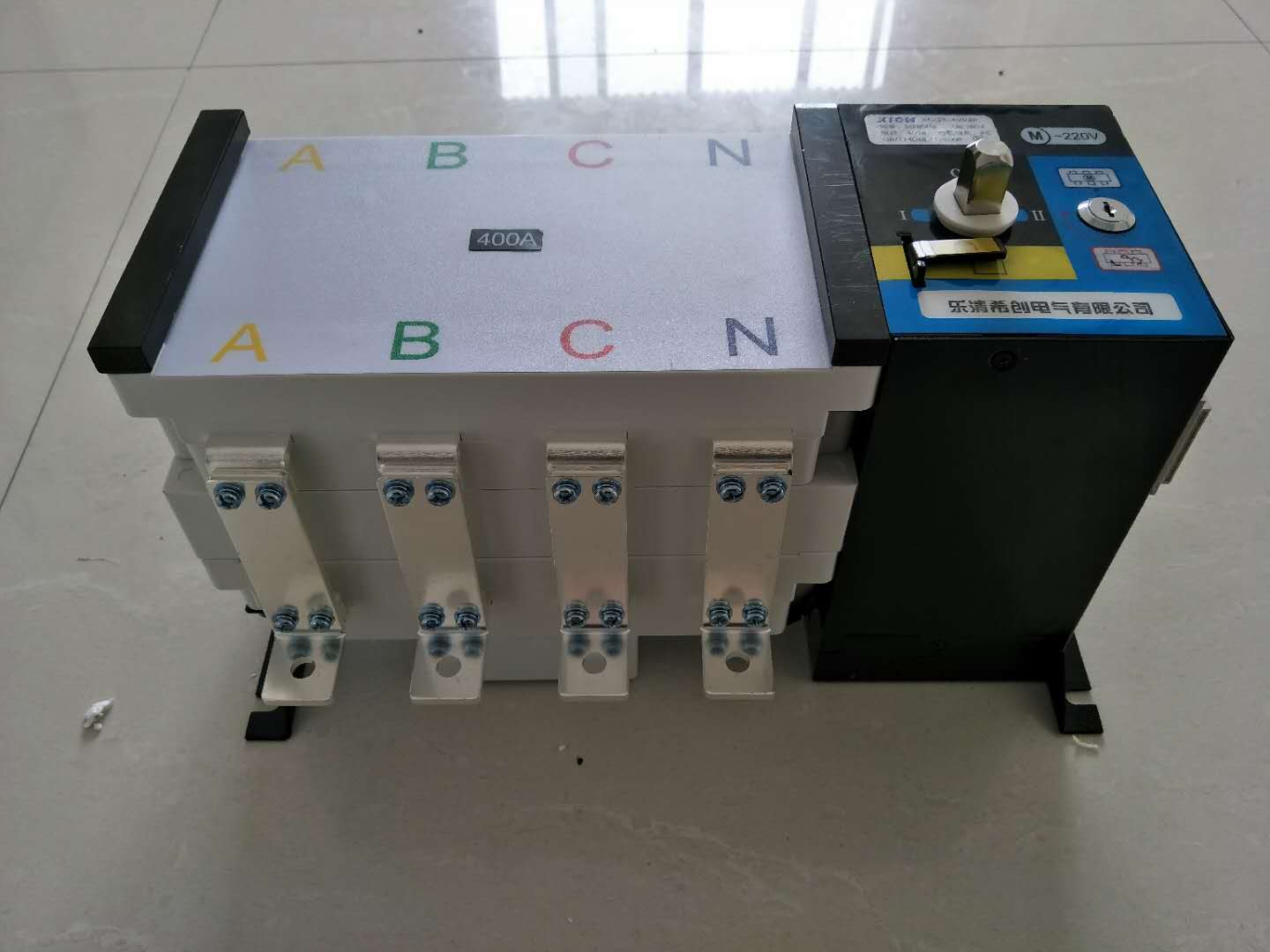

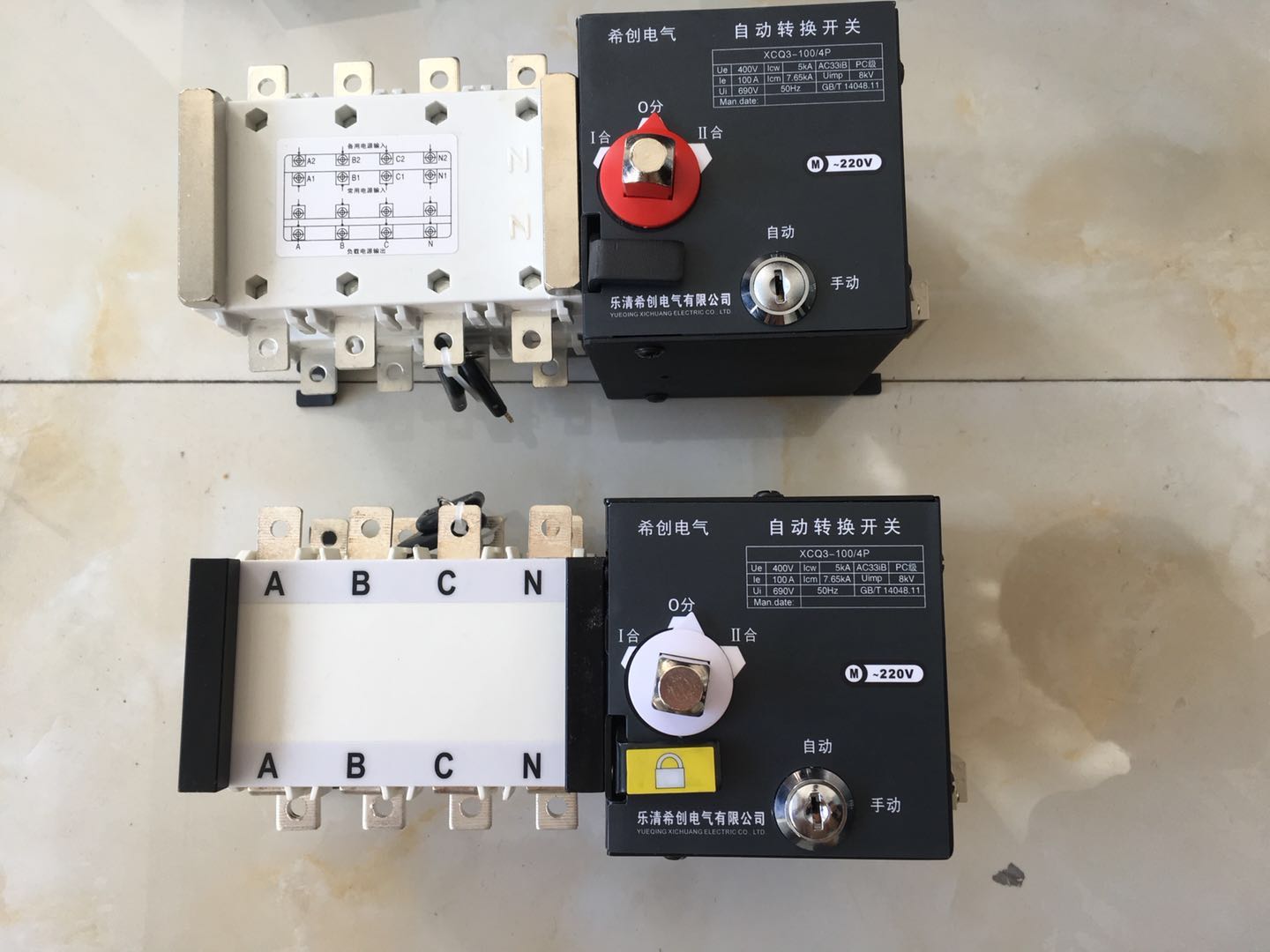

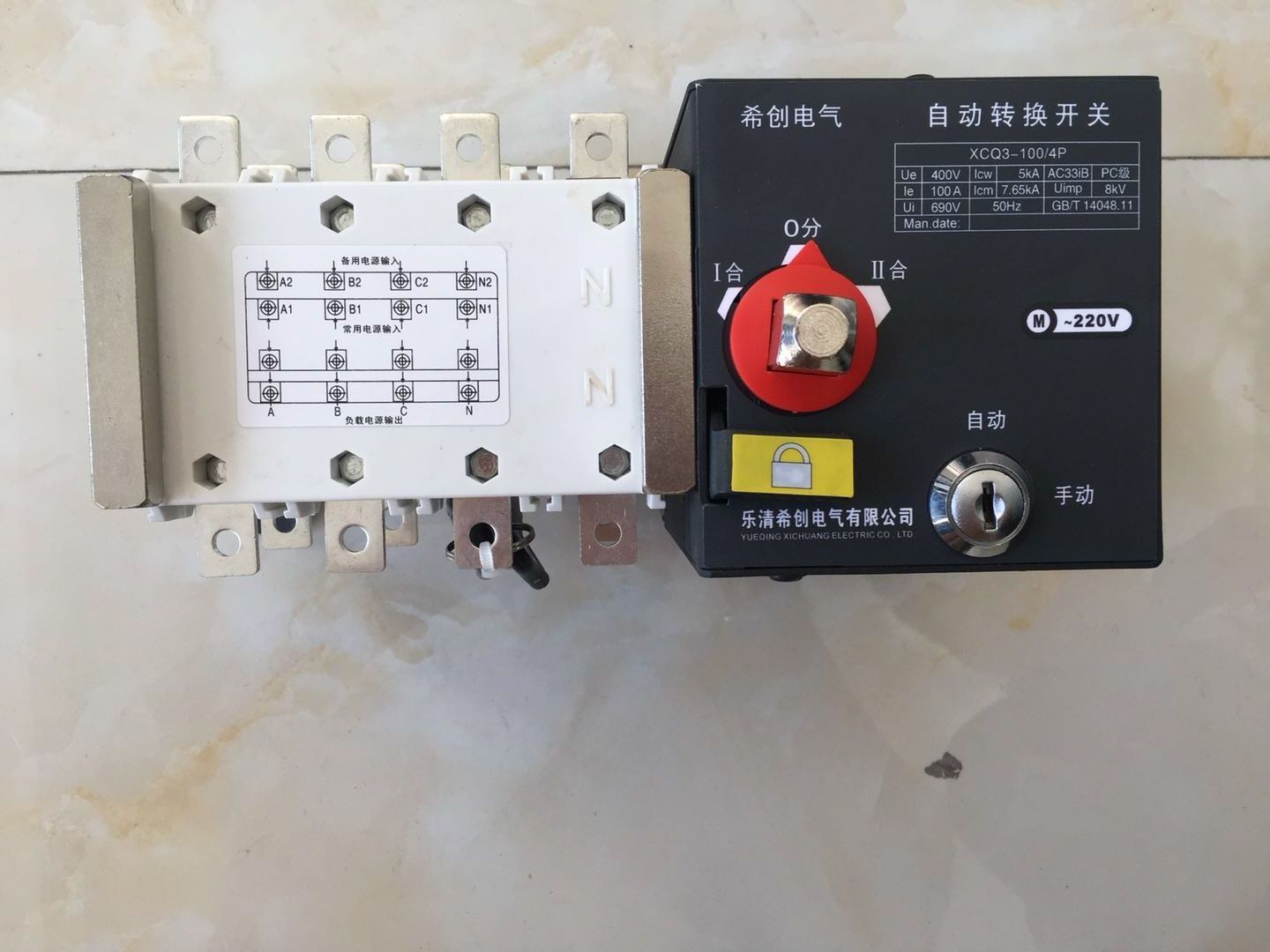

雙電源開關250A兩進一出

雙電源開關250A兩進一出產品用途：

XCQ3列自動轉換開關主要用于交流50Hz，額定電壓A0V，工作電壓220V，額定電流16A至3200A的配電或發電機網絡中一主一備或互為備用電源切換系統及市電和發電機組的負荷切換。

同時可用于不頻繁接通與分?jǐn)嚯娐芳熬€路的隔離之用。

產品廣泛應用于消防、、銀行、高層建筑等不允許斷電的重要供電場所的輸、配電系統及自動化系統。

雙電源開關250A兩進一出性能及特點：

采用雙列復合式觸頭、橫拉式機構、微電機預儲能及微電子控制技術，基本實現零飛弧(無滅弧罩)；

采用可靠的機械聯鎖和電氣聯鎖，執行元件采用獨立的負荷隔離開關，使用安全可靠；

采用過零位技術，緊急情況下可強制置零(同時切斷兩路電源)，滿足消防聯動需要；

執行負荷隔離開關切換采用單一電動機驅動，切換可靠平穩、速度快；

操作器驅動電機只在執行負荷隔離開關切換瞬間通過電流，穩態工作無需提供工作電流，節能顯著；

執行負荷隔離開關帶有機械聯鎖裝置，保證常用、備用電源工作可靠互不干涉；

具有明顯通斷位置指示、掛鎖等功能，可靠實現電源與負載間的隔離；

安全性能好，自動化程度高，可靠性高，使用壽命8000次以上；

機電一體化設計，開關轉換準確、靈活、順暢，采用的邏輯控制技術，抗干擾能力強，對外無干擾；

具有主電源合、備用電源分；主電源分、備用電源合；主、備電源均斷開三種穩定工作(I-O-II)；

安裝方便，控制回路采用接插式端子連接；

四種操作功能：緊急手動操作、電動遠程控制操作、自動控制狀態時緊急斷開操作、自動控制操作。

步驟：

①按順序逐個斷開自備電源各斷路器，順序是：雙電源切換箱自備電源斷路器→自備電源配電柜各斷路器→發電機總開關→將雙投開關撥至市電供電一側。

②按柴油機停機步驟停機。

③按順序，從市電供電總開關至各分路開關逐個閉合各斷路器，將雙電源切換箱自市電供電斷路器置于閉合位置。

3、檢查各儀表及指示燈指示是否正常，啟動變壓器內冷卻風扇。

雙電源開關250A兩進一出正常工作條件:

周圍空氣溫度為-5℃～+40℃，24小時的平均值不超過+35℃；

溫度+40℃時相對濕度不超過50%，較低溫度時允許有較高的相對濕度，例如+20℃時為90%，但應考慮到由于溫度變化有可能產生凝露現象；

安裝地點的海拔高度不超過2000m；

類別為IV類；傾斜度不大于±23°；

污染等級為3級；

如果上述條件不能滿足時，訂貨時應與制造商協商，本開關用于礦用、海上、和核電站時應另行簽定技術協議。
