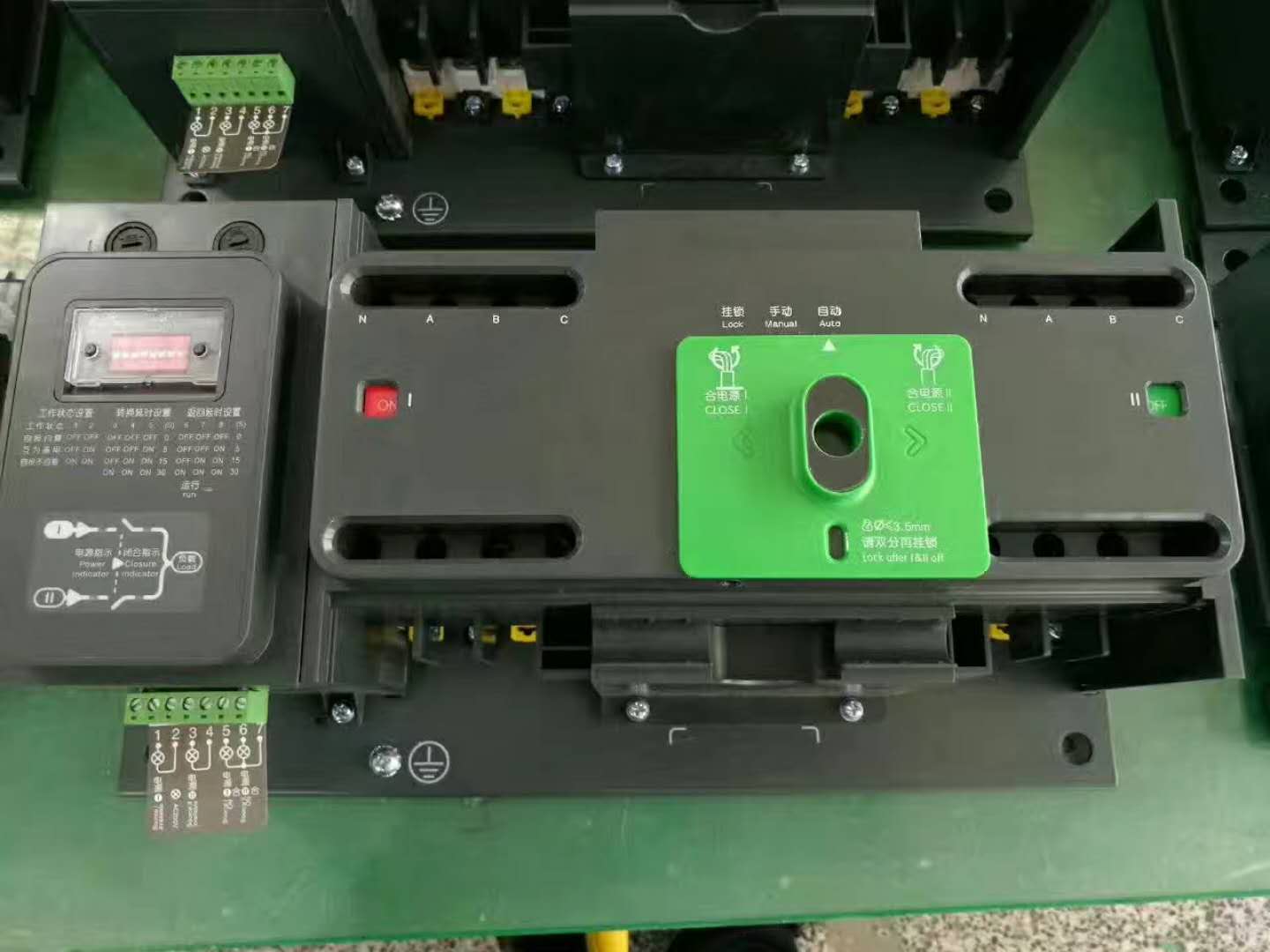

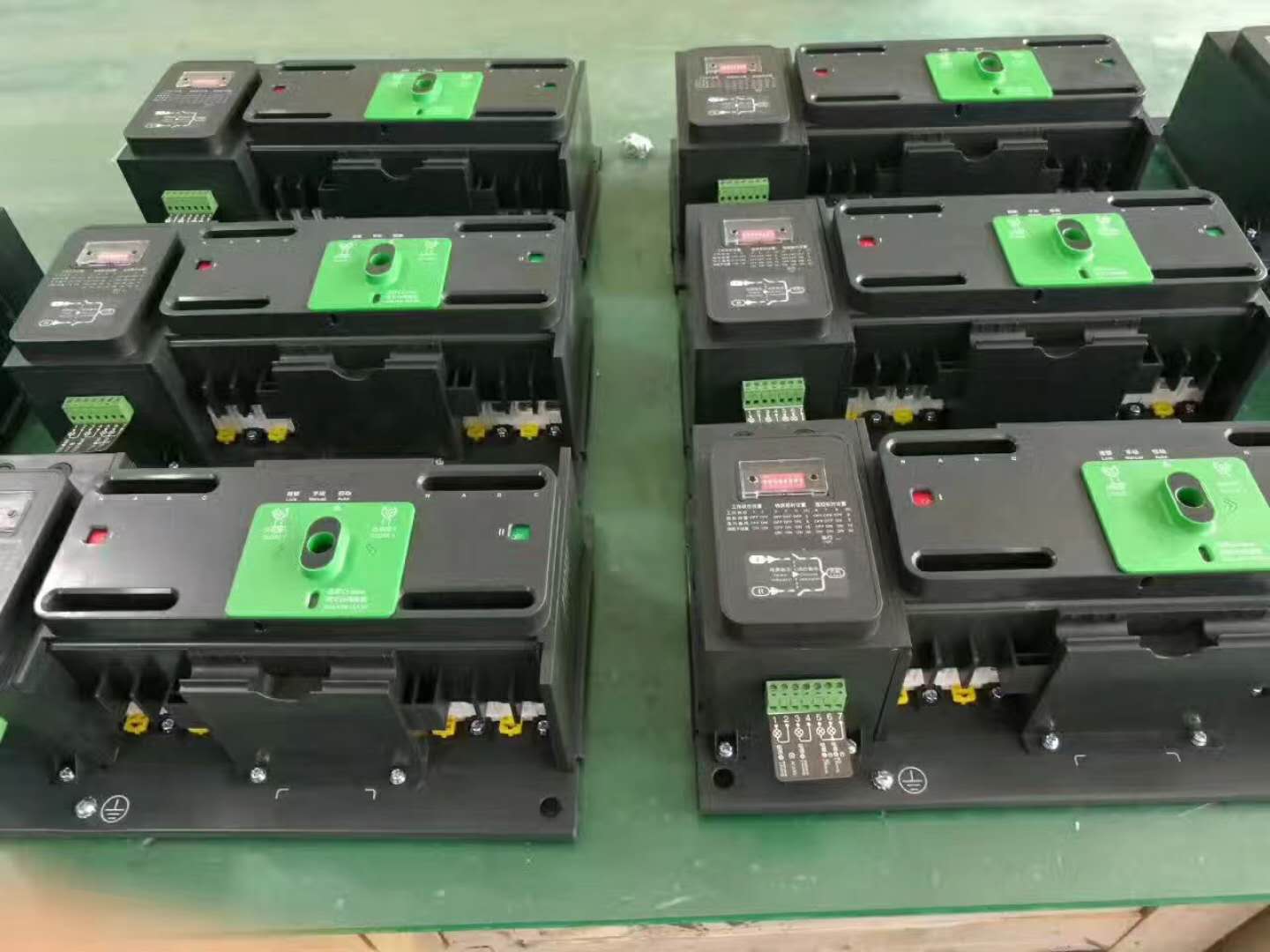

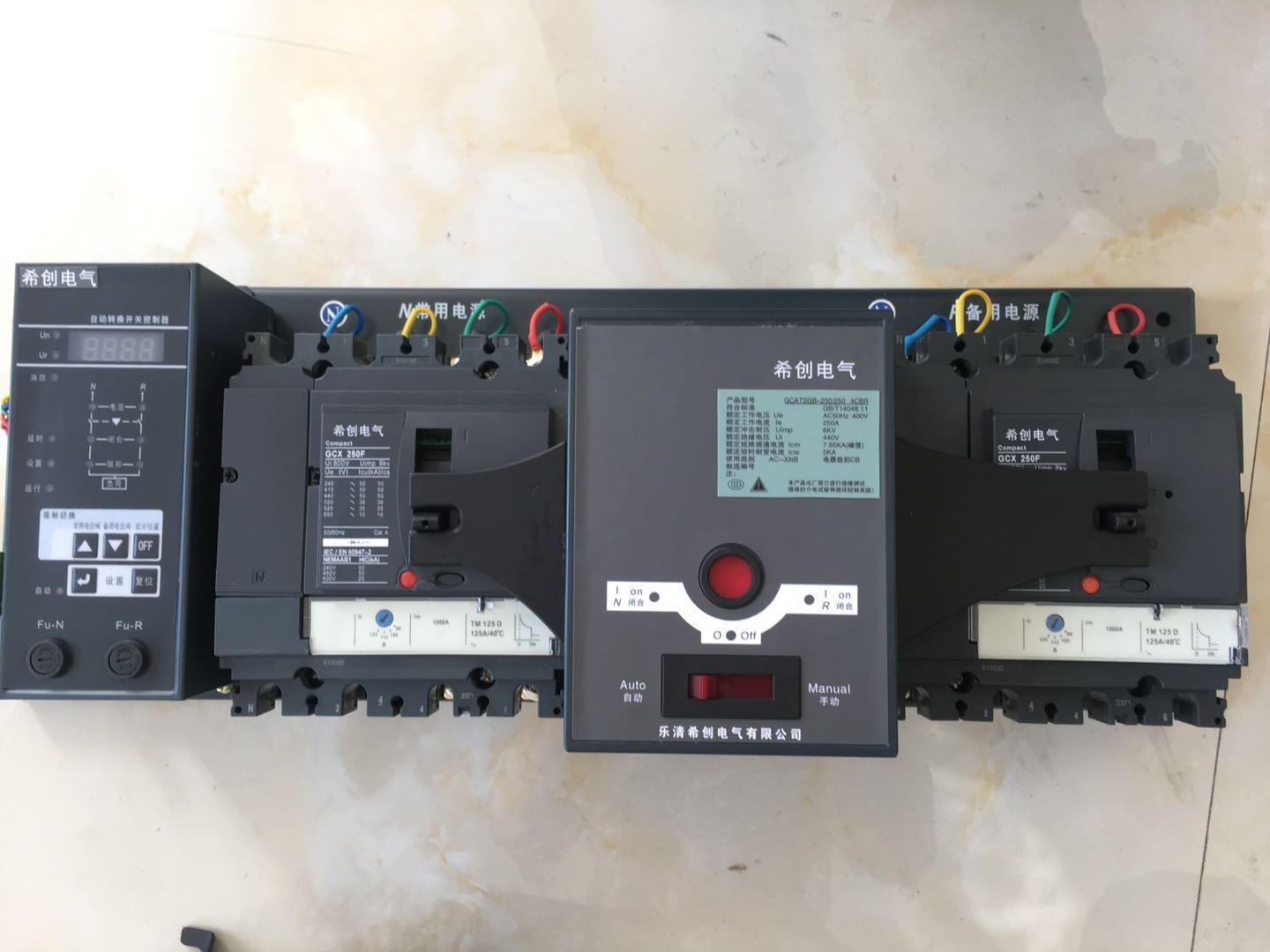

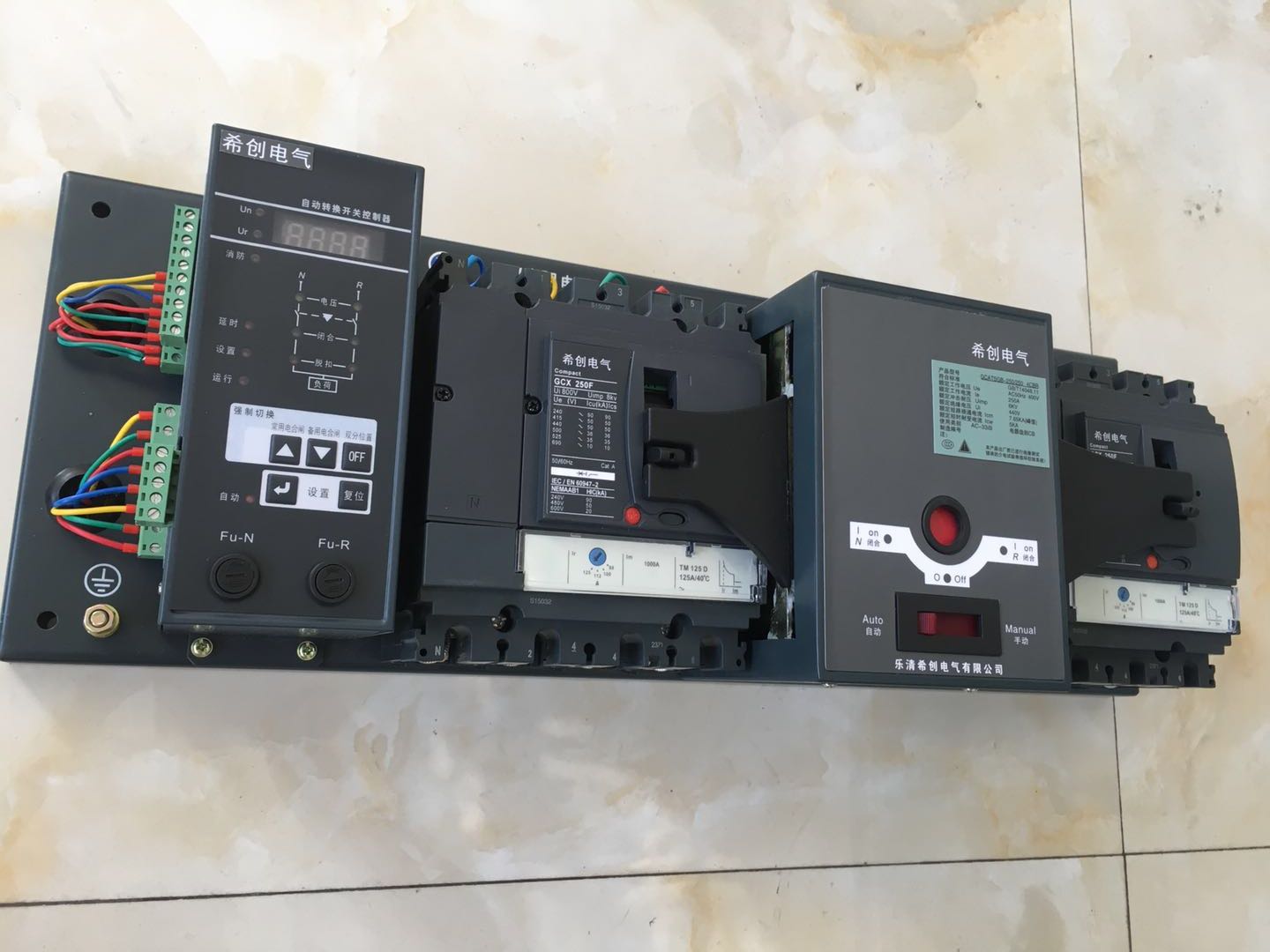

萬高型雙電源開關

控制裝置：內置控制器

產品結構：體積小、電流大、結構簡單、ATS一體化

特 點：切換速度快、故障率低、維修方便、性能可靠

接線方式：板前接線

轉換方式：電網對電網、電網對發電機、自投自復

產品殼架：100

產品電流：10、16、20、25、32、40、50、63、80、100A

產品分類：斷路器

產品極數：2、3、4

產品標準：GB/T14048.11-2008

ATS：CB級，帶過載及短路保護

萬高型雙電源開關正常工作條件:

控制器長期工作電壓85%～110%Ue；

周圍空氣溫度不超過+40℃，且其24h內的平均溫度不超過+35℃，周圍空氣溫度的下限為-5℃；

安裝地點海拔不超過2000m；

溫度為+40℃，空氣的相對濕度不超過50℃；在較低的溫度下允許有較高的相對濕度，例如20℃時達90%；

在無危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體和導電塵埃的地方；

無雨雪侵蝕的地方。

為防止非正常使用條件影響產品正常功能性能，如產品實際使用環境超出上述正常使用條件務必采取相應的防護措施。

萬高型雙電源開關控制器功能介紹:

XCSNA-63-NB轉換開關根據工作電源的電壓狀態，以及用戶所設置的工作方式，決定是否從一個電

源轉向另一個電源。它的功能取決于其所配的控制器。

A型控制器可以檢測I電源三相的斷相和失壓故障，并根據用戶設定的轉換和返回延時實現電源的切

換。用戶可以根據實際需要增加消防切非和開關位置反饋功能。

B型控制器可以檢測三相的斷相、欠壓、過壓和失壓故障，并根據用戶設定的轉換和返回延時實現電

源的切換。用戶可以根據實際需要增加消防切非和開關位置反饋功能。B型控制器比A型控制器增加按

鍵轉換功能和發電機控制功能，并且延時時間的設定范圍更廣(0-2555)。

D型控制器說明請參見“D型控制器用戶手冊”。

M/R型產品無控制器。

萬高型雙電源開關控制器操作介紹:

A型控制器

延時時間及工作狀態的設定(調整撥碼開關的位置，詳見表1)

轉換延時：0，5，15，30s

返回延時：0，5，15，30s

工作狀態：自投自復、互為備用、自投不自復

1、 參數設置中間過程，如后面參數項無需修改設置，可在 存儲后，直接按“R”鍵，恢復到運行狀態。

2、上圖設置流程中，右方數碼管示意值為出廠默認設定值(9、A項根據實際校準值除外)。

3、可通過 按鍵改變控制器的狀態，當控制器“自動”燈亮?xí)r，控制器工作在“自動”狀態：當“自動”燈息滅時則工作于“手動按鍵轉換”或“手動操作方式”(此時罩上的綠色自動/手動/掛鎖切換開關位于手動位置）

4、超壓返回值=max｛超壓轉換設定值-20,230｝；欠壓返回值=min｛欠壓轉換設定值+20,200｝。

5、除了B，C，D三項外，各項設置值都可通過 鍵調整。

請勿改變B項的顯示內容，否則可能導致產品無法正常雙分。

1-8設置項用戶可根據現場使用情況自行設定，9-C項設置為出廠產品校準用，非專業技術維護人員，請勿擅自修改。

B型(面板式)控制器參數設置流程

1、參數設置中間過程，如后面參數項無需修改設置，可在回車存儲后，直接復位，恢復到運行狀態。

2、上圖設置流程中，右方數碼管示意值為出廠默認設定值(9、A項根據實際校準值除外)1-8設置項用戶可根據需求自行設定，9-C項設置為出廠產品校準用，非專業技術維護人員，請勿擅自修改。

用戶應依據產品說明書根據現場使用情況調整產品參數。

B型(面板式)控制器參數設置流程

用戶安裝接線說明

發電機啟動信號僅 模式下可用， 電故障時或開關 合閘時觸點 和常閉觸點 接通而 電正常且開關合 I 時觸點G11和常閉觸點G12斷開(復位時或手柄操作除外)，常開觸點G14與常閉觸點G12相反，請用戶注意。

指示燈(AC220V有源)用戶根據需求自接，并應匹配適當保險。
