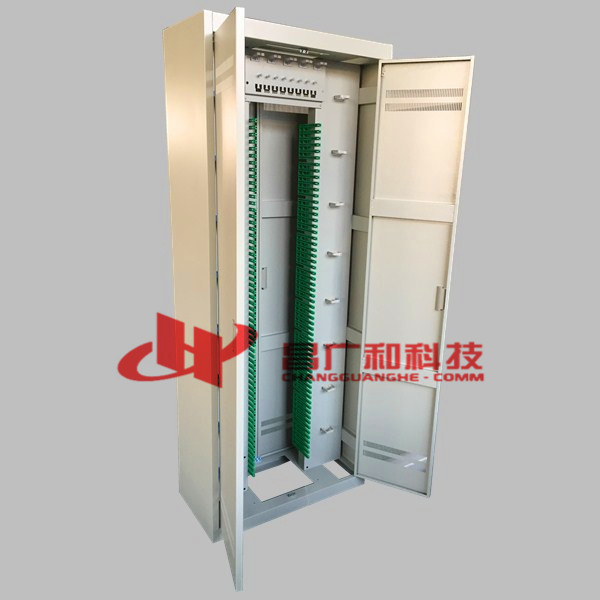

1200芯ODF光纖綜合柜總配線架圖文介紹

144芯光纖配線架 144芯ODF光纖配線架288芯光纖配線架 ODF光纖配線架 288芯ODF光纖配線架 288芯光纖配線柜 直插盤288芯光纖配線架 576芯光纖配線架 576芯ODF光纖配線架 576芯光纖配線柜 720芯光纖配線架 720芯光纖配線柜 直插盤720芯光纖配線架

外觀結構

1、機架結構形式

1）機架結構有封閉式、半封閉式和敞開式。

2）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用800mm的整數倍，深度推薦選用300mm、400mm及600mm。

3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。

2、機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。

3、引入光纜彎曲半徑

引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。

4、機架結構

結構應牢固，裝配應具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。

3材料

防腐蝕性能

ODF所有的零件采用的材料應具有防腐性能，如該材料無防腐性能應作防腐處理；其物理、化學性能必須穩定，并與光纜護套和尾纖護套相容。為防止腐蝕和其他損害，這些材料還必須與其他設備中所常用的材料相容。

防銹蝕性能

ODF中表面電鍍處理的金屬結構件，在通過鹽霧試驗方法進行48h鹽霧試驗后，外觀不得有肉眼可見的銹斑。

涂覆處理要求

采用涂覆處理的金屬結構件，其涂層與基體應具有良好的附著力，附著力應不低于GB/T9286標準表I中2級要求：在切叉處和/或沿切口邊緣有涂層脫落，受影響的交叉切割面積明顯大于5%，但不能明顯大于15%。

燃燒性能要求

單元式

單元式的光纖配線架是在一個機架上安裝多個單元，每一個單元就是一個獨立的光纖配線架。這種配線架既保留了原有中小型光纖配線架的特點，又通過機架的結構變形，提供了空間利用率，是大容量光纖配線架早期常見的結構。但由于它在空間提供上的固有局限性，在操作和使用上有一定的不便。

抽屜式

抽屜式的光纖配線架也是將一個機架分為多個單元，每個單元由一至兩個抽屜組成。當進行熔接和調線時，拉出相應的抽屜在架外進行操作，從而有較大的操作空間，使各單元之間互不影響。抽屜在拉出和推入狀態均設有鎖定裝置，可保證操作使用的穩定、準確和單元內連接器件的安全、可靠。這種光纖配線架雖然巧妙地為光纜終端操作提供了較大的空間，但與單元式一樣，在光連接線的存儲和布放上，仍不能提供便利。這種機架是目種形式。

模塊式

模塊式結構是把光纖配線架分成多種功能模塊，光纜的熔接、調配線、連接線存儲及其他功能操作，分別在各模塊中完成，這些模塊可以根據需要組合安裝到一個公用的機架內。這種結構可提供靈活性，較好地滿足通信網絡的需要。目前推出的模塊式大容量光纖分配架，利用面板和抽屜等獨特結構，使光纖的熔接和調配線操作更方便；另外，采用垂直走線槽和中間配線架，有效地解決了尾纖的布放和存儲問題。因此它是大容量光纖配線架中受歡迎的一種，但它目前的造價相對較高
