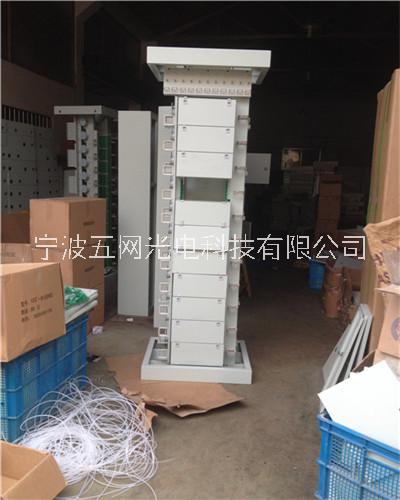

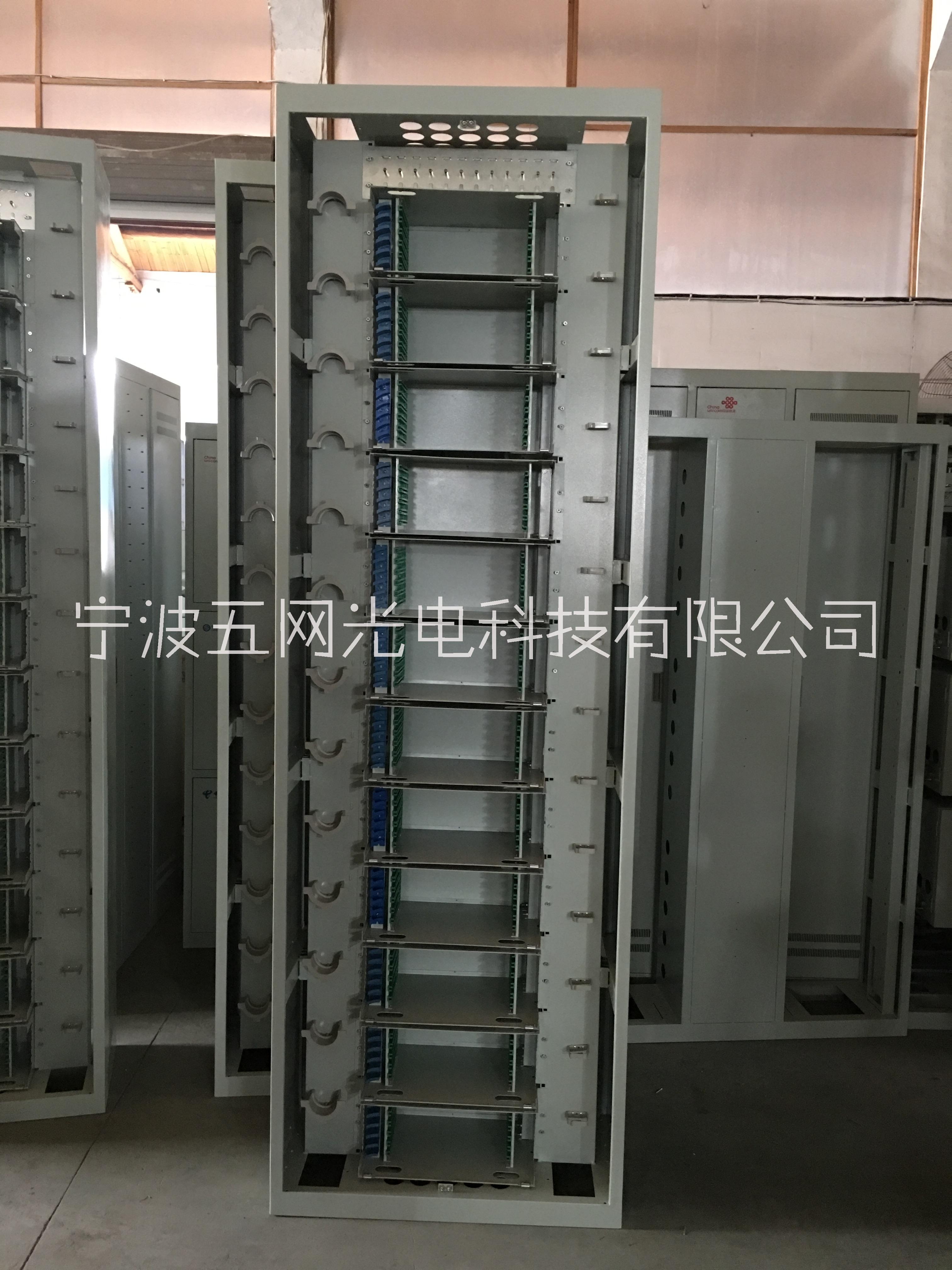

光纖配線柜

一．產品介紹
為適應市場需求設計的分纖（分光）箱，分為直熔型、適配器型光纜分纖箱和盒式、插片
式光纜分光分纖箱。箱體材料采用優質冷軋鋼、不銹鋼或復合材料。主要適用在FTTH接入
方式下的樓道或戶外分光點。適用于FTTH的一級或二級分光，二級分光優勢特別明顯。并
且引入了旁路纖接續功能。
直熔型體積小巧，配置多樣，特別適合一級分光模式下，放置在樓道、弱電井等場合。
適配器型分纖箱除具有分配線功能，還預留分光功能，可靈活配置各種不同規格的盒式光
分路器。
上聯光纜：容量12-96芯。蝶形光纜出纖：蝶形光纜接SC蝶形光纜尾纖或快速連接頭至
用戶端。進纜方式：室內上進/下進、室外下進。
分纖（分光）箱：適用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32，1:64,2:64盒式
光分路器
插片式光分路器箱，采用模塊化設計，具有二個到四（八）個擴展槽位，將光分插片插入
插槽即可。通過靈活的增加光分插片數量來實現端口的擴容，不同容量的光分模塊具有通
了無跳接。箱體材料采用優質冷軋鋼或不銹鋼。產品主要適用在FTTH接入方式下的樓道分
光點。適用于FTTH的一級或二級分光，二級分光優勢特別明顯。
光分插片靈活的配置方式，**限度為運營商節約初期投資。
光分插片集光分與適配器為一體，極大的方便了工程施工，也減少了常規盒式光分路器
因施工或保管不當造成的損壞。1:4和1:8采用一個插槽，1:16占用2個插槽，1:32占用4個插槽。
尾纖的存儲采用SC適配器固定，客戶未開通時，上聯尾纖在此停泊，實現了無跳接。
上聯光纜：容量24芯，常規容納2根光纜進入（可選擇特殊設計**進入4－6根纜,特殊
要求訂貨時需說明）。蝶形光纜出纖：蝶形光纜接SC蝶形光纜尾纖或快速連接頭至用戶
端，**32（64）芯。進纜方式：室內上進/下進、室外下進。
光分路器：適用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器
具體尺寸、配置見下表：
光纜分光分纖箱產品目錄

序號 命名建議 代碼 容量 室內/室外 材質 安裝方式 備注
3 光纜分光分纖箱 CTGFS14G-P16 16戶 室內 冷軋鋼板 暗裝 可安裝兩個標準插片式光分路器
4 光纜分光分纖箱 CTGFS14G-P32 32戶 室內 冷軋鋼板 暗裝 可安裝四個標準插片式光分路器
6 光纜分光分纖箱 CTGFS35F-P32 32戶 室外 復合材料 明裝、室外壁掛或抱桿通用 可安裝四個標準插片式光分路器
光纜分纖箱產品目錄
序號 名稱 代碼 容量 室內/室外 材質 安裝方式 備注
1 光纜分纖箱 CTGF14GZ-36 12-48芯 室內/室外 復合材料 明裝、室外壁掛或抱桿通用 SC/FC適配器型
2 光纜分纖箱（箱體、背板分離模式） CTGF14GZ-36 12-48芯 室內/室外 復合材料 明裝、室外壁掛或抱桿通用 SC/FC適配器型
3 光纜分纖箱 CTGF35FZ-36 12-48芯 室內/室外 復合材料 明裝、室外壁掛或抱桿通用 SC/FC適配器型
4 光纜分纖箱（箱體、背板分離模式） CTGF35FZ-36 12-5148芯 室內/室外 復合材料 明裝、室外壁掛或抱桿通用 SC/FC適配器型
5 光纜分纖箱 CTGF35FS-12 12芯 室內/室外 復合材料 明裝、室外壁掛或抱桿通用 SC/FC適配器型
6 光纜分纖箱 CTGF35FS-24 24芯 室內/室外 復合材料 明裝、室外壁掛或抱桿通用 SC/FC適配器型
7 光纜分纖箱 CTGF35FS-36 48芯 室內/室外 復合材料 明裝、室外壁掛或抱桿通用 SC/FC適配器型
8 光纜分纖箱 CTGF14GS-12 12芯 室內/室外 復合材料 明裝、室外壁掛或抱桿通用 SC/FC適配器型
9 光纜分纖箱 CTGF14GS-24 24芯 室內/室外 復合材料 明裝、室外壁掛或抱桿通用 SC/FC適配器型
10 光纜分纖箱 CTGF14GS-36 36芯 室內/室外 復合材料 明裝、室外壁掛或抱桿通用 SC/FC適配器型
