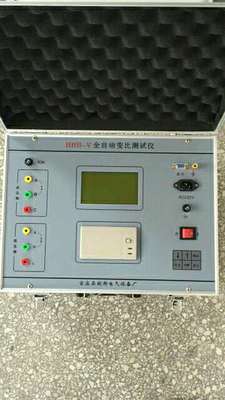

廠家出售全自動變比測試儀、變壓器變比測試儀

用變比電橋測量變壓器的變比，操作過程繁瑣，且測量范圍狹窄，己經不適應現代測量的快節奏、率的要求。為此，我廠采用現代電子技術，研制出了新一代變壓器變比組別測試儀，具有體積小，重量輕，精度高，穩定性好等優點。采用大屏幕液晶漢字顯示、菜單操作，界面友好，變比組別可一次測完。該儀器變壓器變比組別測試儀是電力工業部門的理想測試儀器。
二、主要功能及特點
1、自動測量接線組別。
2、自動進行組別變換，可直接測量單相、三相變壓器和互感器的變比。
3、自動切換相序。
4、自動切換量程。
5、自動校表。
6、輸入標準變比后，能自動算出相對誤差。
7、一次測量完成，自動切斷試驗電壓。
8、測量結果自動保存，可打印出測試數據，并可存儲20次歷史測量數據。

三、主要技術指標
1、變比測量范圍：1～10000
2、組 別： 1～12點
3、精 度： 1～1000 0.2級；
1000～10000 0.5級
4、電 源：ac220v ±10，50hz
5、使用環境溫度：－5℃～40℃
6、使用環境濕度：＜85
7、體 積：430×320×215 mm3
8、重 量：5kg

四、操作方法
1、變壓器變比組別測試儀 聯線：
關掉儀器的電源開關，儀器的a、b、c接變壓器的高壓端，小a、b、c接低壓端。

變壓器的中性點不接儀器，也不接大地。接好儀器地線。將電源線的一端插入儀器面板上的電源插座，另一端與交流220v電源相聯。
注意：切勿將變壓器的高低壓接反！
2、打開儀器的電源開關，稍后液晶屏上出現主菜單，

此時可 按"↑"鍵，選擇功能菜單。
按"確認"鍵，執行相應功能。
注：選中菜單，菜單文字反向顯示（黑底白字）；按下按鍵，放開按鍵，為一次按鍵的輸入。
3、接法設置，進入接線方法設置后，液晶屏顯示如圖四所示：

此時 按"↑"鍵選擇接法（單相，yy、y/d、dd、d/y）。
按"確認"鍵保存接法，返回主菜單。
注：測量三相變壓器時，不知道接線方法，請選擇dy。
4、設置變比，進入變比設置后，液晶屏顯示如圖五所示：

此時 按"→"鍵選擇數據位，選中的數據反向顯示。
按"↑""↓"鍵修改數據。
選中數字后， 按"↑""↓"鍵，數字由0到9循環變換，如果是位，數字只能由1到9循環變化，不會出現0。
選中小數點后 按"↑""↓"鍵，小數點循環移動。
按"確認"鍵保存數據，返回主菜單
5、開機預熱5分鐘后，可開始測量，測量完成后，顯示如圖六所示：

每次測量完成后，儀器自動保存數據，最多保存20個數據，超過20全部數據，并從1開始。
行左邊顯示本次數據在歷史數據中的位置，右邊顯示歷史數據的個數。
第二行為組別。
第三行左邊為ab相的變比，右邊為ab相的相對誤差，以下依此類推。
如果測單相變壓器，只有行顯示。
如果實測變比的相對誤差大于10顯示"＞10"，如果實測變比的相對誤差小于－10，顯示"＜－10"
按"↑"鍵，查看數據。
按"←"鍵，進入打印菜單，可打印本次數據。打印全部數據，可全部歷史數據。
按"確認"鍵，返回主菜單。
