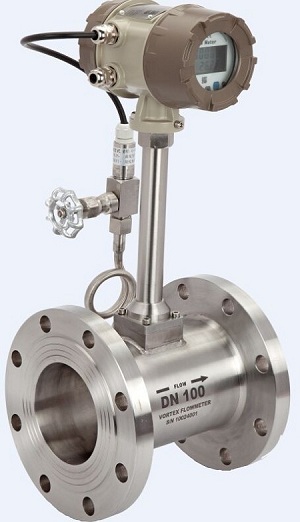

TRD330 系列管道式渦街流量計
天津市渦街流量計廠家
郵箱：
手機：
- 品牌： RAYTEK/雷泰
- 型號： TRD330
- 加工定制： 否
- 類型： 電磁流量計
- 測量范圍： 標準量程
- 精度等級： 液體：±1
- 適用介質： 蒸汽，壓縮空氣，煤制氣，液體等中高流速介質
- 工作溫度： -20℃～+60℃
TRD330 系列管道式渦街流量計
產品概述：
TRD330 系列渦街流量計根據卡門渦街的原理來測量氣體蒸汽或液體的體積流量，標況的體積流量或質量流量的流量計，可輸出脈沖信號，4-20mA，RS485,HART 協議等多種方式，應用于自動化控制系統中。
流量計采用差動技術，配合隔離，屏bi，濾波等措施，克服了同類產品抗震性差，小信號數據紊亂等問題，獨特的傳感器封裝技術和防護措施，保證產品的可靠性?？蓮V泛用于大中小型各種管道給排水，工業循環，污水處理，油類及化學試劑以及壓縮空氣， 飽和及過熱蒸汽，天然氣及各種介質流量的測量
產品特點：
無可動部件，長期穩定，結構簡單便于安裝和維護
傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移， 性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式
準確度較高，通常液體的測量精度為±1.0 ；氣體的測量精度為±1.5 測量量程范圍寬，在雷諾數為 2×104 ～7×106 范圍內，可達 1:20
壓損機技術，1 節 3V10 鋰電池可使用 5 年以上由軟件對儀表系數非線性進行修正，提高測量精度
采用 EPROM 對累積流小（約為孔板流量計的 1/4～1/2），屬于節能流量儀表安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能
采用超低功耗單片微量進行掉電保護，保護時間大于 10 年測量范圍及工作壓力：
|
儀表口徑 （mm） |
液體測量范圍 （m3/h） |
氣體測量范圍 （m3/h） |
連接方式 |
耐壓等級（Mpa） |
|
DN15 |
1.2-6.2 |
5-25 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN20 |
1.5-10 |
8-50 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN25 |
1.6-16 |
10-70 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN32 |
1.9-19 |
15-150 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN40 |
2.5-26 |
22-220 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN50 |
3.5-38 |
36-320 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN65 |
6.2-65 |
50-480 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN80 |
10-100 |
70-640 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN100 |
15-150 |
130-1100 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN125 |
25-250 |
200-1700 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
|
DN150 |
36-380 |
280-2240 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
|
DN200 |
62-650 |
580-4960 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
|
DN250 |
140-1400 |
970-8000 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
|
DN300 |
200-2000 |
1380-11000 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
技術參數：
| 執行標準 | 渦街流量傳感器（JB/T9249-1999） 檢定規程：渦街流量計（JJG1029-2007） |
| 適用介質 | 蒸汽，壓縮空氣，煤制氣，液體等中高流速介質 |
| 儀表口徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
| 公稱壓力（Mpa） | 1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制） |
| 精度等級 | 液體：±1 氣體或蒸汽：±1.5 、±1 |
| 量程比 | 1:10；1:15；1:20 |
| 傳感器材質 | 304 不銹鋼、316（L）不銹鋼等 |
| 介質溫度 | -40℃～+70℃（常溫型）-40℃～+250℃（中溫型）、-40℃～+320℃（高溫型） |
| 環境影響 | 環境溫度：-20℃～+60℃ 相對濕度：5 ～95 大氣壓力：86Kpa～106Kpa |
| 輸出功能 | 脈沖信號、4～20mA 信號 RS485 通訊輸出、HART 協議等 |
| 工作電源 | 外電源：34VDC±15 ，紋波≤±5 ，適用于 4～20mA 輸出、脈沖輸出、RS485 通訊內電源：1 組 3.1V10 鋰電池，電池電壓在 2.0V～3.0V 時均可正常工作 |
| 信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋 M20×1.5 |
| 防爆等級 | ExiaIICT5 或 ExdIIBT6 |
| 防護等級： | IP65 或更高（可訂制） |
選型指南：
| TRD330 | -□ | /□ | □ | □ | □ | □ | □ | 選型示例：TRD330-40/11ZCNN |
| 儀表通徑 | -X | DN15-DN300 可選（見上表） | ||||||
|
連接方式 | /1 | 法蘭連接 | ||||||
| /2 | 法蘭夾持 | |||||||
|
測量介質 | 1 | 氣體 | ||||||
| 2 | 液體 | |||||||
| 3 | 蒸汽 | |||||||
|
結構形式 | Z | 一體式 | ||||||
| F | 分體式 | |||||||
|
轉化器類型 | N | 傳感器型：12V 或 24V 供電，輸出三線制脈沖信號 | ||||||
| A | 變送器型：24V 供電，輸出二線制 4-20mA | |||||||
| B | 智能型：鋰電池供電，現場顯示無信號輸出 | |||||||
| C | 智能型：24V 供電，現場顯示并帶有 4-20mA 輸出 | |||||||
| C1 | 智能型：24V 供電，現場顯示并帶有RS485 通訊輸出 | |||||||
|
| C2 | 智能型：24V 供電，現場顯示并帶有HART 通訊協議 | ||||||
|
| D1 | 智能溫度補償一體化：適用飽和蒸汽 | ||||||
|
| D2 | 智能溫壓補償一體化：適用過熱蒸汽和一般氣體 | ||||||
|
防爆等級 | N | 標準型，不防爆 | ||||||
| E | 隔爆型，ExiaⅡCT5 或 ExdⅡBT6 | |||||||
|
耐壓等級 | N | 常規 | ||||||
| H（） | 高壓（協商訂貨） | |||||||
