預應力教學試驗系統

張拉和預應力創新試驗系統

鋼絞線預應力試驗臺

1、試驗臺采用模塊化、裝配式設計，可以進行預應力的先張法試驗、后張法試驗、預應力試件的強度測試試驗；
2、配先張法張拉框架1套，外形平面尺寸不小于2.7m×1.4m，可承受張拉力500kN,可以進行完整的預應力先張法施工。先張法鋼絞線張拉完成后，如不需要進行下一步混凝土澆筑工作，可以將張拉鋼絞線的預應力安全釋放掉，將鋼絞線錨具等張拉設備完整卸下，方便教學演示；

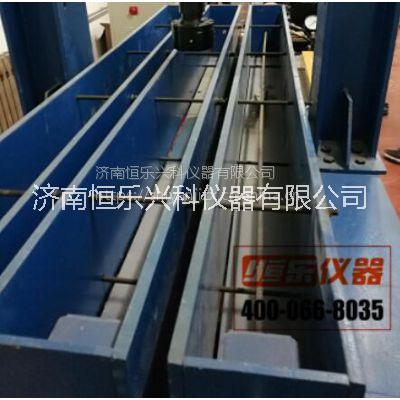

3、配后張法混凝土模板3套，可澆筑后張法混凝土試件尺寸為2000mm×150mm×300mm。每套模具均可以進行完整的預應力鋼絞線布置、混凝土試件澆筑、后張法施工等整套的后張法施工。
4、配預應力混凝土試件強度測試框架1套，與加載設備配合使用，可進行預應力混凝土梁試件的強度測試?？蚣茇Q向試驗凈空不小于1800mm，水平試驗凈空不小于2700mm，試驗承載力500kN。標配梁試驗柱墩1對，簡支梁鉸支座1對。

5、配備：電阻式單孔錨索測力計，承載壓力300kN。500kN張拉千斤頂；分離式液壓千斤頂；壓力傳感器；萬向受壓球鉸；超高壓油管；手動液壓泵站；一維位移傳感器；二維位移傳感器；拉線位移傳感器；數據采集儀。

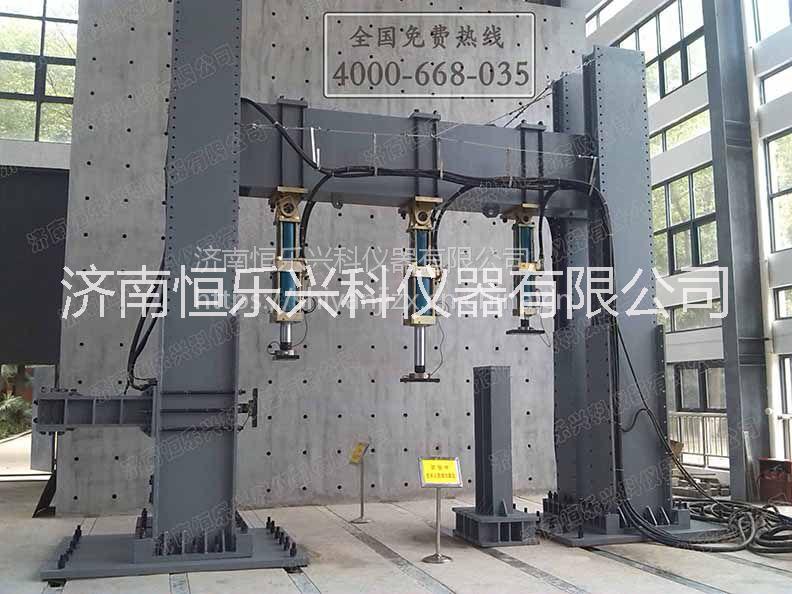

6、自平衡反力系統主體采用裝配鋼構形式，由幾種可互換的標準部件構成，用戶可根據需要自行組合成各種形式的反力框架，安裝不需要反力地槽，可進行柱類、梁類、桁架類、框架類、節點類試驗；

7、材料選用Q345結構鋼，結構件焊接完成后整體退火去應力處理，表面噴砂除銹，噴涂環氧富鋅底漆進行防銹處理.
