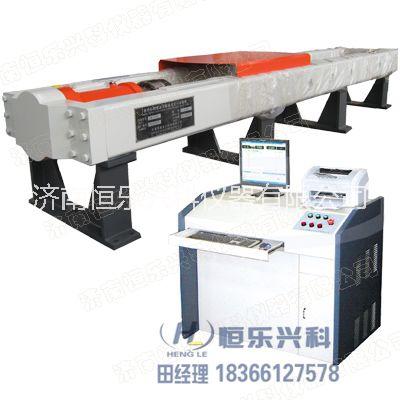

WLL-1000絕緣子拉力試驗機 絕緣子拉力試驗機，絕緣子臥式拉力試驗機，機電負荷試驗機，適用于國家電網檢測實驗室。
濟南市絕緣子拉力試驗機廠家
郵箱：
手機：
- 品牌： 恒樂儀器
- 型號： WLL-1000
- 加工定制： 是
WLL-1000絕緣子拉力試驗機 瓷絕緣子機電負荷試驗儀
4000-668-035
絕緣子拉力機 瓷絕緣子機電負荷試驗儀 絕緣子臥式拉力試驗機
一、試驗依據：
1、GBT 775.3-2006; 絕緣子試驗方法 第3部分機械試驗方法
2、GBT 1001.1-2003 標稱電壓高于1000V的架空線路絕緣子 第1部分 交流系統用瓷或玻璃絕緣子元件——定義、試驗方法和判定準則
3、GBT 4056-2008 絕緣子串元件的球窩連接尺寸
4、GBT 19519-2004 標稱電壓高于1000V的交流架空線路用復合絕緣子--定義、試驗方法及驗收準則
5、GBT 22709-2008 架空線路玻璃或瓷絕緣子串元件 絕緣體機械破損后的殘余強度
二、重要特點：
1、實現絕緣子的拉伸試驗，檢測絕緣子的力學性能。
臥式框架結構，高剛性、高穩定性的負荷機架。
2、穿銷式空間調整結構,高強度、高精度定位銷，快速定位。
3、伺服測控系統，自動、手動、定荷操作；載荷保持、應力-應變控制、循環控制及自編程控制等多種控制方式。
4、高精度測力器，線性寬，穩定性好，保證載荷的測力精度。
5、獨特設計的安放、定位、調整機構。
6、雙控雙向液壓油缸，快速試驗，快速返回。
7、多重保護功能: 軟件和硬件兩級保護；試驗力過載保護；過流、過壓保護；液壓缸限位保護；液壓系統過載溢流保護；試樣破斷時安全保護/防護網；操作提示向?qū)ПＷo(hù)；試驗結束自動保護。
8、測控系統：
8.1: 全數字閉環、多通道、多功能、易操作的HLXK-test 測控軟件；實現試驗力、試樣變形、活塞位移和試驗過程的閉環控制及等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能；數據庫中備有多種試驗方法、標準（ASTM、ISO、DIN、EN、BS等）；試驗數據可隨時保存、查詢、調用。
8.2：試驗過程的自動控制，試驗力，峰值、變形、位移、試驗曲線的實時控制、數據采集、處理、分析、顯示、存儲，全鍵盤輸入操作和控制模式智能設置系統；控制模式任意設置，無沖擊，平滑切換，加載、卸載平穩
8.3：過程能再現、數據再分析、曲線放大、比較、遍歷，坐標滿度自動調節。
8.4：操控軟件，模塊化、開放式編程，滿足個性化要求。具有提示和向?qū)Чδ堋?/span>
8.5：數據庫采用ACCESS格式，可以進行網絡數據庫通訊和管理。
8.6：電路板采用光電隔離設計，具有抗干擾能力強的特點。
8.7：靈活的Excel、Word報告，默認格式及自編格式；多項排序，多類型輸出。
8.8：試驗曲線可任意選擇坐標軸，可自由放大和縮??；可同時顯示多個曲線，可設需要的坐標，例如：載荷－時間，載荷－位移，應力－應變等，滿度自調節.
8.9：試驗結束自動返回，智能、、快捷。
WLL-1000絕緣子拉力試驗機 技術參數
| 序號 | 名 稱 | 項 目 | 招標人要求值 |
| 1 | 機電負荷試驗機 | 電源電壓等級 | 220V±10%、50Hz |
| 油缸位置 | 采用油缸上置式結構 | ||
| 額定力 | 1000kN | ||
| 準確度等級 | ISO 7500 0.5級或ASTM E4 | ||
| 行程 | ≥1000mm | ||
| 立柱間距 | ≥800mm | ||
| 電壓發生器 | 電壓150kV（5-150kV電壓連續可調） | ||
| 加載控制***小速率 | ≤0.1N/s | ||
| 位移控制***小速率 | ≤0.001mm/min | ||
| 2 | 控制系統 | 控制模式 | 手動閥控制與電液伺服2種控制模式 |
| 控制系統硬件 |
2、微機控制電液伺服控制，數據采集系統分辨率不低于500000碼 | ||
| 電腦 | I7處理器（主頻≥2.5GHz），4G內存，2G獨顯，1T硬盤，19寸液晶顯示器，滿足運行的主板。 | ||
| 聯鎖保護 | 具有過載、超限、位置、斷電、過速、過流、過壓、欠壓、過熱、油壓過低等保護功能且具有指示或者報警等安全保護方式 | ||
| 動作保護 | 緊急停止按鈕 | ||
| 數據采集頻率 | ≥1000 Hz | ||
| 閉環控制速率 | ≥1000 Hz | ||
| 力測量范圍 | ≤4％～100％FS (全程不分檔) | ||
| 恒速應力控制范圍 | 滿足GB/T 775.3-2006中機電破壞負荷試驗、拉伸破壞負荷試驗、GB/T 22709-200中殘余強度試驗、GB/T 1001.1-2003中機械試驗相關要求 | ||
| 主油缸活塞加載恒速位移控制范圍 | 0.5～100mm/min 位移測量分辨率：0.007mm | ||
| 3 | 軟件 | 多功能測試程序 | 加載曲線設計 |
| 拉伸程序 | 拉伸過程設計 | ||
| 數據輸出 | 自動計算各材料性能指標并繪制各種曲線 | ||
| 4 | 其他 | 夾具 | 10-60t盤式絕緣子裝卡夾頭 |
| 數據輸出打印系統 | HP彩色激光打印機LaserjetPro400color |
絕緣子拉力試驗機 設備配置
| 序號 | 名 稱 | 單位 | 項 目 單 位 要 求 | |
| 型式、規格 | 數量 | |||
| 1 | 拉力機本體 | 臺 | 雙立柱采用預加載絲杠，油缸上置式 | 1 |
| 1.1 | 伺服電機及電液伺服閥 | 套 | 進口 | 1 |
| 1.2 | 電腦 | 臺 | I7處理器（主頻≥2.5GHz），4G內存，2G獨顯，1T硬盤，40寸液晶顯示器，滿足運行的主板。 | 1 |
| 1.3 | 電壓發生器 | 套 | 電壓150kV（5-150kV電壓連續可調） | 1 |
| 1.4 | 工頻電火花試驗架 | 套 | 可進行盤式絕緣的工頻電火花試驗，包括線路走線及電火花試驗的各絕緣掛點現場安裝 | 1 |
| 1.5 | 高精度傳感器 | 只 | 進口，實現傳感器的自動辨識，自動校準 | 1 |
| 1.6 | 數字控制器 | 套 | 進口，1000Hz的閉環控制速率；1000Hz的數據采集頻率；20Bit的分辨率；內置USB2.0用于PC通信；自動識別和自動校準能力；除負荷傳感器外有兩個可選應變輸入端 | 1 |
| 1.7 | 多功能手持器 | 個 | 進口；帶小液晶顯示屏，可以顯示測試狀態、系統運行信息和測試結果。 | 1 |
| 1.8 | 高溫加熱箱 | 個 | 溫度200°，一次同時容納6支玻璃絕緣子進行加熱，5mm厚不銹鋼板 | 1 |
| 1.9 | 高低溫水槽設備 | 套 | 高溫水槽加熱溫度達到100°，一次同時容納10支絕緣子，5mm厚不銹鋼板，尺寸2000×2000×1500mm，并配有起重設備和電源系統。 | 1 |
| 1.10 |
絕緣子拉伸工裝連接金具
| 套 | 70 kN；120 kN；160 kN；240 kN；320 kN；420 kN；550 kN；絕緣子的配套連接金具含：球頭、球窩 | 1 |
| 1.11 | 60噸以上絕緣子陪試品 | 套 | 滿足60噸絕緣子拉伸試驗時的加壓陪試 | 3 |
| 1.12 | 標準拉伸試樣 | 個 | 0.5T、1T、5T、15T、30T標準拉伸試樣各20個 | 100 |
| 1.13 | 工具 | 套 | 配套 | 2 |
