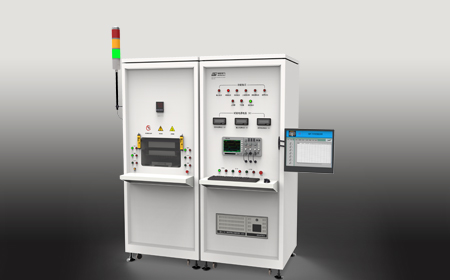

EN-AC1220 廠家功率器件動態參數測試單元

產品簡述

 EN-AC1220型功率器件動態參數測試單元，是一款專為功率器件測試用戶設計開發 的低成本、組合式、低電感、高精度、手動測試單元?？?/span>實現對IGBT、MOS FET、二極 管的多種動態參數的測試，測試原理符合國軍標。

產品的使用是由多種配套產品組合而成，用戶根據自身現有資源自選搭配，讓企 業現有的資產使用，避免資產重復購置。

產品旨在解決目前業內動態成套測試系統價格高昂而給中小微企業造成的資金壓力和 測試瓶頸。該產品是一款真正意義上的，能夠解決測試需求的“高指標，低成本”簡化產 品。

該產品由國內數位半導體產業及協作開發，為從事功率半導體產業的測 試用戶奉上一款良心產品。

測試范圍

01 IGBT 絕緣柵雙極大功率晶體管 02 MOSFET MOS場效應管 03 FRD 快恢復二極管

測試功能/參數

短路電流Isc 短路耐量Esc 短路時間Tsc

單脈沖雪崩能量EAS 單脈沖雪崩電流IAS 單脈沖雪崩功率PAS

反向恢復時間Trr 反向恢復電荷Qrr 反向電流Irm

開通延遲td(on) 關斷延遲td(off) 上升時間tr 下降時間tf 關斷時間 toff 開通時間 ton

閾值電荷Qg（th） 柵電荷Qg 平臺電壓VgP

雪崩特性

反向恢復特性 短路特性

柵電荷特性開關特性

產品組件

注： 下列組件，除“動態參數測試單元”為必購項外 其它組件，我司亦有其標配。 若客戶方也有，請?zhí)峁┊a(chǎn)品型號，由我方評估其 是否可兼容使用。

序號 項目 技術指標 品牌型號 參考報價

01 動態參數測試單元 IV：200A1200V

易恩 EN-AC1220

根據需求自選配置 索要報價

02 示波器

帶寬500MHz以上 采樣率2G以上

按優先次序 1、力科 2、安捷倫 3、泰克

市場報價

03 普通探頭 / 示波器自帶 / 04 差分探頭 / 示波器自帶 / 05 電流傳感器 / 示波器自帶 /

06 可調電壓源

0~600V 0~1A/5A 用于集電極輸出

艾德克斯 IT6723G

12,800.00 壹萬貳仟捌佰元整

07 普通電壓源

0~30V/3A 用于驅動板

固緯 GPS-3303C

2,000.00 貳仟元整

08 信號發生器 兩路同時觸發

泰克 AFG3022C

23,900.00 貳萬叁仟玖佰元整

參數指標

功能單元 參數指標

基本參數

漏極電壓可測：1200V 電壓分辨率：1V（取決于外接高壓電源的分辨率） 漏極電流可測：200A 電流分辨率：0.1A（取決于示波器的電流傳感器） 柵極驅動電壓范圍：10~18V（連續可調，取決于外部輔助電源） 柵極驅動可輸出脈沖電流：10A 柵極驅動電流范圍：1mA~10A（通過改變Rg）

開關特性

脈寬范圍：0.5?s~50?s（連續可調、取決于信號發生器） 脈寬分辨率：0.1?s（取決于信號發生器） 時間分辨率：1.0ns（取決于示波器） 電感：10?H~10mH（非標）

柵電荷

恒流源：1mA 精度：0.01mA 時間分辨率：1ns

短路特性

電流：1000A 脈沖時間：1us ~ 10us

反向恢復特性

反向電壓：25~1200V 正向電流：1~200A 反向電流斜率（di/dt）：50~600A/?s（與反向電壓有關）
