傳導輻射接收機/汽車電子測試接收

傳導輻射接收機/汽車電子測試接收機——（百納儀器－知用電子廠家授權全系列代理商）

EM5080B （9kHz～1GHz）

頻率范圍 9kHz到1GHz

射頻電平（CW) 射頻衰減≥10dB;

射頻前置放大器關閉

脈沖電壓 射頻衰減≥30dB

關于電磁兼容測試

電磁兼容測試是驗證電子設備電磁兼容性設計的合理性及最終評價電子設備質量的手段。

目的就是要找出干擾源的干擾特性和被干擾對象的抗干擾能力以利于采取相應的措施解決問題。

電磁兼容性測試可以分為兩大類

1.對電磁干擾發射的測量：即電子元器件和設備在各種電磁環境中傳導和輻射發射的測量和各種信號傳輸方式下干擾傳遞特性的測量

2.對設備抗擾度的測量：對自電源線、信號線、地線等注入的干擾的傳導敏感度測量和對電磁場輻射干擾的輻射敏感度測量以及對靜電放電干擾的敏感度測量。

電磁兼容測試設備

在電磁兼容性的測試中，除通用的測量探頭（傳感器）外，還需要用很多的儀器和設備。

電磁兼容研究中，有關電磁干擾信號測試技術主要分為時域測量和頻域測量?jī)纱箢?lèi)

關于EMI測試接收機

1.EMI接收機也叫電磁干擾測量?jī)x是兼容性測試中應用最廣、最基本的測量?jī)x器。

2.EMI接收機是測量干擾發射的一個主要儀器。它實質上是一種選頻測量?jī)x，它能將由傳感器輸入的干擾信號I中預先設定的頻率分量以一定通頻帶選擇出來，予以現實和記錄，連續改變?cè)O(shè)定頻率便能得到該信號數的頻譜。

3.可以把EMI接收機看作是一個可調諧的，可改變頻率的，可精密測量幅度的電壓計。

4.字化認證級EMI測試接收機符合CISPR 16-1，依據CISPR，EN 550xx，FCC和MIL等標準的電磁干擾測量。適合家電（CISPR 14-1）、照明設備（CISPR 15）的EMI測試。為基于微處理器控制的智能接收機，可以使用控制平臺（計算機）軟件進行控制，實現自動測試。內置預選器，具有很高的動態范圍，能進行較為準確的EMC測量。

EMI測試接收機應用
EMI測試接收機是集天線與接收機為一體的全自動EMI測試接收機，是進行空間場強測試的重要設備，用以測量空間的無用或有害的相關干擾信號；與此同時，也可以測量空間電臺、電視臺發出的有用無線電信號的場強。

EMI的性能要求

頻率分辨率： (9kHz ～ 150kHz)：30Hz；(150kHz ～ 30MHz)：1kHz

(30MHz ～ 1000MHz) ：10kHz

駐波系數：1.3 （RFATT > 10dB）

測試模式 平均值 準峰值 峰值

終端電壓測量范圍：0dB ～ 120dB（S/N=6dB 1mV=0dB）

終端電壓測量誤差：（在標準工作狀態下）≤±2dB

場強測量范圍：在終端電壓的范圍上加校正：自動

輸出方式：

1、具有USB接口、可通過移動硬盤或U盤拷貝出測試數據或測試報告

2、軟盤存儲

打印和輸出、

軟件：配有數據讀取軟件

接口：USB接口

可外配鼠標、鍵盤和液晶顯示器

電源：50Hz 220V

儀器的外形尺寸：420mm×430mm×144mm

主機重量：約14kg

EMI測試接收機與頻譜儀的區別

EMI檢測中需要使用接收機而非頻譜儀，這是為什么呢？它們之間有什么不同呢？

頻譜儀大多采用超外差式結構，這點與EMI接收機相同，都要顯示各頻率成分的幅度。接收機需要嚴格滿足CISPR16中對于接收機的規定，而頻譜儀不需要。頻譜儀與接收機不同的地方主要體現在以下幾個方面：

1）接收機與頻譜儀在輸入端對信號的處理是不同的

頻譜儀的信號輸入端通常有一組較簡單的低通濾波器，而接收機采用對寬帶信號有較強干擾能力的預選器。通常包括一組固定帶通濾波器和一組跟蹤濾波器，完成對信號的預選。

2）掃頻信號不同

頻譜儀的掃頻信號源通常是通過斜波或鋸齒波信號控制掃頻信號源實現的，頻率的變化是連續的，在預設的頻率跨度內掃描，獲得期望的混頻輸出信號。

接收機的頻率信號掃描是離散的點頻掃描。接收機按照操作者預先設定的頻率間隔，通過處理器的控制，在每一個頻率點進行電平測量，顯示的測試結果曲線實際是單個點頻測試結果?，F(xiàn)在的EMC測量，人們不僅需要手動調諧搜索頻率點，也需要快速直觀觀察EUT的頻率電平特性。這就要求本振信號既能測試規定的頻率點，也能在一定頻率范圍內掃描。

3）中頻濾波器帶寬定義不同

頻譜儀分辨率帶寬是幅頻特性的3dB帶寬，而接收機的中頻帶寬是6dB帶寬。

4）檢波器不同

頻譜儀一般為峰值、均值檢波器。而接收機除此之外，還帶有準峰值檢波器等。

5）測試精度不同

接收機需要有更高的精度、更低的亂真響應。

關于知用Cybertek  EM5080B接收機(傳導輻射接收機/汽車電子測試接收)

1.知用Cybertek  EM5080B測試接收機(傳導輻射接收機/汽車電子測試接收)概述

EM5080B/C是全數字化預檢測級時域接收機，EM5080B帶寬為9kHz~1GHz，EM5080C帶寬為9kHz~3GHz，完全符合CISPR16-1-1標準。采用實時分析技術平臺，利用強大的PC平臺超算能力對寬帶信號進行實時高速FFT分析計算，實時帶寬高達10MHz，能夠以極快的速度進行電磁騷擾測量，EM5080B/C采用時域掃描比傳統的逐點掃描接收機快500倍以上，過去需要幾個小時的騷擾測量現在僅需幾秒鐘即可極速完成，（百納儀器－知用電子廠家授權全系列代理商）在產品的開發和產品檢測期間可以節省大量的時間和成本；同時具有實時頻譜分析功能；采用10.4英寸高清大屏幕顯示，清晰的結構化菜單，非常方便使用；采用Windows7操作系統，易于升級維護；數字時域接收機具有掃描速度快，精度高和穩定性好等優點。

2.知用Cybertek  EM5080B測試接收機(傳導輻射接收機/汽車電子測試接收)產品特點

全數字化預檢測級時域接收機。

包含了 EMI 測試接收機和實時頻譜分析儀。

FFT 時域掃描以極高速度測量電磁干擾。

帶寬可高達 10MHz 的實時頻譜分析。

符合CISPR 16-1-1 版要求，含所有符合 CISPR 標準的分辨率帶寬。

預選器并集合 20dB 前置放大器。

清晰的 10.4 吋大液晶屏和結構化菜單，容易操作

3.知用Cybertek  EM5080B測試接收機(傳導輻射接收機/汽車電子測試接收)技術規格

知用Cybertek  EM5080B測試接收機(傳導輻射接收機/汽車電子測試接收)前面板

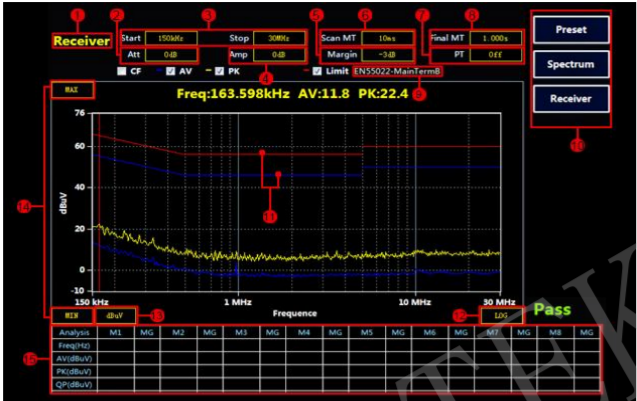

知用Cybertek  EM5080B測試接收機(傳導輻射接收機/汽車電子測試接收)接收機主界面

5. 知用Cybertek  EM5080B測試接收機(傳導輻射接收機/汽車電子測試接收)環境特性和機械規格

 （詳細請直接聯系，謝謝！）
