廠家知用DP6150A高壓差分探頭DP6000系列

高壓差分探頭——（百納儀器－知用電子廠家授權全系列一級代理商）

DP6150A (1500V/100MHz)

帶寬(-3dB)DC to100MHz

上升時間≤3.5ns

精度±2%

量程選擇(衰減比)50X/500X

帶寬限制(5MHz)≥-3dB@5MHz

高壓差分探頭系列：

DP6070 700Vpk/ 70MHz

DP6150 1500Vpk/ 70MHz

DP6150A 1500Vpk/100MHz

DP6150B 1500Vpk/200MHz

DP6280 2800Vpk/100MHz

DP6700 7000Vpk/ 70MHz

DP6700A 7000Vpk/100MHz

DP6000 系列簡要說明

1.概述

DP6000 系列高壓差分探頭是具有浮地測量功能的高壓差分探頭。其帶寬達到 200MHz，滿足了大部分測試系統的需要；豐富的量程可供選擇，其差動測量電壓范圍滿足大部分測試電路的要求；用戶可進入測試模式，調整偏置電壓，探頭長期使用后若出現失調現象，用戶可進入該模式，調整偏置，實現歸零；電子輕觸式按鍵，使得使用壽命更長；具有 5MHz 帶寬限制功能選擇，5MHz頻率帶寬滿足大部分開關電源中 FETs 的開關頻率的測量，并可以濾除更高頻率的噪聲和干擾；帶有聲光報警功能，且可手動關閉聲音報警功能，更具有人性化設計；USB 供電接口，使用更加方便靈活；探頭配備標準的 BNC 輸出接口，可與任何廠家的示波器配合使用（要求示波器的輸入阻抗設置為 1MΩ ；當選擇 50Ω 時，衰減倍數會多衰減一倍），測量被測電路波形；自動保存功能，防止掉電后用戶重復操作。探頭具備良好的共模噪聲抑制能力，輸入端具有較高的輸入阻抗和較低電容，可以準確高速地測量差分電壓信號?？蓮V泛用于開關電源﹑變頻器﹑電子鎮流器﹑變頻家電和其它CYBERTEK電率裝置等的研發﹑調試或檢修工作中。

2.主要應用：

浮地電壓測量

變頻器

開關電源設計

焊接﹑電鍍電源

感應加熱﹑電磁爐

電機驅動設計

電子鎮流器設計

顯示器設計

逆變、UPS   電源

變頻家電

電源轉換等相關設計

電工實驗

低壓電器實驗

電力電子和電力傳動實驗等

3優點和特點

3.1帶寬

所有的探頭都有帶寬，探頭的帶寬是指探頭響應70.7%（-3dB）的頻率，一般的帶寬在50MHz左右。

DP6000 系列高壓差分探頭，其帶寬達到 200MHz，滿足了大部分測試系統的需要

3.2共模抑制比

共模抑制比是指差分探頭在差分測量中抑制兩個測試點共模信號的能力，共模信號通俗的說就是干擾信號，所以差分探頭放大電路抑制共模信號的能力越強，放大器的性能越好，探頭性能就越強，其公式為：CMRR= |Ad/Ac|,其中Ad為信號的電壓增益，Ac為共模信號的電壓增益。Ad的值越大證明差分信號增益越大，對信號越有利。

型號為DP6700(A)共模電壓(DC + Peak AC)：±1500V

型號為DP6070、DP6150A/B、DP6280、DP6700(A)分別在衰減比例為10X、50X、100X、100X檔位下探頭的輸出電壓一般為≤1mV

3.3具有浮地測量功能

3.4探頭配備標準的BNC輸出接口，可與任何廠家的示波器配合使用。

4.產品及附件說明

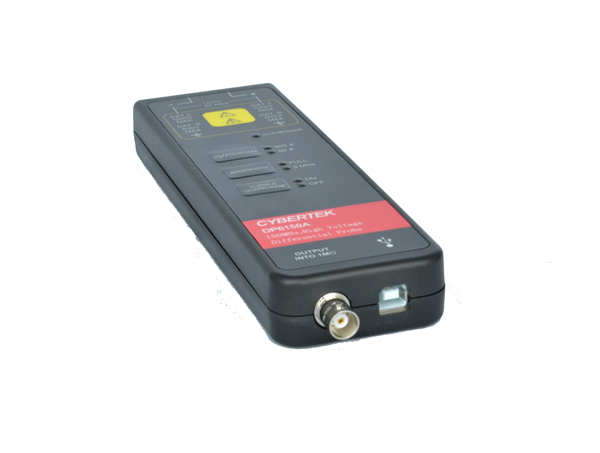

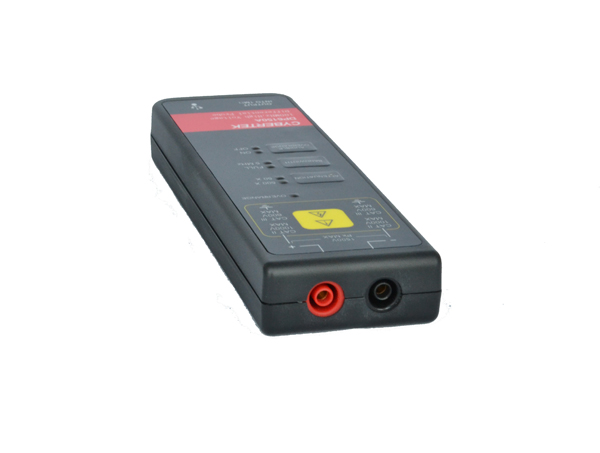

4.1探頭主體說明

以DP6150A 為例，不同產品，電壓﹑量程﹑帶寬會有所不同

詳細說明：

輸入線：長度約 24cm，連接探夾后測量電壓信號，也可以連接延長線(約 1 米)增加輸入線長度，使用延長線時，要求被測信號頻率在 5MHz 以下。

檔位（ATTENUATION）：不同檔位代表不同量程范圍，例如 DP6150A：500X 表示測

量電壓為 1500V；50X 表示測量電壓為 150V；DP6700A：1000X 表示測量電壓為7000V；100X 表示測量電壓為 700V；示波器衰減倍數應該根據探頭的檔位選擇做相應設置。

帶寬(BANDWIDTH)：該系列產品具有帶寬選擇功能，默認為產品的滿帶寬（FULL），當測量低頻信號，防止高頻信號的干擾，可選擇 5MHz 帶寬限制功能。

過載報警功能(AUDIBLE OVERRANGE):測量范圍超過量程時，會發生聲光報警，該功能控制是否打開蜂鳴器報警功能，ON 為打開聲音報警；OFF 為關閉聲音報警。

輸出接口：標配標準的 BNC 輸出接口，可接任何廠家示波器，要求示波器輸入阻抗設置為 1MΩ ；如設置成 50Ω ，會造成輸出值衰減為實際值的一半。

電源接口：標準的 USB B 型接口，通過標配的 USB 適配器供電；也可以通過示波器供電，使用方便；也可以通過 USB 移動電源供電，方便野外測試。

出廠設置：出廠設置默認為高衰減倍數檔位、選擇 FULL 帶寬、打開聲音報警功能。產品具有自動記憶功能，自動保存關機前狀態。

4.2附件說明

鱷魚夾(CK-261 紅黑 1 對)       鱷魚夾(CK-262 紅黑 1 對)

活塞探夾 (CK-281 紅黑 1 對)        測試勾(CK-284 紅黑一對)

輸入延長線(CK-301 紅黑 1 對)

同軸電纜輸出線(CK-310)

USB 線（CK-315 AM-BM，1.5 米）

圖 1：DP6070 差模電壓 VS 頻率       圖 2：DP6150(A/B)差模電壓 VS 頻率

 圖 3：DP6280 差模電壓 VS 頻率               圖 4：DP7000(A)差模電壓 VS 頻率

6.機械規格

（詳情請直接聯系，歡迎咨詢?。?/span>
