運動控制卡PMACClipperDelta Tau大量現貨供應

Clipper
PMAC-Clipper 多軸運動控制卡PMAC-Clipper Delta Tau大量現貨供應
--------------------------------------------------------------------------------
多軸運動控制卡    Clipper控制卡   Delta Tau控制卡  Delta Tau控制卡現貨    Delta Tau

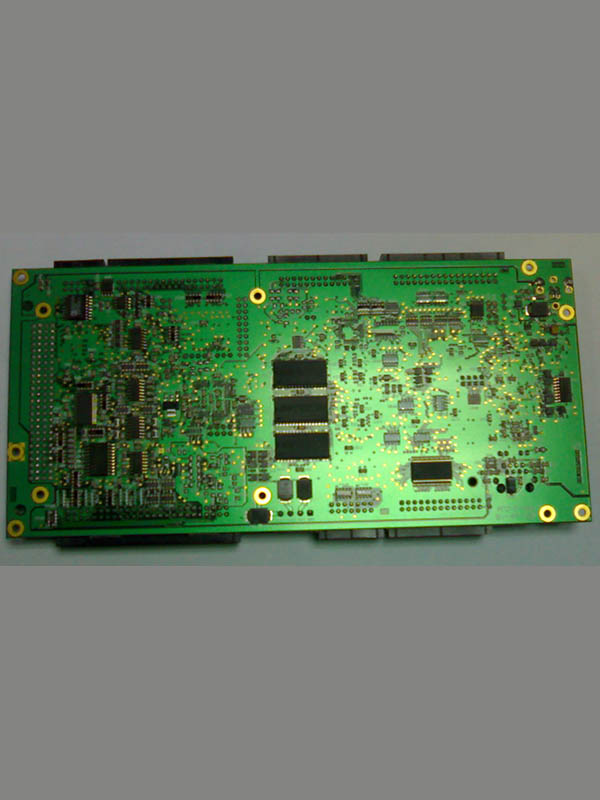

Turbo PMAC Clipper控制 器(Turbo PMAC2 Eth-Lite) 是一款具備全部Turbo PMAC 特征的，設計用于對成本敏感的應用的多軸運動控制 器。這種功能強大的，但是又同時具備結構緊湊和超高性價比優點的多軸運動控制 器，標準版本即帶有Ethernet 以太網和 RS232 通訊接口以及內置 I/O。 Clipper 控制 器不僅采用了一顆完整的Turbo PMAC2-CPU 而且提供了一個四軸伺服或步進控制加32個數字I/O 點的最小配置，控制軸數和I/O還可以擴展。


PMAC-Clipper 多軸運動控制卡PMAC-Clipper Delta Tau大量現貨供應
更多技術內容及應用請聯系產品銷售主管于亞濤185一八五五8388


  Turbo PMAC Clipper控制 器 特性


Turbo PMAC Clipper控制 器硬件特征：
Turbo PMAC Clipper控制 器  80 MHz DSP56303 Turbo PMAC CPU；
Turbo PMAC Clipper控制 器  256k x 24 用戶SRAM；
Turbo PMAC Clipper控制 器  1M x 8 flash memory 用于固件和用戶備份；
Turbo PMAC Clipper控制 器  RS-232串口；
Turbo PMAC Clipper控制 器  100Mbps EtherNet 以太網接口；
Turbo PMAC Clipper控制 器  4通道軸接口電路，每一個包括：
Turbo PMAC Clipper控制 器  在板模擬量±10V（12位）輸出；
Turbo PMAC Clipper控制 器  在板脈沖加方向數字輸出；
Turbo PMAC Clipper控制 器  3路標準差分/單端編碼器信號輸入；
Turbo PMAC Clipper控制 器  5個標志信號輸入（限位，回零，報警等），2個標志信號輸出（使能等）；
Turbo PMAC Clipper控制 器  UVW TTL-level “霍爾”輸入;
Turbo PMAC Clipper控制 器  50-pin IDC 插頭用于放大器/編碼器接口
Turbo PMAC Clipper控制 器  34-pin IDC 插頭用于標志信號接口
Turbo PMAC Clipper控制 器  4-pin Molex 插頭用于電源輸入(5V, +/-12V, GND)(+/-12V 只用于需要模擬量輸出或輸入時)
Turbo PMAC Clipper控制 器  PID/陷波/前饋伺服算法。
Turbo PMAC Clipper控制 器  在板提供32個通用的TTL-等級I/O點:
Turbo PMAC Clipper控制 器  16點多路復用器端口,兼容Delta Tau I/O附件
Turbo PMAC Clipper控制 器  16點“opto”端口,兼容OPTO 22形式的I/O模塊
Turbo PMAC Clipper控制 器  兩個手輪端口，每一個:
Turbo PMAC Clipper控制 器  支持正交編碼器輸入;
Turbo PMAC Clipper控制 器  支持脈沖頻率調制PFM或脈沖寬度調制PWM脈沖對輸出。


軟件特性:
運動軌跡規劃
Turbo PMAC Clipper控制 器  支持S曲線加減速的直線插補；
Turbo PMAC Clipper控制 器  支持S曲線加減速的圓弧插補；
Turbo PMAC Clipper控制 器  點到點快速運動；
Turbo PMAC Clipper控制 器  三次樣條插補模式spline；
Turbo PMAC Clipper控制 器  三次隱式樣條插補Hermite-spline (PVT)；
Turbo PMAC Clipper控制 器  自動硬件捕捉/觸發功能；
Turbo PMAC Clipper控制 器  交互式手動運動；



伺服特性
Turbo PMAC Clipper控制 器  獨立的數字PID反饋濾波；
Turbo PMAC Clipper控制 器  速度前饋，加速度前饋，摩擦力前饋；
Turbo PMAC Clipper控制 器  2路陷波濾波器；
Turbo PMAC Clipper控制 器  PID參數可隨時任意改變；
Turbo PMAC Clipper控制 器  可編程的極限輸入，輸出；
Turbo PMAC Clipper控制 器  可選擇的多級點伺服算法。


換相特性
Turbo PMAC Clipper控制 器  交流伺服電機的正弦換相
Turbo PMAC Clipper控制 器  交流感應電機的矢量控制
Turbo PMAC Clipper控制 器  數字電流環（使用PWM輸出時）(只適用PMAC2)


補償特性
Turbo PMAC Clipper控制 器  位置補償列表(1D & 2D)；
Turbo PMAC Clipper控制 器  力矩補償列表；
Turbo PMAC Clipper控制 器  反向間隙補償；



安全特性
Turbo PMAC Clipper控制 器  硬件的和軟件的行程極限；
Turbo PMAC Clipper控制 器  放大器使能/報警交換信號；
Turbo PMAC Clipper控制 器  跟隨誤差警告極限；
Turbo PMAC Clipper控制 器  整合電流極限；
Turbo PMAC Clipper控制 器  編碼器計數損失報警（一些版本）；
Turbo PMAC Clipper控制 器  Watchdog 報警計時器；
Turbo PMAC Clipper控制 器  程序和通信校驗。


計算特性
Turbo PMAC Clipper控制 器  實時多任務系統；
Turbo PMAC Clipper控制 器  48位浮點數編程；
Turbo PMAC Clipper控制 器  三角函數和超越函數；
Turbo PMAC Clipper控制 器  自動匹配不同的變量類型。


可以使用的反饋形式
Turbo PMAC Clipper控制 器  數字積分編碼器；
Turbo PMAC Clipper控制 器  正弦編碼器；
Turbo PMAC Clipper控制 器  旋轉變壓器；
Turbo PMAC Clipper控制 器  電位計；
Turbo PMAC Clipper控制 器  LVDTs，RVDTs；
Turbo PMAC Clipper控制 器  并行數字編碼器；
Turbo PMAC Clipper控制 器  MLDTs；
Turbo PMAC Clipper控制 器  串行編碼器（例如：SSI）。


笛卡兒坐標系或者主/從特色
Turbo PMAC Clipper控制 器  用戶自定義的笛卡兒坐標系；
Turbo PMAC Clipper控制 器  可分離運行程序的坐標系；
Turbo PMAC Clipper控制 器  支持多個電機的坐標系；
Turbo PMAC Clipper控制 器  軸空間的轉化（例如：坐標系偏置，旋轉，鏡像）；
Turbo PMAC Clipper控制 器  電子齒輪（不需要編程）；
Turbo PMAC Clipper控制 器  電子凸輪（需要編程支持）。


運動程序特性
Turbo PMAC Clipper控制 器  程序語言；
Turbo PMAC Clipper控制 器  自動按順序執行運動；
Turbo PMAC Clipper控制 器  使用用戶工程單位編程；
Turbo PMAC Clipper控制 器  運動的值可以是公式，也可以是常量；
Turbo PMAC Clipper控制 器  自動匹配坐標系里的各軸，
Turbo PMAC Clipper控制 器  支持G代碼，和代碼擴展。


PLC程序特性
Turbo PMAC Clipper控制 器  與運動程序異步；
Turbo PMAC Clipper控制 器  與硬件PLC一樣控制I/O；
Turbo PMAC Clipper控制 器  脫機運行時，作為支持平臺；
Turbo PMAC Clipper控制 器  安全和狀態監視；
Turbo PMAC Clipper控制 器  伺服比例行程安排；
Turbo PMAC Clipper控制 器  數據報告功能；
Turbo PMAC Clipper控制 器  可使用控制 器的全部寄存器。


可選附件：
軸接口板
ACC-1P-    4 通道軸擴展接口板，反饋和I/O擴展接口板
ACC-8ES-  4 通道模擬量輸出接口板
ACC-8FS-  4 通道數字PWM輸出接口板
反饋接口板
ACC-1P-    4 通道軸擴展接口板，反饋和I/O擴展接口板
ACC-51S-  x4096高分辨率正弦編碼器細分板
ACC-8TS-  ACC-28B附件的高分辨率模擬量輸入擴展接口板
數字I/O接口板
ACC-1P-   4 通道軸擴展接口板，反饋和I/O擴展接口板
PMAC-Clipper 多軸運動控制卡PMAC-Clipper Delta Tau大量現貨供應
軟件：
Tools and Libraries
 PMAC HMI Pro2 Designer Software
 Development Software
 PMAC Executive Pro2 Suite(PMAC PLOT PRO2、PMAC TUNING PRO2 ......)
 Tools and Libraries
更多技術內容及應用請聯系北京高控科技有限公司銷售主管于亞濤185一八五五8388
 PMAC-Clipper 多軸運動控制卡PMAC-Clipper Delta Tau大量現貨供應
