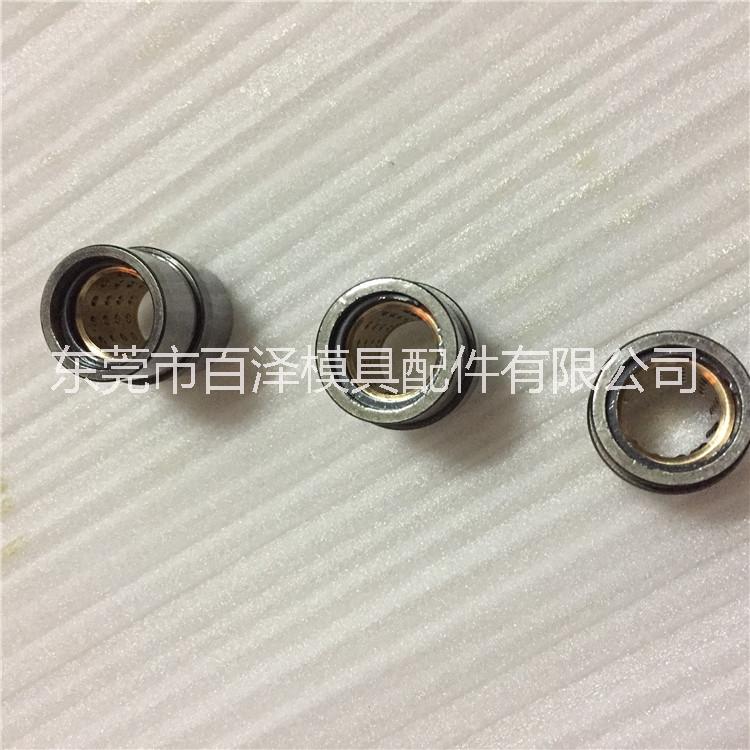

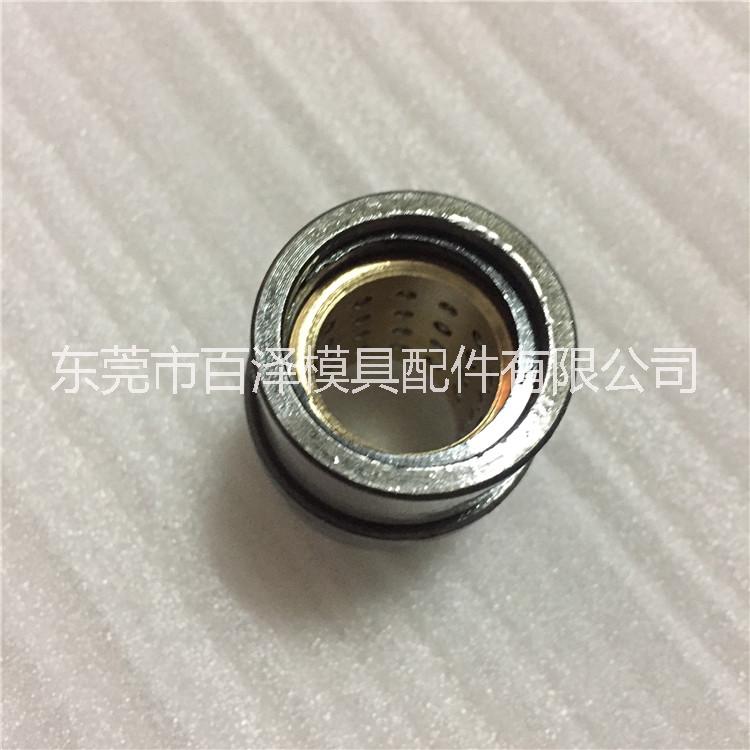

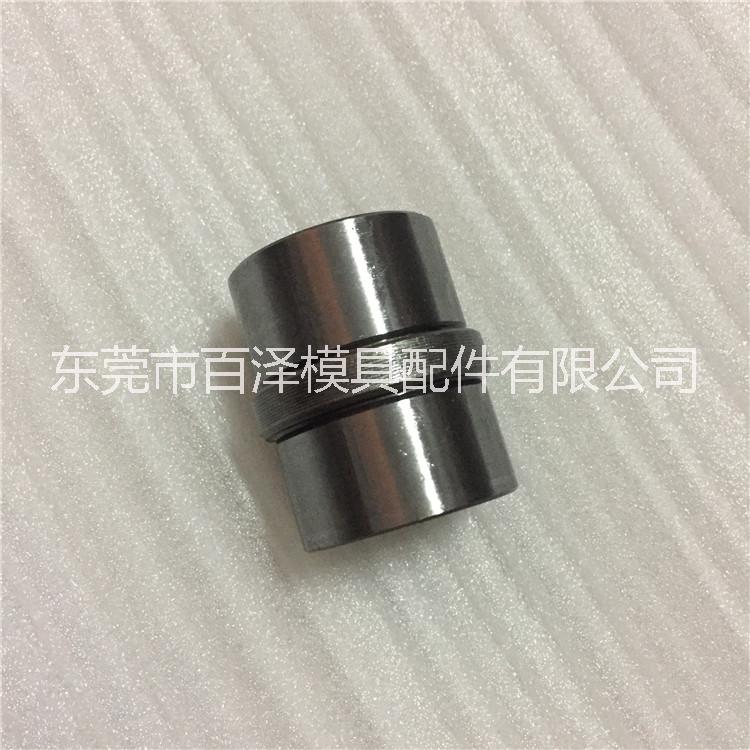

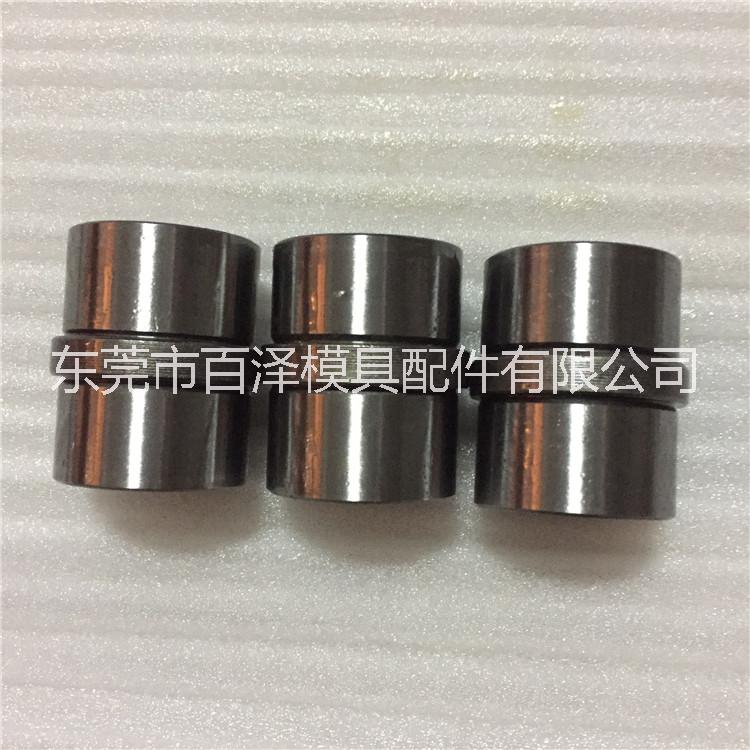

模斯堡滾珠導套E1144/18-17/22 HASCO導套

我公司生產導柱系列產品如下：


標準五金導柱GP/SGOH


標準五金導套：GA/GB/SGBH/S/SGBT


卸料板導柱：SGPH/SGPN/SGON/SGPR/SGOR/SGPW


可拆導柱：TGP/TRP /SGP/SRP/RK/QK/RM/QM/RKSH/QKSH/RMSH/QMSH


端子模導柱A-TRP/T-TRP


標準獨立導柱：TU/TUB/TUR


標準獨立導柱：MY/MYP/MYZ/MYZP/MYA/MYAP/MYJ/MYJP等產品。


導柱：SUJ2材質，硬度HRC58以上，經熱處理后磨削加工，其韌性、光潔度及其定位性能。工作精度高，耐磨性好。導套：SUJ2材質，硬度HRC58以上，磨削加工后，尺寸精度0.005mm，同軸度ф0.005mm。為了提高其耐磨性,還有MoS2及銅合金鑲嵌式結構的含油導套。導柱和導套的尺寸和形位精度嚴格控制；尤其是高剛性導柱組件，鋼球保持架鋼球的排列密度為普通鋼球保持架的1.7倍，使得導柱、導套通過鋼球的點接觸提高了70％。






  裝模師傅要注意的下列幾個問題
① 內導柱、導套主要應用于連續模和沖孔落料模中,能很好的保證上模板、下模板的相對位置精度,有效地保護細小凸模,保證凸凹模間隙均勻。
② 連續模中,一組板的內導柱一般設置4根。一般小型連續模直徑可選取13~ffice:smarttags" />16mm。大中型連續模選用20mm以上,一般采用盤起公司的SSGPH和SSGOH兩種規格（160噸以上）的標準件。
③ 內導套與內導柱配套使用,一般采用SSGBH。用厭氧膠與模板粘結,一般間隙取0.02~0.03mm,且要求孔壁清潔無油污。
④ 小導柱在自由狀態下應露出脫料板20~30mm為宜。
⑤ 下模為了防止由于導柱的導入導出引起排氣不暢或局部真空,應設置氣孔或氣槽。
⑥ 內導柱應設置得非完全對稱,以防止裝模時出錯。一般使某一內導柱在某一坐標上偏移3~5mm的整數。
