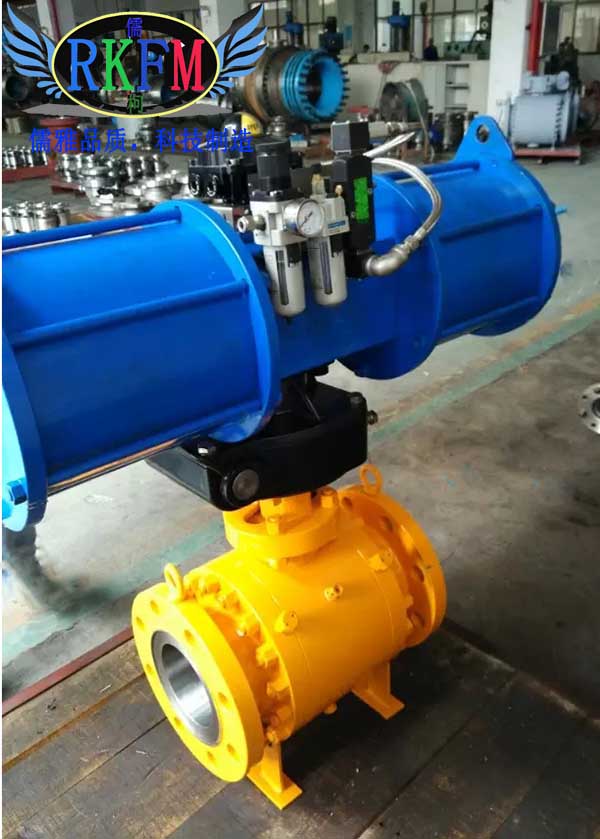

FTQ641F進口防爆氣動調節球閥

產品介紹：FTQ641F進口防爆氣動調節球閥由球閥和單(雙)作氣動執行器(GT/AT/AW系列)組成，通過防爆電磁閥控制，實現球閥開關動作。可實現智能化控制，快速開啟或關閉管路，能有效的對管網進行控制和管理。是燃氣管道球閥，工作使用壓力標準:1.6~6.4(MPa)，適用介質:液化氣、天然氣、等多種介質。

產品介紹：整體采用防火防爆結構，適用于高危險經常操作工況場合，結構特點閥體和球芯防火設計，閥桿結構防靜電設計，啟閉迅速、輕便。 流體阻力小。相對體積小，重量輕，便于維修。 密封性能好 不受安裝方向的限制，適用介質的流向可任意。 無振動，噪聲小。

型號:軟密封型[FQ641F]、[FQ641N、FQ647N]

【閥門閥體主要使用參數】：

①.使用主要功能：防火防靜管路

②.氣動執行器主要功能:開關、調節

③.氣動執行器主要作用：雙作用(開關型)、單作(常開或常閉)

④.氣源接口螺紋口徑：G1/8  G1/4

⑤.工作氣源壓力：(2-8bar)

⑥.球閥連接分類編號: 4.法蘭

⑦.球閥流道結構分類編號:1.直通式

⑧.軟密封材質標準：PTFE材質、N尼龍塑料材質。

⑨.球閥工作使用壓力標準:1.6~6.4(MPa)。

⑩.球閥標準制造口徑：DN15至DN800

?.球閥使用溫度標準:0℃至550℃。

?.球閥主體材質標準:鑄鋼、304-304L-316-316L不銹鋼等。

?.適用介質:水、蒸汽、油品、液化氣、天然氣、尿素等多種介質。

?.適用工況：化工、液化氣站、食品、制藥、城建、樓宇、給排水、水處理等

特點：

1、防靜電球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。

2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。

3、防靜電球閥采用全通徑或縮徑設計，流通阻力小。

4、金屬硬密封防靜電球閥采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。

5、防靜電球閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。

6、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。

7、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。

8、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。

9、自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。

FTQ641F進口防爆氣動調節球閥【材質選用】：

一、0℃至80℃常溫介質：清水、油、燃氣、污水、空氣等。選用材質（黃銅，塑料RRP/PVC，鑄鐵HT200/QT450，不銹鋼304/304L/316/3016L，碳鋼WCB、A105，鋁合金）

二、220℃至550℃高溫介質：熱油、焦爐氣、鍋爐水、蒸餾水、蒸汽等。選用材質（碳素鋼WCB/A105，不銹鋼304/304L/316/3016L，鉻鉬鋼）

三、-30℃至-198℃低溫介質：液氮、液氧、液氬、液體等。選用材質（不銹鋼304）

注意事項

國內燃氣管線現在越來越多，今天來介紹下采購燃氣球閥的注意事項：

1、盡可能降低閥門結構高度（指閥門流通斷面中心線到閥頂?shù)母叨龋詼p小埋管深度。

2、閥門頂部應裝有全封閉的啟閉指示器，便于檢查閥門所處狀態，是安全操作的重要條件。

3、全通徑設計，降低流阻，便于通過管道清掃器或管道探器，還應滿足不停輸封閉式開孔機在管道上開孔。

4、可靠的密封性能，軟密封閥門在1.1倍公稱額定使用壓力下不允許有任何察覺的內泄漏，硬密封閥門在1.1倍公稱額定使用壓力下允許的內泄漏量小于13DNmm3/s。這個要求是比較嚴格的，例如:500mm公稱通徑燃氣閥門的內泄漏量不能大于9ml/min，外泄漏是不允許的。

5、使用于地下管網的燃氣閥門的殼體應耐腐蝕，建議根據管線的輸送介質和使用壓力采用不同的殼體材質。

6、閥門的零部件設計應考慮采用少維護或免維護結構，盡可能減少檢修保養的工作量，減少因閥門檢修保養而封閉道路影響交通。

7、地下管線閥門絕大多數為人工啟閉，要求閥門的啟閉扭矩小，全程轉圈數合理，事故發生后能夠盡快切斷氣源。

8、我國城市道路底下各種管線擁擠，錯綜復雜，不宜開挖地下室窨井，因此推薦直埋式全焊接球閥。

安裝：

1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。

3)、準備與管道連接前，須沖洗和干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

5)、本類閥應安裝在管道的水平方向或垂直方向。

6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來管線的偏離。

7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

4、操作和使用

1)、操作前須確認管路和閥已被沖洗過。

2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(90°）時，閥關斷。反向旋轉1/4圈(90°)時，閥開啟。

3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。

上海儒柯其他產品：『防火防靜電球閥』『天燃氣球閥』『燃氣電磁閥』『防爆氣動球閥』『防爆電動球閥』

上海儒柯閥門品牌多年從事閥門設計=制造=銷售，【FTQ641F進口防爆氣動調節球閥】產品質量提供（質量三包）銷售后服務
