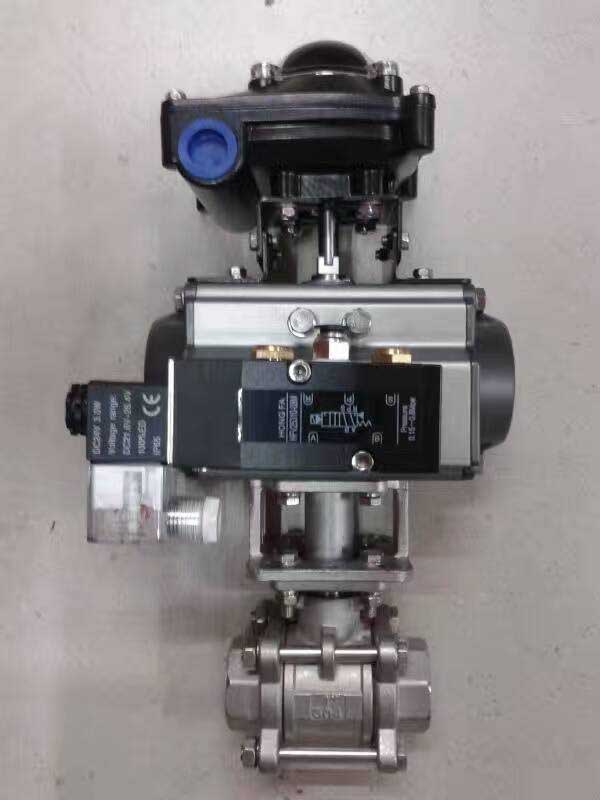

Q611F-16P304不銹鋼氣動球閥

產品介紹：Q611F-16P304不銹鋼氣動球閥適用于，常溫，中溫，高溫場合等多種介質。GT/AT單(雙)作執行器可配，不銹鋼(二通球閥、三通球閥、四通球閥、保溫球閥) 。是由壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90°。球閥結構優點，1.浮動球球閥結構2.固定球球閥結構3.彈性球球閥結構。

型號:軟密封型[Q6(1/2/4/5/6/7/8/9)(1/2/4/5/6)F-16P]、硬密封型 [Q6(1/2/4/5/6/7/8/9) (1/2/4/5/6)H-16P]

【閥門閥體主要使用參數】：

①.使用主要功能：流體截止通用型

②.氣動執行器主要功能:開關、調節

③.氣動執行器主要作用：雙作用(開關型)、單作(常開或常閉)

④.氣源接口螺紋口徑：G1/8  G1/4

⑤.工作氣源壓力：(2-8bar)

⑥.球閥連接分類編號: 1.內螺紋、2.外螺紋、4.法蘭、6焊接、7.對夾、8.卡篐、9.卡套

⑦.球閥流道結構分類編號:1.直通式、三通式(2.Y型-4.L型-5.T型)、6.四通式(X型)

⑧.密封材質標準：軟密封PTFE材質，PPL材質、硬密封304材質，G陶瓷材質。

⑨.球閥工作使用壓力標準:1.6至42(MPa)。

⑩.球閥標準制造口徑：DN15至DN800

?.球閥使用溫度標準:0℃至550℃。

?.球閥主體材質標準:碳素鋼、鉻鎳系不銹鋼等。

?.適用介質:水、蒸汽、油品、液化氣、天然氣、尿素等多種介質。

?.適用工況：化工、液化氣站、食品、制藥、城建、樓宇、給排水、水處理等

【材質選用】：

一、0℃至80℃常溫介質：清水、油、燃氣、污水、空氣等。選用材質（黃銅，塑料RRP/PVC，鑄鐵HT200/QT450，不銹鋼304/304L/316/3016L，碳鋼WCB、A105，鋁合金）

二、220℃至550℃高溫介質：熱油、焦爐氣、鍋爐水、蒸餾水、蒸汽等。選用材質（碳素鋼WCB/A105，不銹鋼304/304L/316/3016L，鉻鉬鋼）

三、-30℃至-198℃低溫介質：液氮、液氧、液氬、液體等。選用材質（不銹鋼304）

上海儒柯其他產品：『不銹鋼球閥』『不銹鋼閘閥』『不銹鋼蝶閥』『不銹鋼截止閥』『不銹鋼電磁閥』『不銹鋼隔膜閥』『不銹鋼過濾器』『不銹鋼電動球閥』『不銹鋼旋塞閥』『不銹鋼氣動調節式放料閥』『不銹鋼日標球閥』『不銹鋼美標球閥』

按結構形式可分：

一、浮動氣動球球閥

二、固定球氣動球閥

三、彈性球球閥

Q611F-16P304不銹鋼氣動球閥說明書

1.范圍：本說明書適用于法蘭連接端的電動（或氣動）球閥。

2.組成：由電動（或氣動）執行機構（20）與球閥閥體部分組成，其連接靠支架（18）和連接軸（17）。

3.使用限制，溫度和壓力限制：

·銘牌顯示有球閥在和最小操作溫度下所允許的操作壓力。

·使用PTFE或RTFE材質的閥座和密封件，操作溫度應在-200℃到550℃之間。其他類型的閥座和密封件的操作溫度，應受到RK工廠的檢核。

·閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的工作壓力。（例如：PN4.0，表明其操作溫度在-198℃～425℃時的工作壓力為40 Bar(4.0MPa)）。

·電動或氣動執行機構的注意事項參見其相應的說明書。

4.安裝

1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。

3)、準備與管道連接前，須沖洗和干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

5)、本類閥應安裝在管道的水平方向或垂直方向。

6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來管線的偏離。

7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

4、操作和使用

1)、操作前須確認管路和閥已被沖洗過。

2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。

3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。

5.維修

擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據。

上海儒柯閥門品牌多年從事閥門設計=制造=銷售，【Q611F-16P304不銹鋼氣動球閥】產品質量提供（質量三包）銷售后服務
