供應微電腦多功能拉力試驗機電線電纜拉力試驗機

CS8896拉力試驗機

一、項目簡介：

國內電子拉力試驗機起步于90年代初，我公司是吸取國外領技術、開發研制電子式拉力試驗機的企業之一。為提高企業產品的技術水平，公司先后吸取國內外技術，使公司的產品技術水平躍上了一個新的臺階。

二、使用領域：

該試驗機采用伺服電動機作為動力源；采用的芯片集成技術，本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、汽車配件、金屬材料及制造業。

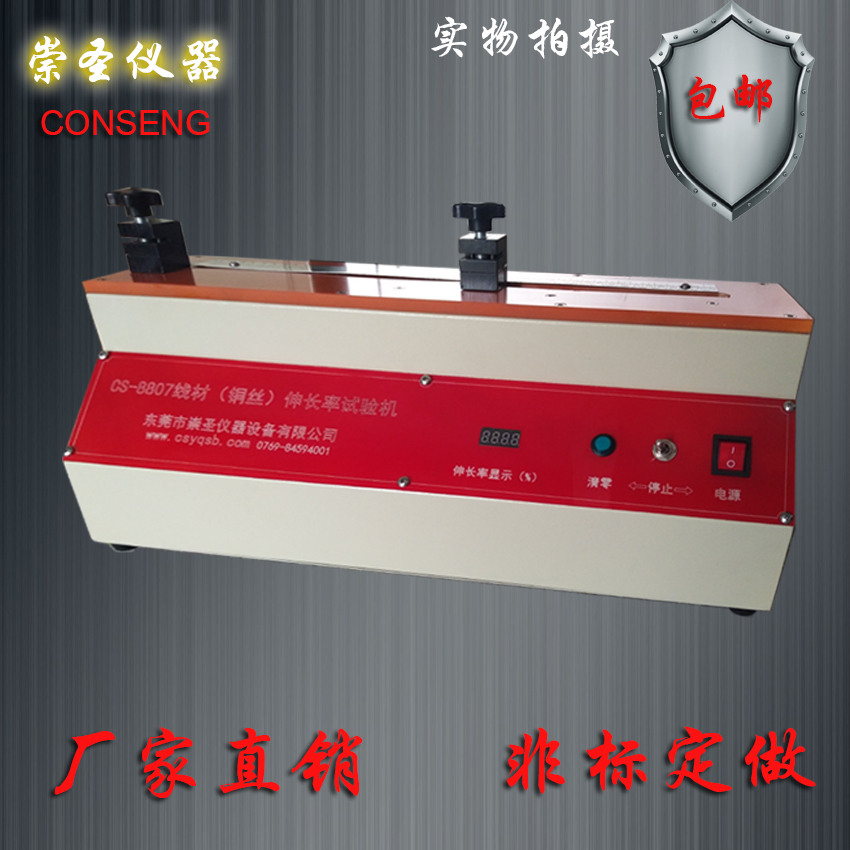

三、設備圖片

 四、重點描述：

l 主機：該機采用龍門落地式雙空間結構，上拉下壓，橫梁升降可以無級調速，更換立柱、絲杠、外罩后可改變?cè)囼?yàn)空間。傳動系統由低噪音圓弧同步齒輪帶減速系統、絲杠副組成，運行平穩，效率高、噪音低、無污染。

五、附具：

l 標準配置：杠桿式拉伸附具一付。杠桿式拉伸附具采用手動夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具體上下移動。試樣不受附加力，保證了試驗結果的準確性。

六、    功能特點

自動標定：系統可自動實現示值標準度的標定

在整個試驗過程中，大液晶實時顯示試驗力、峰值、位移、速度、狀態等

破斷判斷：試樣斷裂后，移動橫梁自動停止移動

限位保護：具有機械和控制兩級限位保護功能

七、主要技術指標

l 試驗力：5KN

l 試驗機等級: 0.5級

l 試驗力示值允許誤差極限：示值的±1%以內

l 負荷測量范圍：滿量程的2%～FS

l 位移示值極限誤差：示值的±1%以內

l 位移分辨率：0.01mm

l 位移速度調節范圍：0.01-300mm/min

l 位移速率控制精度：速率≥1mm/min時，設定值的±1%以內

l 有效試驗寬度：320mm

l 有效拉伸空間距離：0-600mm

l 設備主機外形尺寸（長×寬×高）：560×480×1730（mm）

l 試樣破壞后，移動橫梁自動停止移動（或自動返回初始位置）

l 具有程控和機械兩級限位保護

l 當負荷超過額定值3～5%時，自動停機

l 供電電源：220V，50Hz，750W

l 設備凈重：280Kg

八、試驗機主機配置

l 5kN高強度主機一臺

l 高精度光電編碼器一只（開思）

l 高精度交流伺服調速系統及交流伺服調速電機各一套（臺灣東元）

l 高精密滾珠絲杠副兩套（臺灣A)

l 高精度圓弧同步減速系統一套

l 5kN高精度輪輻傳感器一支(傳力）

l 試驗機拉伸輔具一套
