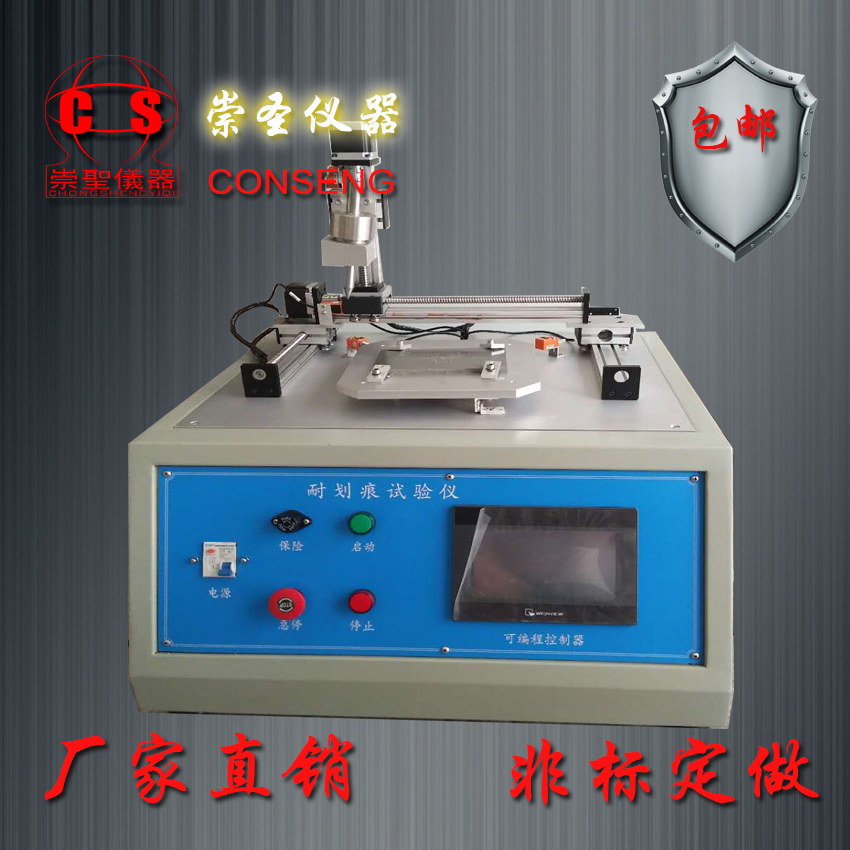

耐劃痕試驗儀（觸摸屏）

CS-9583耐劃痕試驗儀（觸摸屏）廠家直銷可定制新*

一、產品概述

本裝置是根據GB4943.1-2011第2.10.8.4條款、IEC60950第2.10.8.4條款、GB4706.1第21.2條款及IEC60335-1第21.2相關條款的要求設計制造，適用于家電及類似產品的固體絕緣的易觸及部件或印制板進行劃痕試驗，保證材料有足夠的強度而不被鋒利工具刺穿。
涂層耐劃痕試驗使用淬硬的鋼針來進行劃痕,鋼針的端部應呈錐形,頂角為 40°，其尖端應倒圓拋光，倒圓半徑為 0.25mm±0.02mm。 劃痕通過五對導電部分，包括其中間間隔，中間間隔應是試驗時承受電位梯度的部位。
進行劃痕試驗時，在垂直于導體邊緣的平面內，以 20mm/s±5mm/s 的速度進行劃痕。對鋼針應加上適當?shù)呢?fù)載，以使該鋼針沿其軸線方向能施加 10N±0.5N 的作用力，各道劃痕間隔至少應為 5mm，而且與樣品緣也至少應相距 5mm。
本機采用PLC+觸摸屏的控制系統，性能穩定；旋轉工作臺面，輕松實現縱橫兩個方向的劃痕試驗。

二、技術參數
1、輸入電壓：220V/50Hz；
2、控制系統：PLC + 觸摸屏；
3、驅動方式：步進電機驅動；
4、劃痕速度：0-25mm/s，可調；

5、試驗次數：0-9999次，可預置；
6、劃痕間距：0-50mm，可調；
7、工作臺面：可360°旋轉；
8、劃痕壓力：10N±0.5N，可加配20N砝碼實現30N±0.5N劃痕壓力；
9、劃痕針頭：R0.25±0.02mm；
