濟南仁碩——雞棚485監控方案

1、方案需求
| 家禽養殖 | |
| 需求描述 | 監測養殖場內溫濕度、光照度、CO2濃度、氨氣濃度及飼料稱重情況,通過485方式上傳,可實現超限告警。 |
| 備注 |
|
2、文案說明
(1)采集終端
濟南仁碩485型雞棚環境監測的測點包含:空氣溫濕度變送器、光照度變送器、CO2變送器。同時配合濟南仁碩模擬量轉485設備,可接入4~20mA輸出的氨氣傳感器、飼料稱重傳感器等。每個模擬量轉485模塊支持兩路模擬量輸入,用戶可根據實際現場需求來確定每種測點的數量。

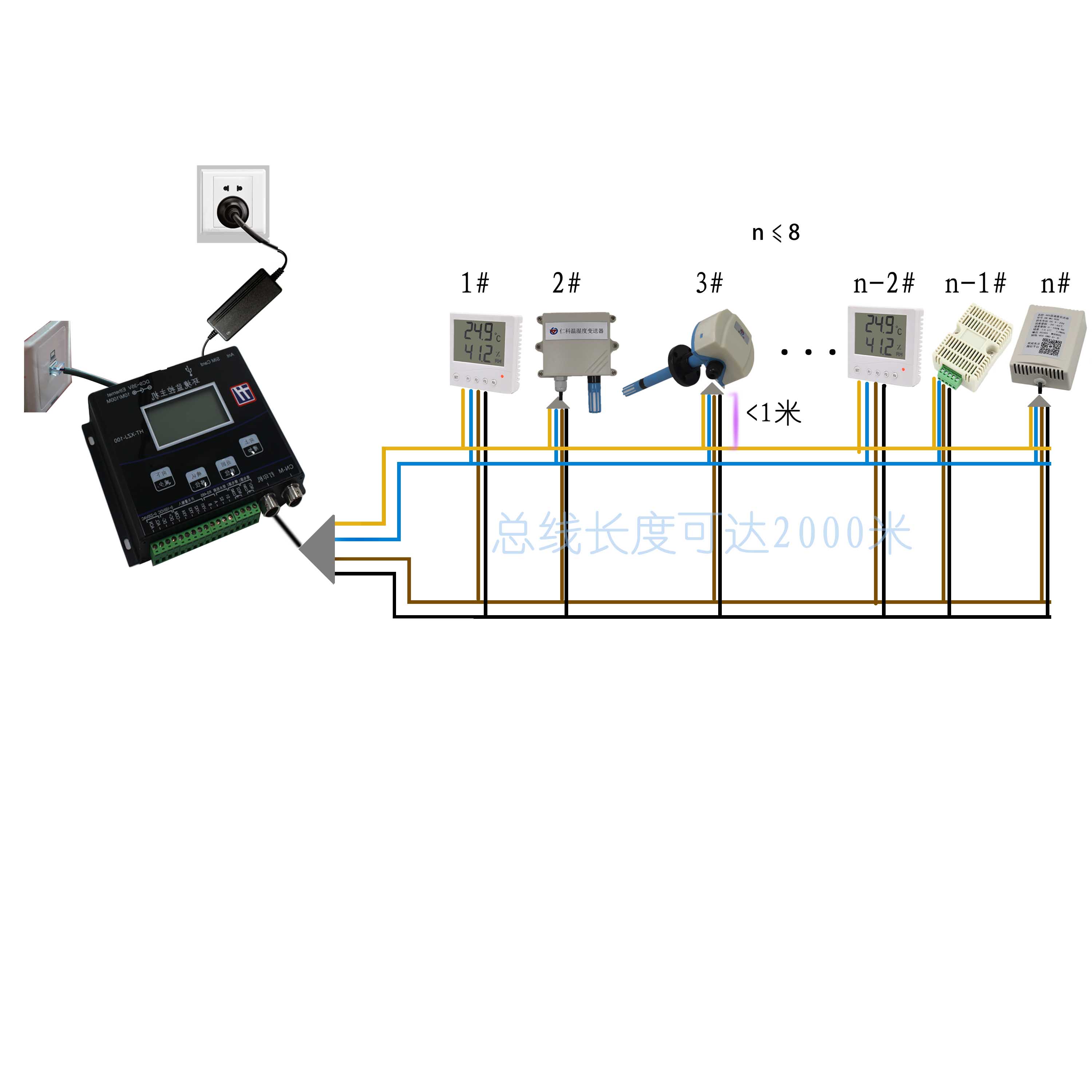

(2)485現場布線
485總線建議用RVV4*0.5的線纜,需要注意的是,485總線可以達到2000m,但是總線到每個測點的分支線不可以超過1m;24V電源線可伴隨485一起布線,但若測點數量超過25臺建議分段供電,一個485網絡里可容納250個485型測點。
(3)軟件平臺
所有測點均通過485方式上傳到電腦,配合濟南仁碩RS-RJ-K環境監控平臺可實現數據的實時顯示、實時曲線查看、歷史曲線查看、數據記錄、超限報警、、郵件報警、數據導出、分權限管理、地圖導入、局域網web訪問等功能,支持設備名稱、單位、轉換函數的自定義,實現對雞棚內環境的24小時不間斷的監測。
3、物料清單
| 設備名稱 | 型號 | 單價 | 數量 |
| 空氣溫濕度變送器 | RS-WS-N01-2-6 | 140 | 根據實際情況確定數量 |
| CO2變送器 | RS-CO2-N01-2 | 560 | |
| 光照度變送器 | RS-GZ-N01-2-65535 | 190 | |

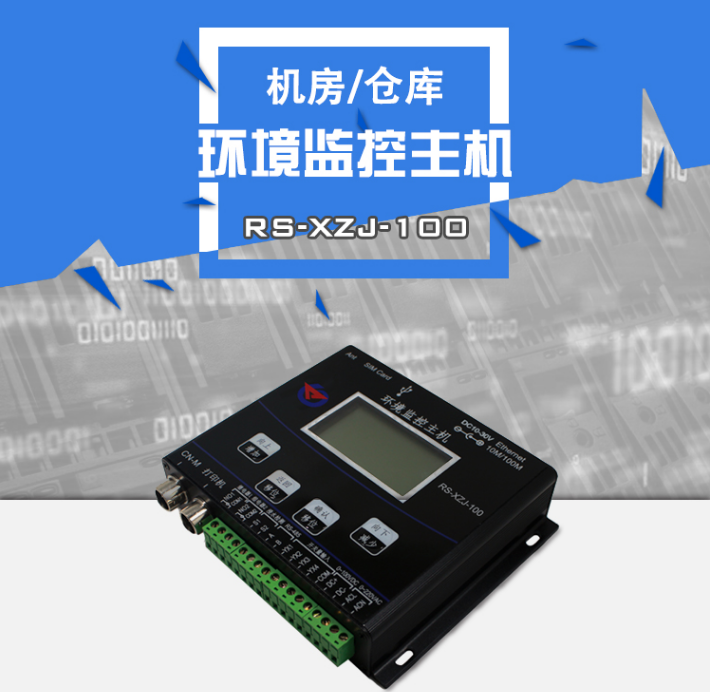

| 小主機 | RS-XZJ-100-Y-G | 1020 | |
| 高精度型模擬量轉485模塊 | RS-I20-485-G |
| |
| 氨氣傳感器(4~20mA) |
|
| 根據實際情況確定數量(需要客戶外購) |
| 稱重傳感器(4~20mA) |
|
| |
| USB轉485 | RS-USB-485-3 | 120 | 1個 |
| 24V電源 | RS-24-2A | 35 | 根據實際情況確定數量 |
| 溫濕度監控系統軟件 | RS-RJ-K | 800 | 1套帶LOG免費 |
| 線纜 | RVV4*0.5 |
| 若干米(客戶自備) |
| 電腦 |
|
| 1臺(客戶自備) |
