濟南仁碩——大棚485方案

1、方案需求
所屬行業 智能農業 需求描述 檢測大棚內空氣溫濕度、土壤水分和土壤溫度、二氧化碳濃度、光照度,現場有市電,通過小主機將數據上傳云平臺,并通過小主機485口連接PLC實現控制 備注
2、文案說明

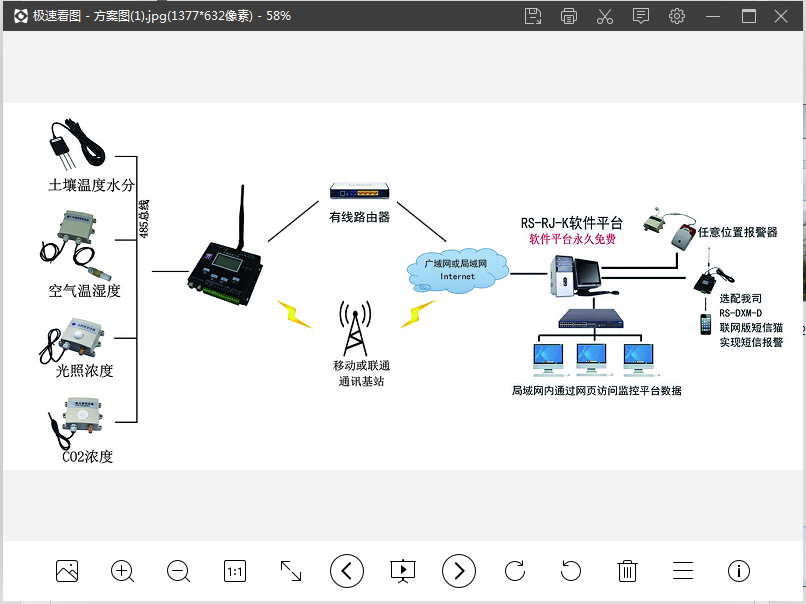

控制方案圖:
(1)方案流程

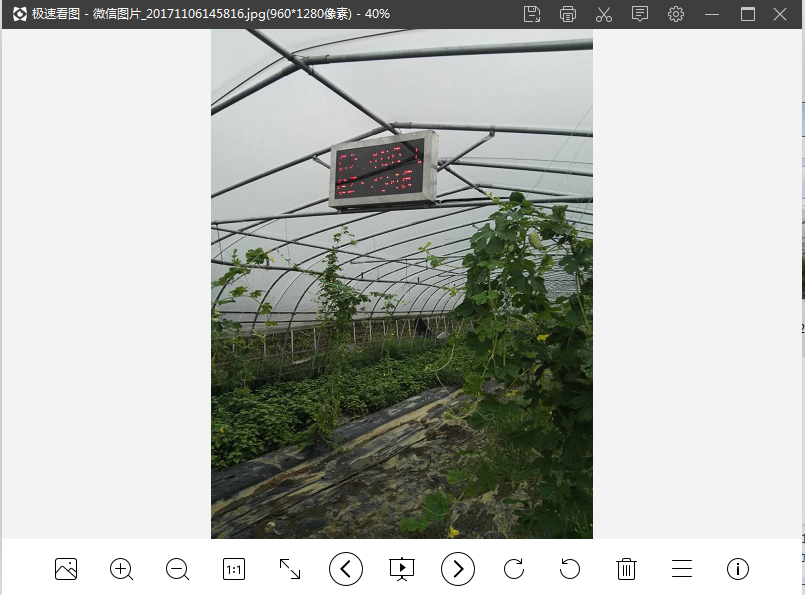

濟南仁碩智能大棚環境監測的測點包含空氣溫濕度變送器、光照度變送器、二氧化碳變送器、土壤溫度水分變送器等環境監控設備。用戶可根據實際現場需求來確定每種測點的數量。 所有測點通過RVV4*0.5線連接到環境主機,主機有兩個485輸出口,其中一路可以上傳至組態屏,組態屏根據需求定制關聯到繼電器。實現自動控制,手動控制。另外一路可以接LED顯示屏,實現現場的實時顯示。

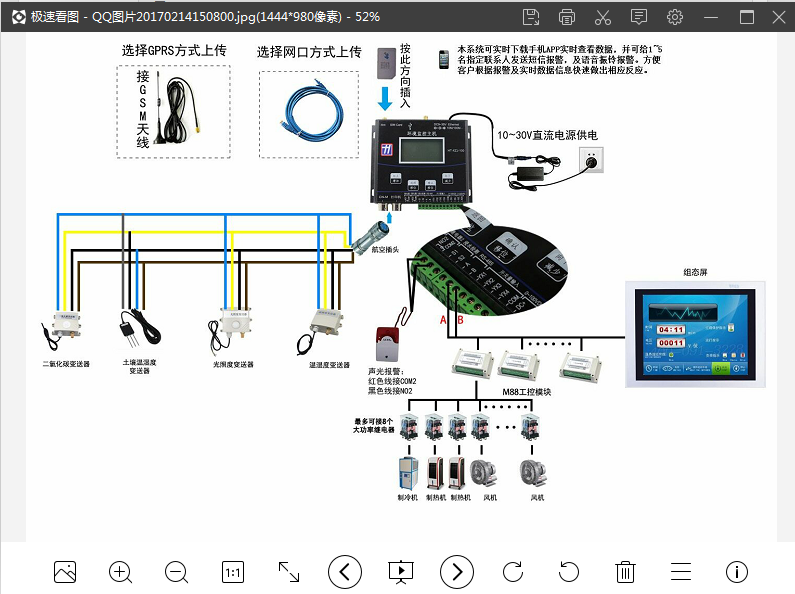

(2)485現場布線
485總線建議用RVV4*0.5的線纜,需要注意的是,485總線可以達到2000m,但是總線到每個測點的分支線不可以超過1m;24V電源線可伴隨485一起布線,但若測點數量超過25臺建議分段供電
(3)軟件平臺
所有測點均通過網絡的方式上傳到電腦,配合濟南仁碩RS-RJ-K環境監控平臺可實現數據的實時顯示、實時曲線查看、歷史曲線查看、數據記錄、超限報警、報警、郵件報警、數據導出、遠程web訪問等功能,實現對大棚內環境量的24小時不間斷的全程監測。
3、物料清單
