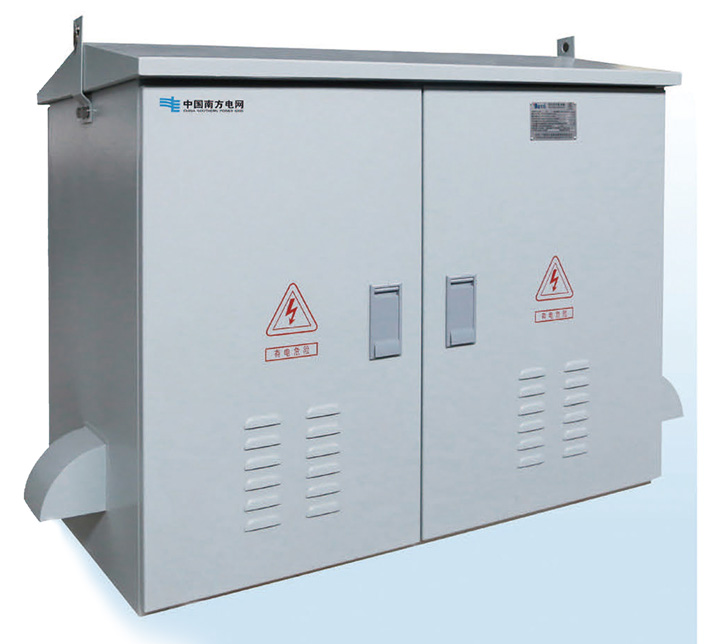

JP系列低壓綜合配電箱，廣州配電箱廠家戶外配電及無功補償綜合箱

1 簡 介

JP系列低壓綜合配電箱是根據其安全、可靠、合理、經濟、 節能的原則而設計的一種新型戶外配電及無功補償綜合箱。適用于城網、農網改造、工礦企業、路燈照明、商住小區等交流頻率50Hz、額定電壓400V的戶外臺變低壓側配電系統中；具有電能分配、電能計量、數據采集、電壓監測、過流保護、低壓防雷、無功補償?shù)裙δ埽瑫r(shí)可根據用戶要求加入漏電保護功能。該產品執行GB7251.12-2013、GB/T 15576-2008 標準。

產品具有結構新穎、合理、防護等級高、安裝調試、維護及檢修方便等優點。

2 型號說明

3 遵循的標準

■GB 7251.12 低壓成套開關設備和控制設備 第2部分：

成套電力開關和控 制設備

■GB/T 15576 低壓成套無功功率補償裝置

■GB/T 10233 低壓成套開關設備和電控設備基本試驗方法

■GB 13955 剩余電流動作保護裝置安裝和運行

■GB 4208 外殼防護等級（IP代碼）

■GB/Z 6829 剩余電流動作保護電器的一般要求

■GB 14048.2 低壓幵關設備和控制設備第2部分：斷路器

■GB/T 17626.2 電磁兼容試驗和測量技術靜電放電抗擾度試驗

■GB/T 17626.3 電磁兼容試驗和測量技術射頻電磁場輻射抗擾

度試驗

■GB/T 17626.4 電磁兼容試驗和測量技術電快速瞬變脈沖群抗

擾度試驗

■GB/T 17626.5 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試

驗

■DL/T 375 戶外配電箱通用技術條件

■DL/T499 農村低壓電力技術規程

4 工作條件

■ 海拔高度：≤ 2000m (高海拔地區可根據用戶要求定制）；

■ 環境溫度：-25℃~+55℃;

■ 相對濕度：25℃時≤95% (相對環境溫度為-25℃~55℃):

■ 環境條件：無易燃、易爆、嚴重污移、化學腐蝕及劇烈震動的

場所；

■ 安裝位置：與地面垂直的傾斜度不超過5°。

5 外形結構特點

■ 裝置外形尺寸及結構設計合理，方便安裝、巡視和檢修。

■ 內部按功能分隔成計量室、進線室、饋電開關室、無功補償室。計量裝置和計量互感器獨立安裝在同一室，單獨設門并設有觀察窗，與其它室分隔，具備防竊電功能。

■ 箱體采用優質鋼板（或不銹鋼板）和角鋼焊接而成，箱體表面噴塑處理，有效防止淚痕，按III級污染等級設計，防護等級達到IP44,能夠防雨、防塵、防電磁干擾等。殼體使用壽命至少保證10年。

■ 設置搬運吊耳，有足夠的強度確保運輸和安裝過程中不會變形

■ 裝置門的開合角度大于90°,能靈活啟閉。

■ 具有自然通風功能，頂部設防雨隔熱頂蓋。

■ 進線方式采用箱體側面或底進式，設置防水彎頭，方便電纜接線。出線采用箱體側面出線和下面出線兩種形式，進出線孔用環氧樹脂板封堵。

■ 焊接、組配、防腐處理等工藝符合相關標準，無虛焊、毛 刺、撕邊、搭接不工整等現象。

■ 配電箱按個電網公司要求統一絲印安全警示標識。

６ 功能特點

■ 功能單元?jiǎng)澐譃槲鍌€(gè)部分：計量單元、測量單元、控制保護

單元、防雷保護和接地保護單元、帶有補償功能的還有無功

補償單元。

■ 計量單元：設置有獨立的安裝空間，根據不同地區要求，可

選擇不同的表計和計量方式。如需本公司安裝電流互感器精

度不低于0.2S級。電能表為多功能電度表（具有電力參數無

線傳輸功能的智能終端）。

■ 測量單元：滿足電壓、電流基本量測量。電壓表能測量線電

壓和相電壓，表計精度在1.5級及以上。電流表能測量三相

電流，表計精度在1.5級及以上。

■ 控制保護單元:主控制回路采用斷路器，進出線除具備投切

正常負荷的控制功能外，還具有過流、過負荷等異常跳閘的

基本保護功能；分路裝置可根據實際方案裝置具有剩余電

流動作保護功能的元器件。

■ 防雷保護和接地單元：防雷保護元件選擇低壓交流無間隙

氧化鋅避雷器。金屬外殼可作為內、外部接地的主接地體，

設置公共接地端子并有明顯的接地標識。金屬外殼的配電

箱在運行時外殼必須接地。

■ 無功補償單元（適用帶無功補償?shù)呐潆娤洌簾o功補償方式采用自動調整方式補償。采用混補方式，即三相共同補償與單相分別補償搭配方式。無涌流復合投切開關，采用可控硅控制，實現電壓過零開通或關斷，保證開關導通期間無電能損耗，無浪涌電流對電容和電網無沖擊。電容器選用低壓自愈式電容器。 電容器在額定電網中切除后，3min之內將殘壓控制在 50V以下。

控制器采用具有配變運行數據監測與無功補償控制功能為一體配變管理終端， 該配變終端能夠自動采集電流電壓并能夠據此計算有功功率、無功功率、有無功電量， 能夠根據功率因數、電壓邏輯進行自動分相分級投切電容器。
