1 特 點

■ 結構緊湊：以較小的空間容納較多的功能單元

■ 零部件通用性強，組裝靈活

■ 采用標準模塊設計：有五個尺寸系列標準單元，用戶可根據

需要任意選用組*

■ 技術性能高：MCC柜垂直母線額定短時耐受電流為80KA,水

平母線采用柜臺平置式排列布局，能承受176KA的峰值耐受

電流，達到當代國際水平

2 概 述

GCS型低壓抽出式開關柜( 以下簡稱裝置)是電力工業部、

機械工業部以促進我國低壓配電行業的技術進步， 加速低壓配電

成套開關設備的更新?lián)Q代。目前在全國范圍內已得到廣泛地選用。

裝置適用于發電廠、變電站、石油化工部門、廠礦企業、高

層建筑等低壓配電系統的動力、配電和電動機控制中心、電容補

償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制用。

在大單機容量的發電廠、大規模石化等行業的低壓動力控制

中心和電動機控制中心等電力使用場合時能滿足與計算機接口的

特殊要求。裝置符合IEC60439-1 、GB7251.1-1997 、

JB/T9661-1999等標準。

3 正常使用環境和條件

周圍空氣溫度不高于＋40 ℃，不低于-5 ℃，并且24 小時內其平均溫度不高于＋35 ℃。

天氣條件，空氣清潔，相對濕度在高溫度為＋40 ℃時不超過50% ，在較低溫度時允許有較高的相對濕度，例如＋20 ℃時為90% ，但應考慮到由于溫度變化， 有可能會偶然地產生適度的凝露。海撥高度不超過2000 米。

本裝置適用于以下溫度的運輸和儲存過程： -25 ℃至＋55 ℃的范圍之間，在短時間內（不超過24 小時）可達＋70 ℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷， 而且在正常條件下應能正常工作。

如果上述使用條件不能滿足時， 應由用戶和巨正上電氣協商解決。

4 型號說明

5 電氣性能

· 主電路方案

裝置主電路方案共36 組118 個規格，不包括由于輔助電路的控制與保護的變化而派生的方案和規格。

主電路方案額定工作電流為4000A ，適合2500kVA 及以下的配電變壓器選用。

此外，為適應供用電提高功率因數的需要而設計了電容器補償柜：考慮綜合投資的需要而設計了電抗器柜。

· 母線

為提高母線動熱穩定能力和改善接觸面的溫升，裝置全部采用TMY T2 系列硬銅排，銅排的連接部分必須搪錫，推薦采用全長搪錫，也可以選用全長鍍銀銅母線。

水平母線：水平母線置于柜后部母線隔室內， 3 150A 及以上為下雙層布置， 2500A 以下為單層布置， 每相由4 條或2 條母排組成，大大提高了母線的短路強度。

裝置水平母線銅排選用如下表

垂直母線： 用于抽屜的垂直母線采用“L ”形硬銅鍍錫母線。L型母線規格（ mm) :

中性接地母線z 采用硬銅排貫通水平中性接地線（ PEN ），或者接地＋中性線CPEN ）規格如表：

·電器元件選擇

裝置主要選用技術性能指標，采用尋｜進技術國內己能批量生產的電器元件。

6 結構特點

裝置的主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式。

裝置各功能室嚴格分開，其陽室主要分為功能單元室、母線室、電纜室，各單元的功能作用相對獨立。

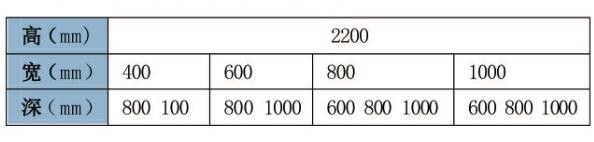

裝置電纜室上F均有出線通道，解決了老產品無法上出線的難題。裝置柜體的尺寸系列如F表：

功能單元

一個抽屜為一個獨立功能單元。

抽屜分為二分之一單元、一單元、二單元、三單元四個尺寸系列，回路的額定電流在400A 以下。

 一個單元抽屜的尺寸為： 160 × 560 × 407 （高寬深），二分之一單元抽屜的寬度280，二單元、三單元僅以高度做二倍、三倍的變化，其余尺寸均同一單元。

功能單元的抽屜可以方便的實現互換。

裝置的每柜內可以配置11 個一單元的抽屜或22 個二分之一單元的抽屜。

抽屜進出線根據回路電流大小采用不同片數的同一規范片式接插件，一片接插件＜200A 。

二分之一抽屜與電繩室的轉接，采用背板式結構的轉接件。單元抽屜與電纜室的轉接采用棒式結構的轉接件。

抽屜面板有合、斷、試驗、抽出等位置的明顯標志，抽出設有機械聯鎖裝置。

饋線柜和電動機控制柜設有的電纜陽室，功能單元室與電纜陽室內電纜連接通過轉接件或轉接銅排實現，既提高了電纜的使用可靠性，又極大的方便了用戶對電纜的安裝與維修。

電纜陽室有二個寬度尺寸（ 240mm 和440mm）可供選用，視電纜數量，截面和用戶安裝維修方便的要求而定。

裝置的功能單元輔助接點對數一單元及以上的為32 對， 1/2 單元的為20 對，能滿足自動化用戶和計算機接U 的需要。

考慮到干式變壓器使用的普遍性、安全性和油浸變壓器的經濟性，

裝置既可以與干式變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接。

裝置按三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N 、PEN 方式。

柜體的防護等級為IP30 、IP40 用戶可以按需要選用。
