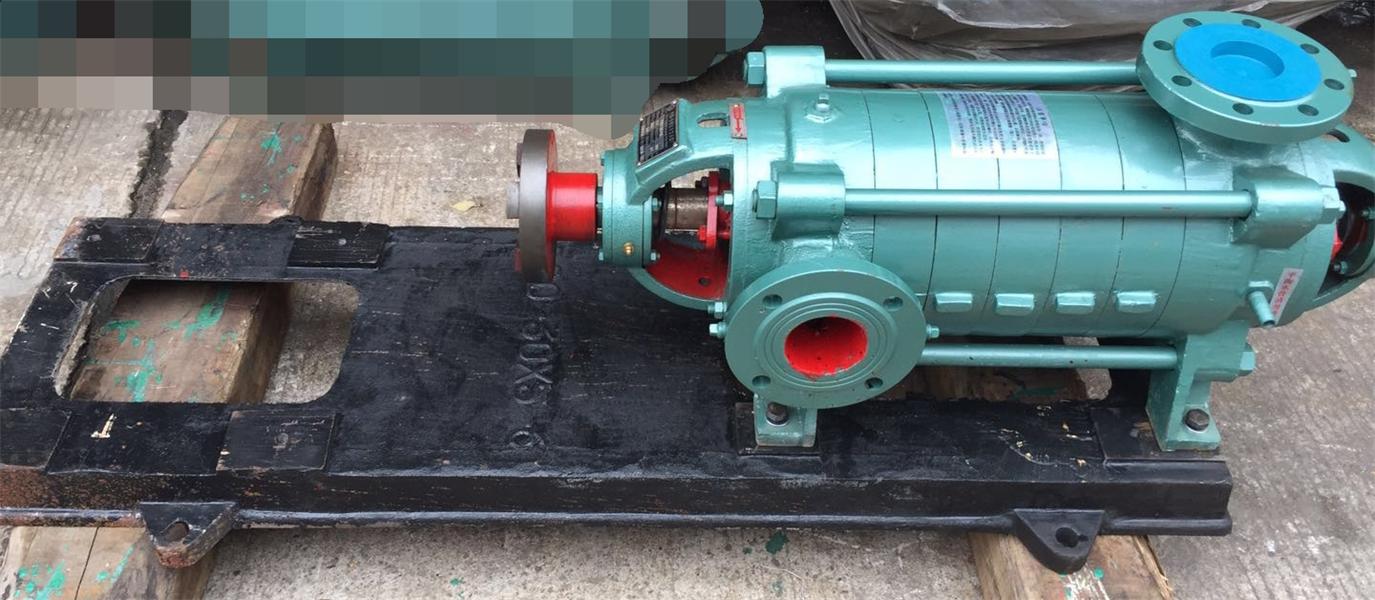

湘楚東方D6-25*2 湘楚東方
型號意義
D(DG、MD、DF、DY)46-30×3
D —— 多級臥式離心泵
DG —— 多級鍋爐給水泵
Dm —— 耐磨多級離心泵
DF —— 多級耐腐蝕離心泵
DY —— 多級離心油泵
46 —— 泵設計點流量為46m3/h
30 —— 泵單級設計點揚程為30m
3 —— 泵的級數為3
結構特點
該泵系臥式、單吸、分段式多級離心泵,吸入口為水平方向,吐出口與水平垂直向上。泵的進水段、中段、出水段、軸承體待泵殼體部分通過拉緊螺栓聯成一體,并根據泵的揚程選擇泵的級數。
該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成,其中葉輪的數量根據泵的級數而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承,軸承按型號不同而定,均不承受軸向力,其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動,不能采用向心球軸承。滾動軸承用油膩潤滑,滑動軸承用稀油潤滑,并用油環進行自潤滑,循環水冷卻。
泵的進水段、中段、出水段之間的密封面均采用 潤滑脂密封,轉子部分與固定部分之間裝有密封環、導葉套等進行密封,當密封環和導葉套的磨損程度己影響泵的工作性能時應予以更換。
軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時,填料環的位置安放要正確,填料的松緊程度必須適當,以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內,腔內要通入一定壓力的水,起水封、水冷卻或水潤滑任憑。在軸封處裝有可更換的軸套,以保護泵軸。
從原電機方向看,泵為順時針方向旋轉。
另外,本公司能根據用戶需求實現該系列泵多出口的結構及功能。
