廠家直銷 火花機無感電阻波紋電阻 老化電阻

 波紋電阻結構由三部分組成

采用陶瓷管作為骨架，用制作成波紋狀合金電阻絲均勻地繞制在骨架上，表面有耐高溫的絕緣涂料，安裝方便，具有良好散熱能力，可用于變頻器制動，伺服系統，電源燈電器。

陶瓷管   是合金電阻絲的骨架，同時具有散熱器的功效；

合金電阻 扁帶波浪形狀，纏繞在陶瓷管表面上，負責將電機 的再生電能轉化為熱能；

 涂層     涂在合金電阻絲的表面上，具有耐高溫的特性，功 用是阻燃。

該50W波紋電阻采用特制波狀扁絲繞制，結合緊密，散熱量好，并且工作時無噪音、無干擾、不產生對人有害磁場。生產是有嚴格工藝要求。表面立式波紋有利于散熱減少寄生電感量，并選用高阻燃無機涂層，有效保護電阻絲不被氧化，延長使用壽命。  廣泛運用于變頻器、電梯、起重機、軋機、拉絲機、離心機、負載試驗。

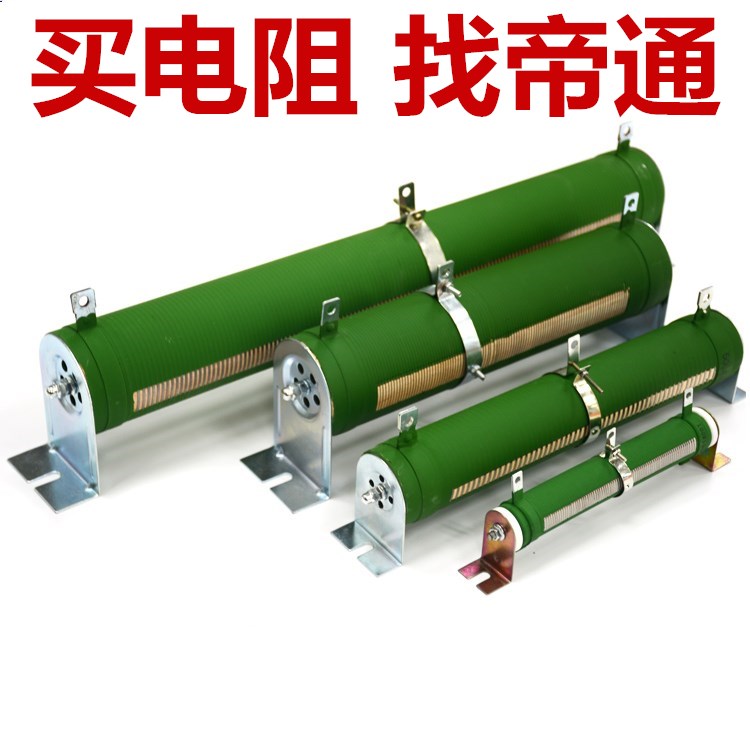

波紋電阻外形圖

波紋電阻如何保護變頻器

電機在快速停車過程中，由于慣性作用，會產生大量的再生電能，如果不及時消耗掉這部分再生電能，就會直接作用于 變頻器的直流電路部分，輕者，變頻器會報故障，重者，則會損害變頻器；50W波紋電阻的應用，很好的解決了這個問題，保護變頻器不受電機再生電能的危害

波紋電阻保證電源電網絡

波紋電阻將電機快速制動過程中的再生電能直接轉化為熱能，這樣再生電能就不會反饋到電源電網絡中，不會造成電網電壓波動，從而起到了保證電源網絡的平穩運行的作用。

波紋電阻阻值選擇

波紋電阻的選擇除受到變頻器能耗制動單元允許電流的限制外，與制動單元也并無明確的對應關系，其阻值主要根據所需制動轉矩的大小選擇，功率根據電阻的阻值和使用率確定。 波紋電阻阻值的選定有一個不可違背的原則：應保證流過波紋電阻的電流IC小于制動單元的允許 電流輸出能力，即：R > 800/Ic其中：800 —— 變頻器直流側所可能出現的 直流電壓。Ic —— 制動單元的 允許電流。為充分利用所選用的變頻器制動單元的容量，通常波紋電阻阻值的選取以接近上式計算的 小值為 經濟、同時還可獲得 的制動轉矩，然而這需要較大的波紋電阻功率。在某些情況下，并不需要很大的制動轉矩，此時比較經濟的辦法是選擇較大的波紋電阻阻值、也因此可以減小波紋電阻的功率，從而減少購買波紋電阻所需的費用，這樣的代價是制動單元的容量沒有得到充分利用。

波紋電阻使用率

波紋電阻使用率規定了波紋電阻的使用效率，以避免波紋電阻過熱而損壞，它會影響制動單元的制動效果。波紋電阻的使用率設置越低，電阻的發熱程度越小，電阻上消耗的能量越少，制動效果越差。同時，制動單元的容量也沒有得到充分利用。理論上講，波紋電阻使用率為 時，對制動單元容量的利用 充分，制動效果也 明顯，然而這需要較大的波紋電阻功率的代價，使用者應綜合考慮。在波紋電阻阻值和功率都已經確定的前提下，對于減速較慢的大慣性負載，選取較低的電阻使用率會取得較好的效果。對于需要快速停機的負載，宜選取較大波紋電阻使用率。

一、能耗制動過程

 1、制動概況

原則上是沒有影響的。但如果頻繁的上電，電容的充電電阻就會頻繁的受到?jīng)_擊，網側整流如果結構是帶晶閘管軟上電的問題就不大了。但不管什么結構，上電的沖擊都是有的（主回路，控制回路等）。

第二個問題，有點復雜，要定量分析。有的變頻器是有網側電源判斷電路的，當網側電源斷電后，變頻器會開始自由停車（或并且給出報警信號）。有的是根據直流總線電壓來推斷的，控制電壓也來自于直流總線，如果網側斷電前變頻器已經開始減速停車，且負載有足夠的轉動慣量，已經開始把能量回饋給變頻器，就會在斷電后仍然有足夠的直流總線電壓，控制電源仍然存在，制動回路仍然會工作（適用再生制動，注意，直流制動是沒有能力回饋的），把負載的能力回饋到波紋電阻上，當回饋的能量不足以保持直流總線電壓時，控制回路掉電，變頻器進入自由停車狀態。也就是說網側電源掉電后，變頻器仍然會保持制動力矩一段時間，前提是網側掉電前變頻器要進入減速停車狀態，而且要變頻器支持這一功能。
