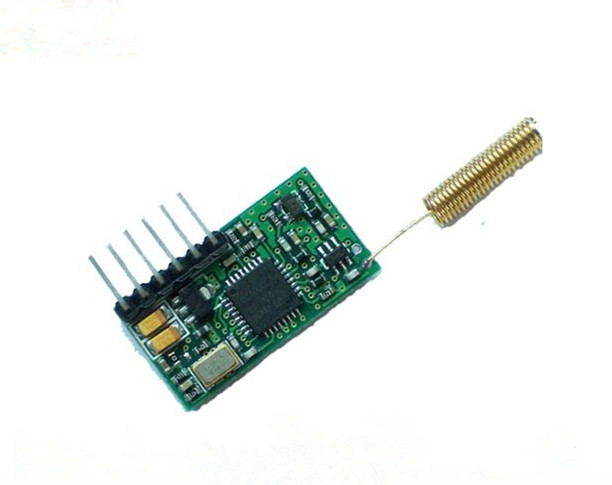

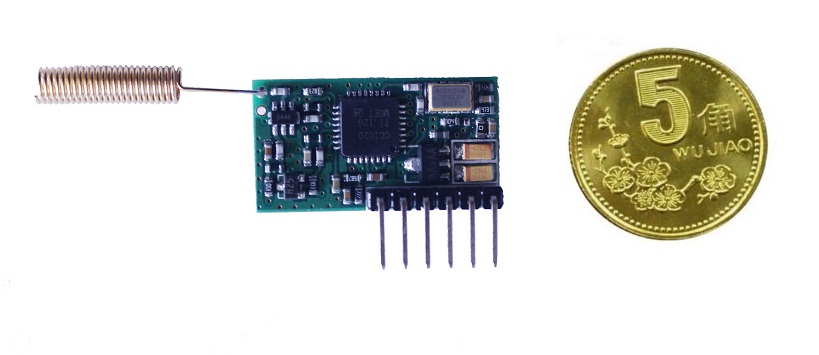

KYL-500U無線數傳模塊，嵌入式無線采集器，近距離無線收發器

1、載波頻率： 433MHz， 450MHz，470MHz，868MHz，915MHz等 ISM頻段；
2、8個通訊信道，也可根據客戶要求擴展到16/32/64信道；
3、多種傳輸數率：1200、2400、4800、9600、19200、38400bps；
4、數據格式：8N1/8E1/8O1(也可提供其它格式，如9位數據位以滿足多機通訊的要求)；
5、多種接口方式：RS232/RS485/TTL可選
6、透明的數據傳輸，所收即所發，可跟各種各樣協議的終端無縫連接；
7、智能數據控制，用戶無需編制多余的程序，即使是半雙工通信，用戶也無需編制多余的程序，只要從接口收/發數據即可，

   其它如空中收/發轉換，控制等操作，模塊自動完成。
8、低功耗；接收電流20mA（TTL接口方式），發射電流30mA（20mW）
9、工業級設計，采用器件及高精度溫補晶體，滿足全天候工作的需要。可靠工作溫度可達-35℃ ～ +80℃；
10、大的數據緩沖區，終端可連續發送數據給模塊，而不會發生緩沖溢出及數據丟失；

11、可跟KYL系列其它中功率（1W，2W），大功率（5W）兼容，方便、靈活組網；
12、符合EN 300220 and ARIB STD-T67標準。

水、電、氣等無線抄表系統；
樓宇自動化、安防、機房設備無線監控、門禁系統;
無線呼叫系統、無線排隊機、醫療器皿;
無線、PDA ;
無線數據傳輸，自動化數據采集系統;
無線LED顯示屏、搶答器等、智能交通;
RS-485總線轉為無線通訊，如PLC等。

                                                     500U接口示意圖

 表：信道號跟RF頻率對應關系表

1、模塊A發射數據到模塊B接收到數據的時

    即終端A（與模塊A相連接）通過無線把數據發給終端B（與B模塊相連接），所產生的延遲時間。固定為

發射15個字節所用的時間，這個時間跟空中速率有關，而跟串口速率無關。具體如下：


表：空中速率與延時的關系

2、模塊收發轉換時間

      即模塊從接收狀態轉換到發射狀態或者從發射狀態轉換到接收狀態所需要的時間，在這這段時間內

（100us）模塊不能接收到空中數據。

電源：

    KYL-500U 使用直流電源，電壓+3.3~6.0V。根據用戶的需要，可以與其它設備共用電源，但請選擇紋

波系數較好的電源，如果有條件話，可采用5V 穩壓片單獨供電。建議不要使用開關電源，如果必須使

用開關電源，請注意開關脈沖對無線模塊的干擾。另外，系統設備中若有其他設備，則需可靠接地。若沒有

條件可靠接入大地，則可自成一地，但必須與市電完全隔離。

電源的輸出電流應該大于模塊工作電流的1.5倍

無線模塊與計算機的連接圖：

包裝配件

1、標準配件

1、KYL-500U無線傳輸模塊一只。

2、6pin 扁平聯接線一條。

圖：標準配件

2、可選配件

1、TTL接口編程連接線。（方便用戶通過電腦的232接口對模塊參數進行設置）

2、電源

3、可選天線。（用戶可跟據自己的實際使用情況，選擇適合自己的天線，使通訊效果達到

圖：可選配件
