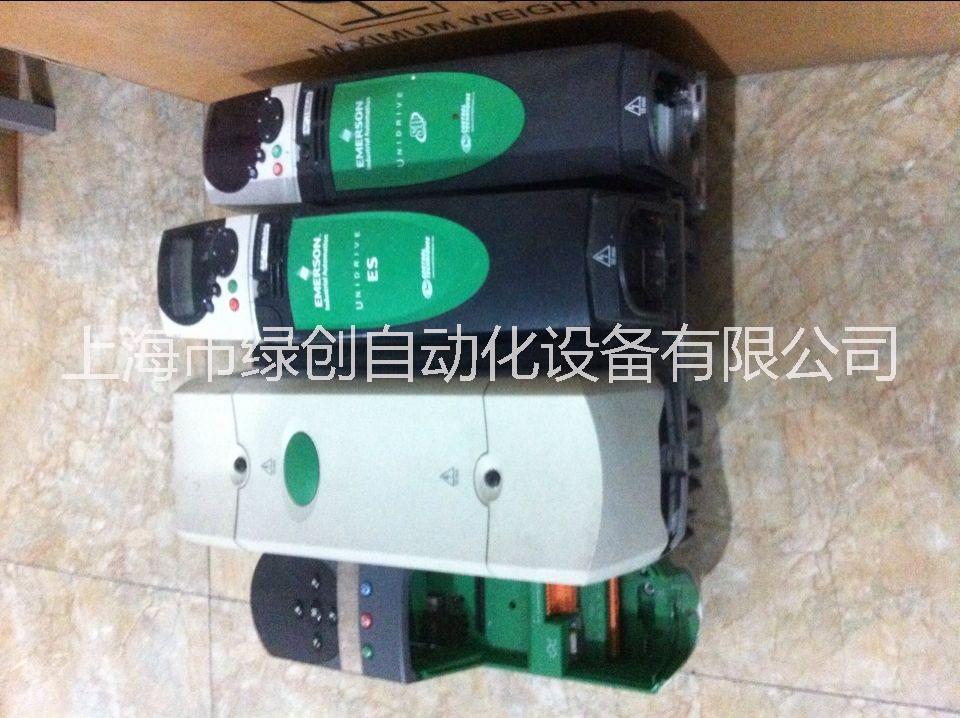

[ES3403 艾默生CT]
郵箱:
手機:
2 unidrive es特點及配置
2.1 unidrive es的特點
unidrive es變頻器也稱為電梯變頻器或電梯驅動器,屬于電梯變頻器范疇,結合電梯的多段速控制要求,具有一下典型特點:
(1)的自整定方式:靜態/動態自整定模式,電流環自整定。
(2)更新周期250ms;響應頻率帶寬達到150hz。
(3)0.1r/min~0.001r/min高精度給定,精密定位。
(4)轉矩前饋-保證加速時的小速度跟隨誤差。
(5)設定值可達小數點后兩位-精密轉矩應用:力學測量設備。
(6)速度環增益可選,應用于多速段控制或多電機分時控制。
(7)載波頻率可調,高載波頻率12khz,靜音控制。
(8)改善輸出波形,降低馬達發熱。
2.2 應用配置
(1)es驅動器內置pg接口,可接收多種類型的編碼器。
(2)全系列5.5kw-45kw內置制動單元。
(3)可以支持48v-72v供電應用于電梯緊急救援。
(4)可選用智能卡smartcard進行參數拷貝和上傳。
(5)可使用軟件ctsoft在線更改和查看參數,使用ctscope在線監測電梯運行曲線。
3 電梯電控系統設計與調試
3.1 電梯運行控制邏輯
(1)控制器根據實際需要給出正/反轉運行信號,對應電梯的上行/下行,再給出抱閘信號,使曳引機松閘。
(2)es驅動器在零速給出力矩,使轎廂與對重相對平衡。
(3)控制器根據到達的層樓相應給出速度選擇信號,es給定出運行頻率;運行過程中給出減速信號、平層信號;
(4)最后es根據給定的速度選擇信號,相應的調節輸出頻率直到停止。
3.2 es輸入、輸出信號
(1)es輸入信號為:上、下行方向指令、爬行、低速、高速、檢修速度等各種速度編碼指令及復位和使能信號,es輸出信號為:驅動器準備就緒信號和運行中信號。
(2)es變頻器接線及端子接口參數。
圖1為es變頻器端子接線圖。表1是設定的es端子接口參數
