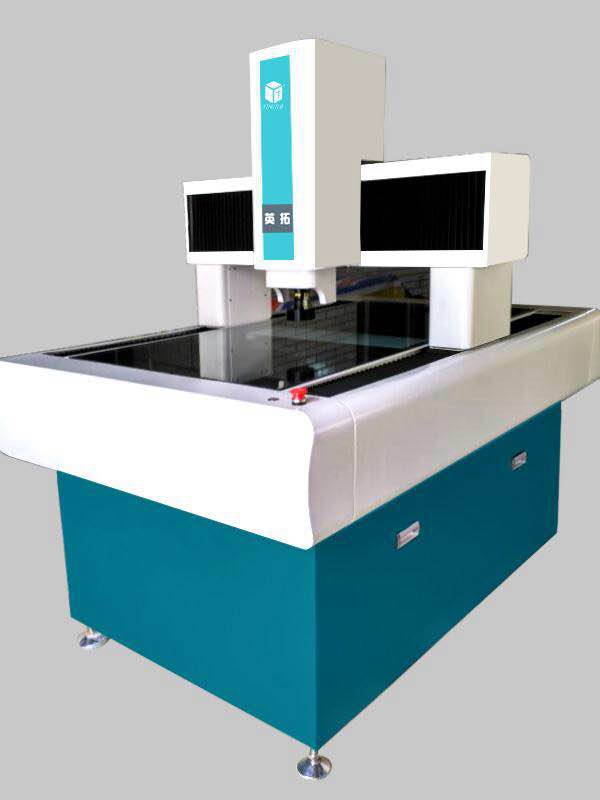

大行程影像測量儀

產品用途

該儀器適用于以二維坐標測量為目的的一切應用領域，主要用于各種零件幾何尺寸的精密測量，測量精度可以達到微米級。適用于五金塑膠、模具、鐘表、電子、手機等各種行業，配合自主研發的測量軟件，可測量包括點、線、圓、孤、三角形、距形、閉云線等幾何形狀的尺寸大小，同時可以測量各種零件特征的形位公差，包括平行度、直線度、圓度、孤度、傾斜度、位置度等。并且能進行非接觸式測量、快捷批量測量、復雜零件測量等。

產品特點

1.自主研發的精密測量軟件，配合高清晰的彩色攝像機，精準的抓邊能力，可測量較復雜的工件；

2.具有快速自動對焦、自動尋邊、強大的編程和自動測量功能；

3.采用亞像素細分技術，提高邊界分辨能力；

4.配置操縱手柄，也可以軟件程控；

5.SPC數據處理分析，大批量治具測量；

6.三軸伺服控制，定位精度高、速度快、運行平衡；

7.程控恒流驅動式八區表面冷光光源，適用各類工件測量；

8.標配激光指示器，快速尋找被測工件具體位置；

9.選配同軸光鏡頭、自動變倍鏡頭、激光位移器、簡易測頭等。

產品參數

1.產品型號：C70HZ C80HZ C90HZ C100HZ

2.行程：700*600/800*600/900*760/1000*800

3.Z軸行程：200

4.工作距離：82

5.工作臺承重：30

6.測量精度：（2.2-3.5）+L/200

7.光柵尺分辨率：0.001

8.重復性：0.001

9.光學變焦物鏡：0.7-4.5倍

10.視頻放大倍率：22-128倍

11.電源:220V 50HZ

12.儀器重量：C30M 360/40M，450M/C50 540/C60 650

以上參數僅供參考，如需要詳細了解請聯系客服，以便為您提供更專業的資料以及測量服務
