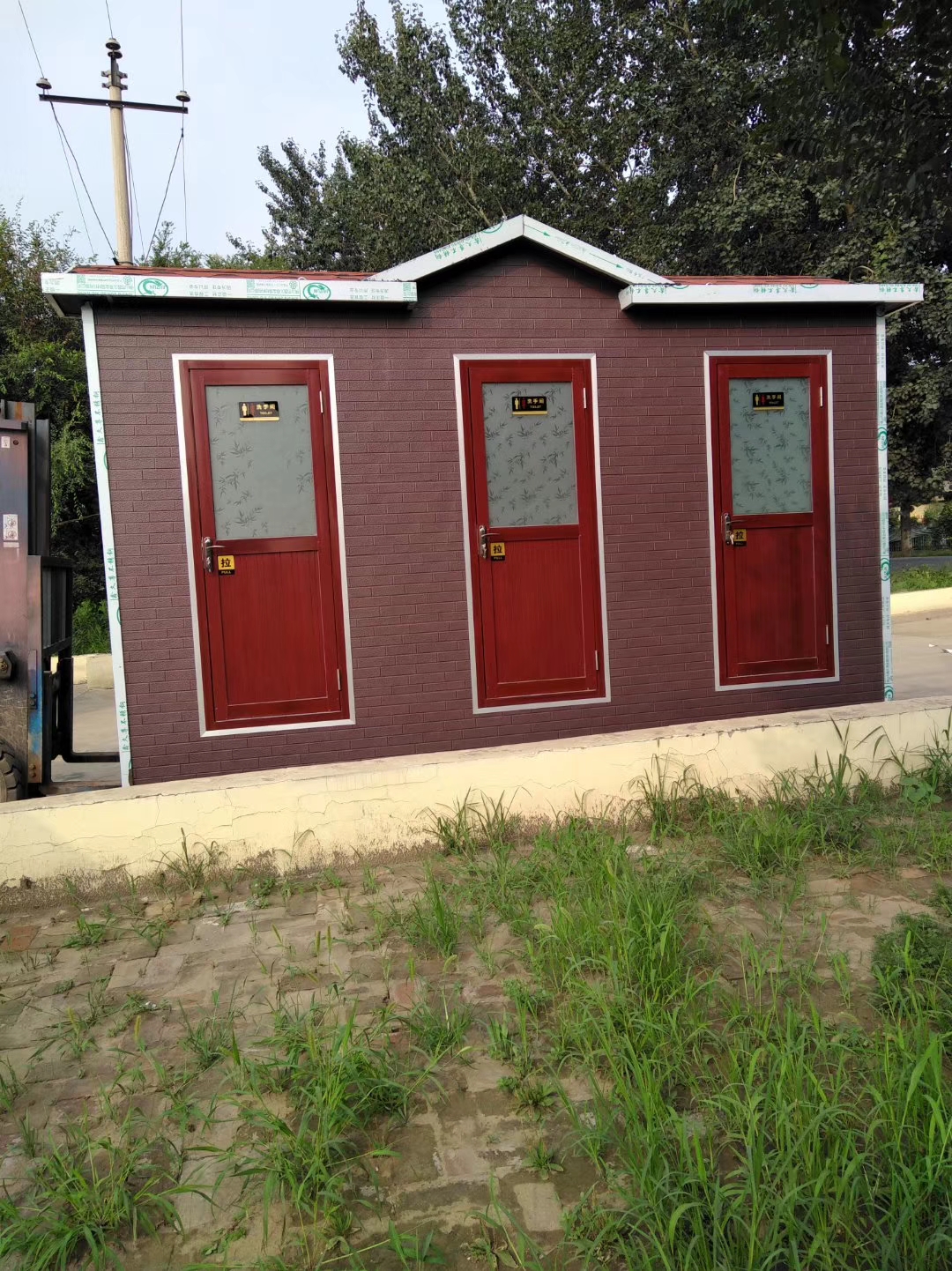

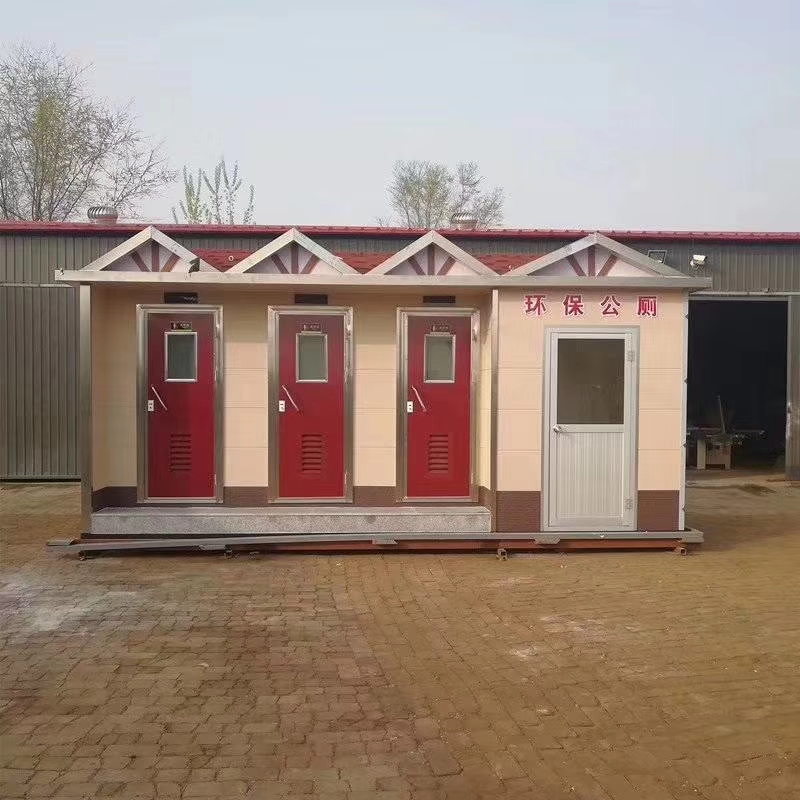

河北園林景區生態移動廁所

河北園林景區生態移動廁所

1.2 材料及外觀

廁所室外均須應采用金屬雕花復合保溫板或綠色環保材料，與環境景觀相協調；廁所的結構和整體功能設計要充分體現“可移動功能”所帶來的便利性、經濟性特點；移動廁所的整體設計，要體現出高性價比、高科技含量、高使用舒適度、高管理便捷性的特點。

1.4 廁所主體結構描述

廁所總體骨架結構：房體全鋼結構框架（鍍鋅管），廁所采用拼裝式，整體承重結構均須為框架型鋼結構，y整體結構選材和焊接嚴格執行國家標準，其中，墻體方鋼構建規格均50×50×3mm，廁所底梁用100mm*100mm*5mm的方管焊接，使用噴沙工藝對鋼梁進行除銹加工，采用防銹防腐漆對所有鋼材進行除銹、防腐處理。滿足防火要求，結構牢固，并須滿足多次移位吊裝的需要。

1.5 保溫防凍

廁具設備空間要封閉良好，熱量散失少，并須配備智能防凍系統，全方位無死角對各箱體和液體流經管道進行保溫處理；房體整裝鋼骨架填滿石墨保溫板，廁所適用于環境溫度在-30℃—50℃條件，適合北方地域冬季正常使用。

廁所須配有智能防凍系統，為設備正常運轉提供自動加熱，保證廁所正常使用。廁所墻板須采用50mm( 含)以上厚彩鋼復合板制作，板材保溫、隔熱效果良好，窗戶為不銹鋼窗，玻璃均須采用中空設計，密閉效果良好，同時也須具有保溫、隔熱的作用；廁所百葉窗配備擋風板，冬季安裝使用，能起到有效地防風作用，為室內保溫提供有力支持，冬季廁所內的溫度須保證高于1℃。

1.6 廁所技術參數

1）使用溫度：-40℃-40℃；

2）使用環境濕度：≤95%；

3）使用電源：外接電源220V；

4）每廁位額定功率：≤5W；

5）每廁位耗水量：≤1.0升/人次；

6)廁所便口須設置有啟動閥門，用于隔臭。

1.7  設備沖洗控制方式描述

沖水控制方式須采用門磁控制有無人轉化，紅外自動感應全自動沖水，整體為智能化控制，操作簡單，便于維護管理。同時，須配備自動報警裝置。沖洗效果良好，達到一類公共廁所衛生標準。

1.8 供電方式

市電（220V/50HZ），須配備有漏電保護開關，漏電保護器符合國家相關標準，使用安全。廁所內衛須配有節能燈具，滿足照明使用需求，管理間安裝插座滿足公廁使用需要。

1.9有無人指示方式

廁間須有有無人顯示裝置，采用LED有無人顯示屏，由各廁間門鎖進行控制，通過發光文字紅色的“有人  Occupied”和綠色的“無人   Vacant”指示切換，來實現廁所的“有人”、“無人”指示。當廁所無人使用時，智能指示屏為綠色顯示“無人 Vacant”；當有人進入廁所鎖門后，指示屏切換為紅色顯示“有人 Occupied”；當使用者用廁完畢，智能指示燈再切換為綠色顯示“無人Vacant”。

1.10 廁所空間尺寸

為了保障廁所使用者的舒適性，廁具平面至吊頂?shù)膬舾邞?yīng)為2.1m(含)，凈寬為1.2m(含)，凈深為1.7m(含)。

1.11 普通廁位間布局

廁所設計須以人為本，樣式新穎，現代風格，莊重美觀，安全，防漏電、漏雨，操作方便。

1.12 管理間配置

拖布池1個、節能燈1個、衣帽鉤4只、廁所主控配電箱1臺、漏電保護裝置1套、電器插座3個、防盜護欄。

1.13 外墻裝修

外墻須采用金屬雕花復合保溫板，厚度達到18MM，做到色彩穩定，沖水噴洗可除塵，不褪色、不剝落、不易老化；具有韌性、不易損壞，抗外力沖力不易碎裂破損。墻體中間須設有保溫層，保溫層厚度為50mm（含），達到B1級以上防火材料(提供質檢證明或質量報告)；廁所外墻采用裝飾材料與環境協調，廁所所有的電線連接都須使用防火等級B1級的穿線管，并且在廁所總電器控制柜上安裝漏電保護裝置，有效防止線路起火的隱患。廁所使用的原材料特別是外觀材料都必須是防火等級較高的材料，如鋼板、石材等。保證廁所使用安全。

蹲便器、排水管路、進水管路等均須配備自動保溫設施。

1.14 蹲便器介紹

蹲便器須采用高壓氣水沖不銹鋼便盆或國內品牌陶瓷便盆（根據業主要求選用），采用優質304#1.5mm不銹鋼板沖壓成型，便斗內便面光滑。

1.15 廁所內飾

內墻須采用綠色環保板材，無毒，使用室內白鋁塑板，有效防止飛濺的污物對墻面的腐蝕，保護墻面。地面采用40mm*40mm*3mm方管焊接龍骨，并在其上鉚接10mm厚竹膠板，竹膠板的上平面鋪設大理石，20mm厚，廁間內采用集成吊頂板。

1.16 門窗制作

出于保溫、隔熱、隔音方面的考慮，窗戶須采用鋁合金型材，并且在管理間門、窗戶等外部加裝不銹鋼防盜門窗。門須使用50mm彩鋼復合板表面粘貼鋁塑板制作門扇，使用1.2mm厚，304材質不銹鋼板包門口及門框。廁位間所有玻璃采用磨砂中空雙層玻璃。

1.17 廁所給、排水方式

廁所給水管須采用優質PPR管，廁所所需高壓水采用水增壓裝置來解決（含在移動廁所設備中），排水管線須采用優質UPVC管，排水管引入室外化糞池內。

1.18 智能化控制

廁所須采用門磁控制有無人轉化，紅外自動感應沖水，整體為智能化控制，操作簡單，便于維護管理。同時，須配備自動報警裝置。

1.19 外部設施

外面須設防滑大理石（20mm厚）臺階；廁所四周鋪設防滴水地面；頂棚鋪設防水層，油氈瓦，屋頂無漏雨、滲水現象；安裝醒目的廁所標識。

1.20 供電方式

市電（220V/50HZ），須配備有漏電保護開關，漏電保護器符合國家相關標準，使用安全。廁所內衛配有節能燈具，滿足照明使用需求，管理間安裝插座滿足公廁使用需要。

1.21 其他設施

廁間內的手紙盒、紙簍等均須采用不銹鋼材料，并設置防盜功能；鏡子等采用不易破壞的材料制作，滿足防盜、不易損壞的需求。

1.22 室內除臭設施描述

廁所須配有排風扇，廁間門裝有百葉窗，有人入廁時，可自動控制進行強制排風，排風量每小時大于等于40立方。每個廁具須設有氣動翻板，沖水時自動打開，無人使用時自動關閉，將臭源隔絕。

1.23結構要求：

主要承重結構均為框架型鋼結構。整體結構選材和焊接應符合國家標準：GBS0017-2003  鋼結構設計規范，及Gb50205-2001  鋼結構工程施工質量驗收規范。其整體抗風性能為10級，抗震等級為8級。所有鋼材需進行除銹、防腐處理。保證房屋整體使用壽命25年。

廁所主要墻體保溫材料要求防火等級為B1級，墻體采用50mm厚彩鋼復合板，鐵皮厚度0.5mm，容重18公斤，廁所外墻采用裝飾材料與環境協調，內墻采用易清潔裝飾材料。

1.24、廁所室外均須應采用金屬雕花復合保溫板或綠色環保材料，內墻裝飾材料鋁塑板，廁間做80mm高不銹鋼墻裙。

1.25、獨立的廁位智能控制系統，每個廁位配備獨立的芯片智能控制器，某一廁位故障不影響其他廁位，操作簡單，維修方便，便于管理。

1.26所有廁所均包含相配套的土建及相關設施包括在本次公廁的采購中，全部由中標方負責建設?；A(chǔ)給水、排污、用電、二格化糞池、化糞池容積6立方米。給排水管路施工符合建筑給排水設計規范，管道要有排空功能，保證冬季停用時防凍。配套設施建設均按相關技術標準配套實施。投標方在投標時需提供土建施工詳細圖紙，并包含所有廁所化糞池相關基礎建設，達到國家相關技術標準。
