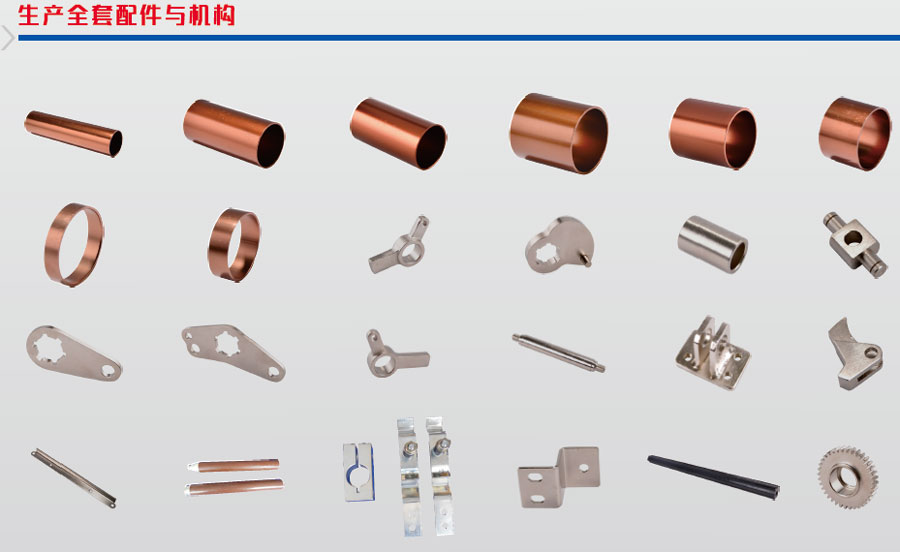

戶內真空高壓斷路器ZN85配件散件整套操作機構

[戶內真空高壓斷路器ZN8

ZN85操作機構

ZN85配件散件]

溫州市zn85配件廠家

價格： 888.00

物流： 浙江溫州市樂清市| 賣家支付運費

可銷售總量： 99999套

手機： 18064771185 郵箱： 1816199606@qq.com

傳真： 0577-62830989 地址： 浙江溫州市

在線詢盤 聯系廠家：18064771185 0577-61801971

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[戶內真空高壓斷路器ZN8 ZN85操作機構 ZN85配件散件]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（戶內真空高壓斷路器ZN85配件散件整套操作機構）

品牌： 榮奇
型號： ZN85操作機構
加工定制： 是
極數： 3P
額定頻率： 50
滅弧方式： 真空斷路器
額定絕緣電壓： 110
機械壽命： 1000萬
產品認證： iso9001

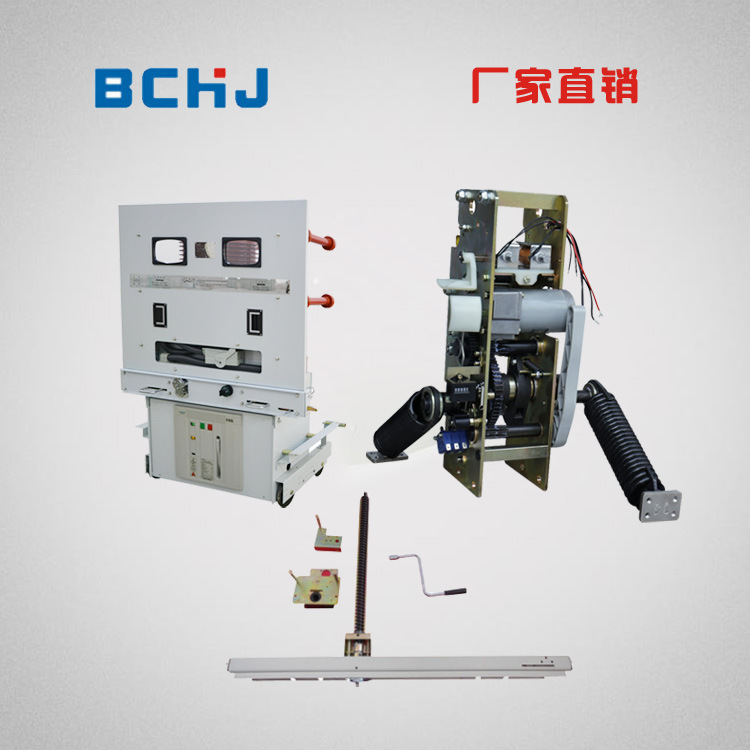

ZN85-40.5真空高壓斷路器配件散件與操作機構采用上下布置結構，有效的降低了斷路器的深度，機構設計簡單，輸出曲線及其性能更適合40.5kV真空斷路器的特點和要求，總體部局合理、美觀、簡潔、體積小巧、操作靈活、具有電氣性能可靠、使用壽命長、檢修方便、機構免維護的特點。

ZN85-40.5真空高壓斷路器主要由導電回路、滅弧系統、絕緣系統、操動系統組成。其中滅弧室的動導電桿經絕緣拉桿及傳動連桿和操動機構相連。

合閘操作：操動機構9由電動機對合閘彈簧儲能。合閘電磁鐵動作后，合閘彈簧經凸輪及連桿8推動拐臂7逆時針旋轉，拐臂帶動連桿機構6及螺桿5向上運動，完成合閘操作。同時對分閘彈簧和觸頭壓力彈簧進行儲能。使滅弧室觸頭保持一定的壓力，也為分閘操作作準備。

分閘操作：分閘電磁鐵通電后動作，操動機構內的合閘摯彈脫扣，滅弧室動導桿在分閘彈簧的帶動下向下運動，使真空滅室完成分閘操作。

人力儲能操作：將手動儲能操作手柄插入操動機構的插孔中，然后左右擺動(約60)，利用單向軸承完成合閘彈簧的儲能。儲能后，即可手按合、分閘按鈕來實現合、分閘操作。
