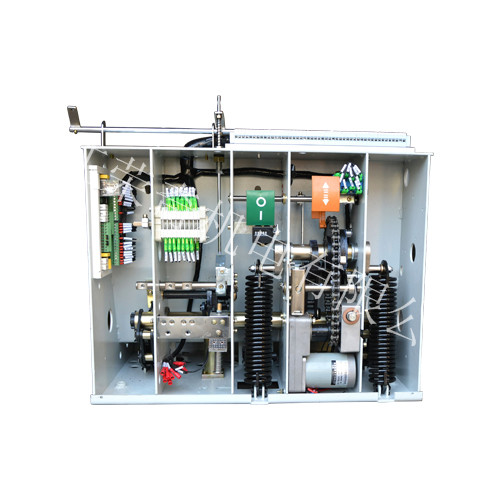

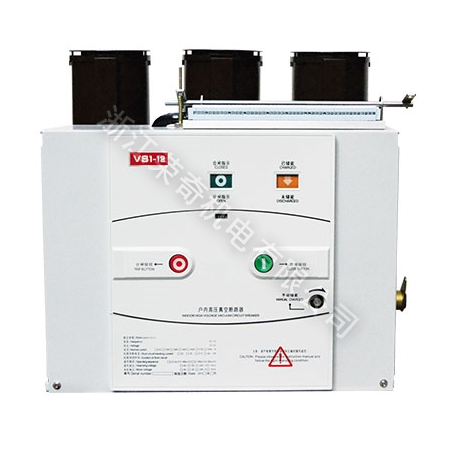

戶內高壓VS1真空斷路器固定式操作機構整套散件配件

1、 應具有足夠的合閘功能

在實際工作當中，操作機構的能量不會保持在額定值，而是在一定范圍內變化。按電力相關規程要求，其下限值為額定值的80-85%，上限值為額定值的110%，也就是說，操作機構在下限值時，能夠開斷短路電流，而上限值時，不應由于操作力過大而損壞相關部件。而且，當電網發生短路故障時，電路中的短路電流可達40kA，甚至更大，斷路器承受的電動力可達幾千牛以上，操作機構必須克服如此巨大的電動力，才能關合斷路器。

2、應具有保持合閘功能

為了縮小斷路器整體尺寸和降低能耗，合閘線圈被設計成短時工作制，只允許在很短的時間內通以合閘電流，若通電時間過長，會燒毀合閘線圈。這就要求操作機構在合閘線圈失電后，仍能將斷路器保持在合閘位置。

3、具有較短的分閘時間

斷路器分閘意味著要開斷電路，要出現電弧，開斷的電流越大，電弧愈難熄滅，工作條件愈嚴酷。當發生短路故障時，短路電流比正常負荷電流大得多，由于系統發生短路時，系統電路表現為電感性電路，所以當交流電流過零，斷路器動靜觸頭分開瞬間，動靜觸頭間的電壓不能突變，會出現瞬態恢復電壓。為了達到分斷電路的目的，操作機構必須提供一定的分閘速度，尤其是剛分速度。

4、 要有防跳躍裝置

為了避免斷路器合閘后出現連續多次合分現象，要采用機械的或電的方法，使斷路器分閘后不能任意分、合，以減少無謂的動作。

5、 要有聯動裝置

操作機構中有了聯動裝置，才能保證斷路器可靠性，才能使斷路器處于一種狀態時，不會因操作機構誤動而受影響，一般操作機構應有分閘位置聯鎖、低氣壓與高氣壓聯鎖、彈簧機構中的位置聯鎖等。
