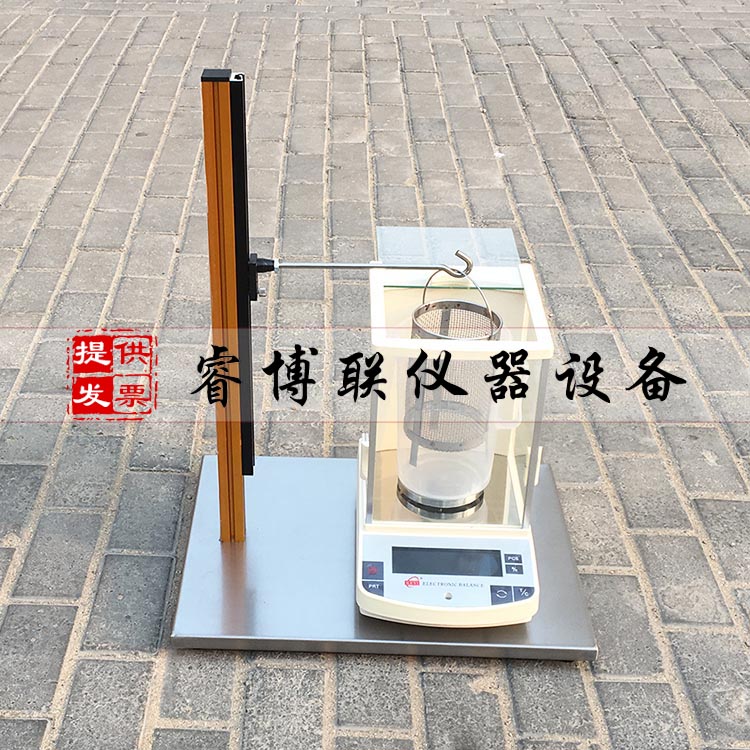

JTGE40土壤浮力儀

JTGE40-T0169土壤浮力儀

一、產品簡介：

浮力儀是依據JTGE40-2007《公路土工試驗規程》中T0169-2007《浮力法》設計生產的，主要用于測定土顆粒的比重。本試驗方法適用于粒徑大于或等于5mm的土，且其中粒徑大于或等于20mm的土質量應小于總土質量的10%。

二、儀器構造：

浮力儀包括：測試平臺、支架、滑道、電子天平、金屬網籃、盛水容器組成，具有結構簡單，操作方便，外形美觀，保養維修方便等優點。

三、技術參數：

1、浮力儀：天平規格：量程1000g，精度0.001g；應附有孔徑小于5mm的金屬網籃，其直徑為10-15cm，高為10-20 cm；適合網籃沉入的盛水容器。

2、外形尺寸：長500×寬400×高550mm；

3、孔徑5mm及20mm篩（選配）。

三、試驗步驟：

1、取代表性試樣500-1000g（ms）。che底沖洗試樣，直至顆粒表面無塵土和其他污物。

2、稱燒杯和杯中水的質量M1，將金屬網籃緩緩浸沒于水中，再稱燒杯、杯中水和懸沒于水中的金屬網籃的總質量，并立即測量容器內水的溫度，準確至0.5℃。計算出懸沒于水中的金屬網籃的浮力質量M2。

3、將試樣浸在水中一晝夜取出，立即放入金屬網籃，緩緩浸沒于水中，并在水中搖晃，直至無氣泡溢出時為止。 4、稱燒杯、杯中水和懸沒于水中的金屬網籃及試樣的總質量M3。并立即測量容器內水的溫度，準確至0.5℃。 5、取出試樣烘干，稱量。

四、結果：

1、計算土粒比重：

式中：

Gs——土粒比重，jing確至0.001；

Ms——干土質量

M1——燒杯和杯中水的總質量

M2——懸沒于水中的金屬網籃的浮力質量；

M3——燒杯、杯中水和懸沒于水中的金屬網籃及試樣的總質量

Gwt——t℃時水的比重，jing確至0.001。 2、按下式計算土粒平均比重：

式中：

Gs——土粒平均比重，jing確至0.01；

Gs1——大于5mm土粒的比重；

Gs2——小于5mm土粒的比重；

P1——大于5mm土粒占總質量的百分?jǐn)?shù)（%）；

P2——小于5mm土粒占總質量的百分?jǐn)?shù)（%）。 3、精密度和允許差：

本試驗必須進行二次平行測定，取其算術平均值，以兩位小數表示，其平行差值不得大于0.02。

4、報告：

1、土的鑒別分類和代號。

2、土的比重Gs值。
