氣動三通真空擋板閥 氣動三通高真空擋板閥
[三通真空擋板閥
氣動三通真空擋板閥
氣動真空擋板閥
氣動擋板閥]
上海市高真空擋板閥廠家
[三通真空擋板閥 氣動三通真空擋板閥 氣動真空擋板閥 氣動擋板閥]
郵箱：
手機：
- 品牌： 明宇
- 材質： 不銹鋼
- 連接形式： 法蘭
- 類型(通道位置)： 三通式
- 驅動方式： 氣動
- 型號： GDQ
- 介質溫度： 80
- 工作壓差： 0.1
- 產品別名： 氣動擋板閥
- 適用范圍： 氣體
- 流動方向： 單向
- 用途： 鎖閉
- 適用介質： 空氣
- 壓力環境： 低壓
- 規格： DN50

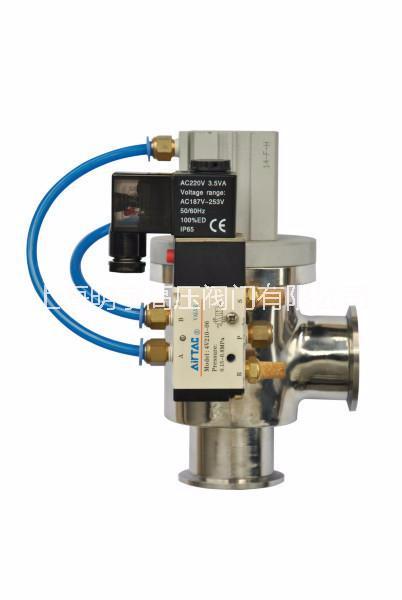

GDQ氣動三通高真空擋板閥
氣動三通高真空擋板閥產品介紹：
GDQ型系列氣動三通高真空擋板閥(又稱角閥)是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。它的結構可分為J型角式，S型三通,Y型和Z型直通。
氣動三通高真空擋板閥性能參數：
| 適用范圍(Pa) | 105～1.3x10-4 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-5 |
| 介質溫度（℃） | -25～+80(密封材料為橡膠) |
| 氣源壓力(MPa) | 0.4～0.8 |
| 安裝位置 | DN＜300任意,DN≥300垂直 |
| 法蘭標準 | GB6070 |
| 信號反饋 | 標準：不帶反饋信號 |
氣動三通高真空擋板閥主要材料：
DN10b-DN50b:
閥體，閥桿：不銹鋼
閥蓋：不銹鋼
密封件：氟橡膠，波紋管.
DN63-DN1000：
閥體，閥桿，閥蓋：碳鋼，不銹鋼
密封件：橡膠，氟橡膠，波紋管.

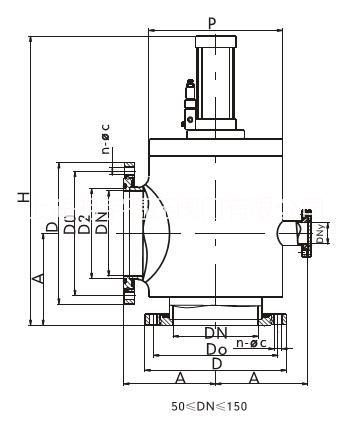

氣動三通高真空擋板閥連接尺寸：
| 型號 | 通徑(DN) | D | Do | A | n-ΦC | DNy(預抽口) | 法蘭標準 |
| GDQ-J50 | 50 | 100 | 90 | 70 | 4-Φ9 | / | GB/T6070 |
| GDQ-J63 | 63 | 130 | 110 | 88 | 4-Φ9 | / | GB/T6070 |
| GDQ-J80 | 80 | 145 | 125 | 88 | 8-Φ9 | / | GB/T6070 |
| GDQ-J100 | 100 | 165 | 145 | 108 | 8-Φ9 | / | GB/T6070 |
| GDQ-J125 | 125 | 200 | 175 | 128 | 8-Φ11 | / | GB/T6070 |
| GDQ-J(S)160 | 160 | 225 | 200 | 138 | 8-Φ11 | DN40(GB4982) | GB/T6070 |
| GDQ-J(S)200 | 200 | 285 | 260 | 200 | 12-Φ11 | DN50(GB/T6070) | GB/T6070 |
| GDQ-J(S)250 | 250 | 335 | 310 | 208 | 12-Φ11 | DN50(GB/T6070) | GB/T6070 |
| GDQ-J(S)320 | 320 | 425 | 395 | 250 | 12-Φ14 | DN80(GB/T6070) | GB/T6070 |
| GDQ-J(S)400 | 400 | 510 | 480 | 330 | 16-Φ14 | DN100(GB/T6070) | GB/T6070 |
| GDQ-J(S)500 | 500 | 610 | 580 | 360 | 16-Φ14 | DN125(GB/T6070) | GB/T6070 |
| GDQ-J(S)630 | 630 | 750 | 720 | 450 | 20-Φ14 | DN160(GB/T6070) | GB/T6070 |
| GDQ-J(S)800 | 800 | 920 | 880 | 450 | 24-Φ14 | DN200(GB/T6070) | GB/T6070 |
| GDQ-J(S)150 | 150 | 220 | 195 | 158 | 8-Φ12 | DN40(GB/T4982) | JB919 |
| GDQ-J(S)300 | 300 | 380 | 350 | 250 | 8-Φ14 | DN80(GB/T6070) | JB919 |
| GDQ-J(S)400 | 400 | 500 | 465 | 330 | 16-Φ14 | DN100(GB/T6070) | JB919 |
| GDQ-J(S)600 | 600 | 710 | 670 | 450 | 12-Φ21 | DN160(GB/T6070) | JB919 |
| GDQ-J(S)800 | 800 | 920 | 890 | 520 | 24-Φ14 | DN200(GB/T6070) | GB/T6070 |
明宇閥門售后服務承諾
對于貴公司在明宇閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、 我公司對產品質量實行三包，即：包質、包換、保修；
二、 合同簽訂后，保證保質、保量，按時交貨；
三、 本公司確保所提供閥門產品達到合同指標；
四、 對于需方的技術咨詢，隨時給予解答；
五、 在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。 售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
明宇閥門類：【A】安全閥【D】蝶閥 電磁閥【F】放料閥【G】隔膜閥 管夾閥 過濾器【H】止回閥 呼吸閥【J】 截止閥 減壓閥【P】排泥閥 排氣閥 排污閥 平衡閥【Q】球閥 切斷閥【S】 疏水閥 水力控制閥【T】調節閥【X】旋塞閥【Z】閘閥 針型閥 止回閥 柱塞閥 阻火器。
以上所有資料僅供參考，具體情況可以電話咨詢！
