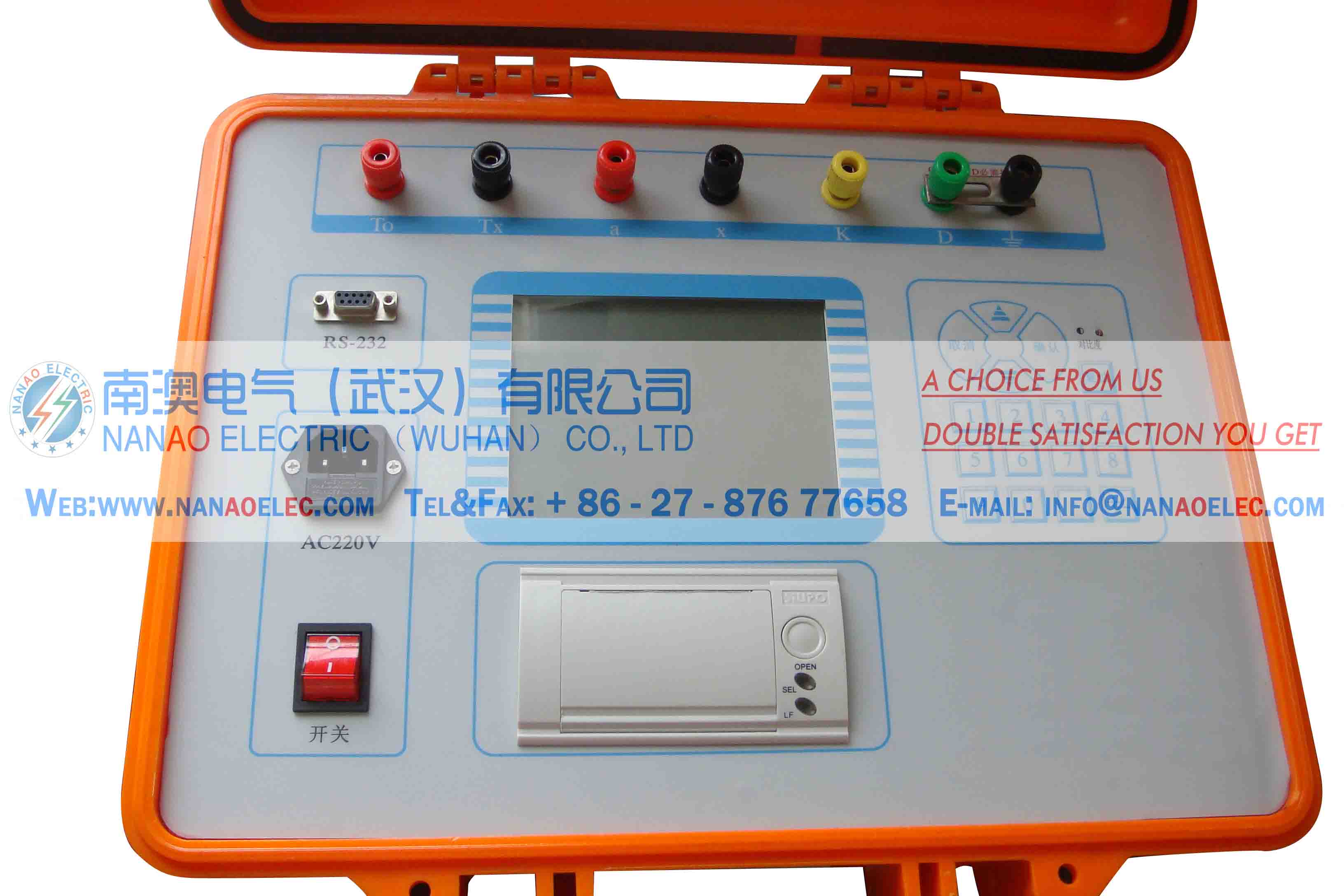

南澳電氣專業生產NAEFH全自動仿真型互感器現場校驗儀

NAEFH Automatic Simulator Transformer Test Equipment  NAEFH全自動仿真型互感器現場校驗儀

產品簡介

NAEFH全自動仿真型互感器現場校驗儀用于PT、CT的誤差及阻抗、導納測試。滿足國家JJG313-94《測量用電流互感器檢定規程》和JJG314-94《測量用電壓互感器檢定規程》的要求。

產品別名

互感器校驗儀，互感器檢定裝置，仿真型互感器校驗儀，仿真型全自動互感器現場校驗儀，仿真型互感器現場校驗儀，全自動仿真型互感器現場校驗儀，仿真型互感器現場檢定裝置

產品特性

1、仿真型互感器現場校驗儀采用320×240點陣液晶，可視范圍大，帶長壽命背光照明，方便使用

2、中英文操作界面，界面美觀

3、百分表、比差、角差采用特大字體顯示，方便用戶觀測

4、本公司生產的仿真型互感器現場校驗儀完全滿足JJG314-1993和JJG314-1994要求，自動采樣

5、自動判斷極性錯誤，變比錯誤

6、上位機軟件具有虛擬儀器開放功能

7、解決S級測量問題

8、自動切換量程

9、采用獨特電路和DSP技術結合，解除阻容移相電路不穩定的問題

10、功耗：＜15VA(不帶微型打印機)

          ＜25VA(帶微型打印機)

11、諧波抑制比：＞40db

12、外形尺寸(長×寬×高)：260×350×150mm3

13、重量：6kg

產品參數

1、設備使用環境

  1)溫度：5℃～40℃；相對濕度：<80%(25℃時)

    海拔高度：<2500m

    電源頻率：50Hz±0.5Hz；電源電壓：220V±5V

  2)測量范圍：

    同相分量(%)：0.0001～200.0；分辨率：0.0001

    正交分量(分)：0.001～700.0；分辨率：0.001

    阻抗(Ω)：0.0001～20.0；分辨率：0.0001

    導納：0.0001～20.0；分辨率：0.0001

  3)基本誤差：

    同相分量：ΔX=±(X×2%＋Y×2%)±Dx(有1級可選)

    正交分量：ΔY=±(X×2%＋Y×2%)±Dy(有1級可選)

              “X”、“Y”——儀器的顯示值

              “Dx,Dy”——儀器的量化誤差

               Dx=2，Dy=5

  4)百分表：2級(有1級可選)

2、工作范圍：

  1)電流：(1%～149%)In (In =5A)

          (5%～149%)In (In =1A)

  2)電壓：(5%～149%)Un (Un =100V，150V，100V/)

          (5%～149%)Un (Un =100V/3)

3、工作負荷：

  1)電流：TO對TX＜0.12Ω cosΦ=1

  2)電壓：a對x＜0.25VA (100V)

4、極性錯誤指示

當工作電流(電壓)達到額定電流(電壓)的5%以上，誤差超過180%時，應有極性指示。

注意：如果大于額定工作電流(電壓)的10%以上，仍未出現應有的極性指示，說明有故障，請不要再增加電流(電壓)，以免燒壞儀器。

5、變比錯誤指示：

當工作電流(電壓)達到額定電流(電壓)的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示。

6、絕緣和耐壓試驗及說明：

  電源插座對外殼能承受1.5kV，一分鐘耐壓。
