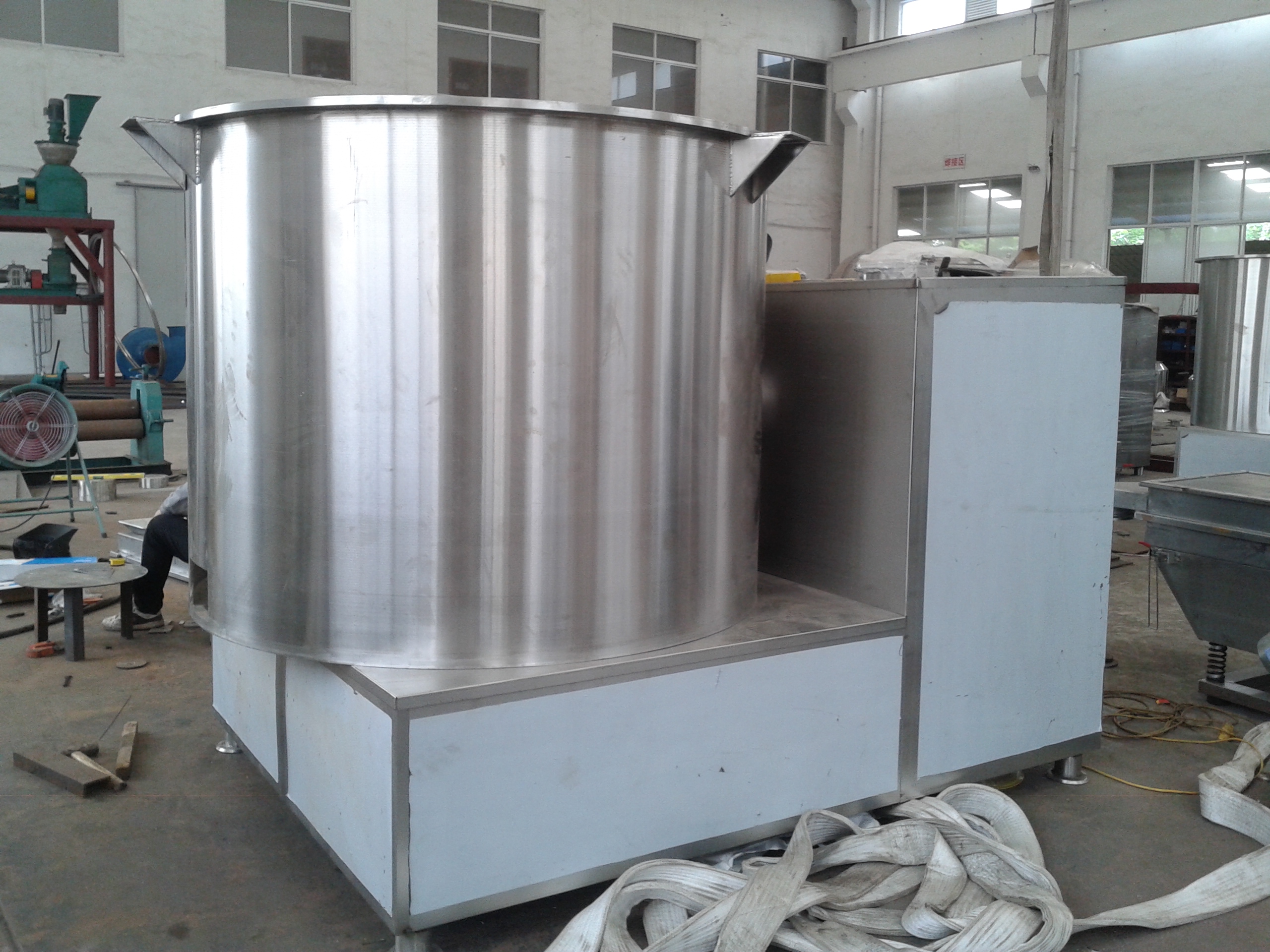

高立式高速混合機是專為粉體料混合而研制的高速混合機的設備，是各種粉體原料加水混合的設備。它的優點是混合速度快、效果好，廣泛應用于下列行業：
將多種原料一次性加入筒體內，經混合機在工作中由底部混合漿把物料源源不斷向上推送，再經中部切割刀切割分解，在混料桶內反復推送切割混合，從而快速均勻混合的目的。
2、結構簡介
該機主要有下列部件組成
（1）帶有減速器的驅動裝置帶動混合裝置回轉，加入物料經混合一定時間后達到所要效果。
（2）切碎裝置由電機直接驅動。轉軸上裝有切碎刀。
（3）啟蓋裝置由筒蓋、安全裝置、粘合劑入口、通氣罩等部件組成，啟開筒蓋至某一位置(與水平位置≤ 50°)該筒蓋在撐桿作用下停在該位置，這時，操作者可向筒體內投入制粒原材料或清洗筒體、檢修等作業。筒蓋開啟、關合輕巧、方便。
（4）卸料裝置有氣缸裝置和手動閥兩種選擇、三通和聯鎖裝置等零部件組成，打開卸料閥門，混合好的物料在短時間內全部從該處排出。
（5）電控裝置，操作板上顯示該機全部功能控制鍵，操作者可操作各鍵，獲得理想的混合效果。
（6）氣路系統，控制混合過程中運動件與物之間的密封功能。
3、結構特征
（1）混合切碎裝置有變頻和固定轉速兩種選擇。
（2）按照制粒工藝設定制粒時間，手動操作混合、切碎，到達時間，機器自動停止。
（3）筒蓋開啟、閉合輕巧、方便可靠。
（4）混合、切碎裝置的密封部位及筒體清洗方便。
（5）混合、切碎裝置為單向運轉。
4、優點
（1）混合速度快，因而縮短干燥時間。
（2）可在不改變?nèi)魏喂に嚨那闆r下，按已有配方混合。
（3）符合GMP規范。
四、安裝、調試和試運轉
1、安裝
（1）按裝箱單逐一驗收物品。
（2）校核安裝場地、安裝場地應有1：1 00坡度，以防積水。
（3）根據工廠工藝流程、設備平面布置圖，參照安裝簡圖(圖 2)將設備就位，找正。該機整機安裝，不需要和地坪固結。
（4）減速箱注油，用工業齒輪油或N-68機械油，油面低于油標上指示線。
（5）接通水源和氣源，接口。
（6）接通電源及操作電源，加接地保護。
2、調整
調整葉片與筒體底板間隙用墊片調整，間隙一般在2毫米左右，小一些較好，但葉片不能與筒體接觸。調整間隙必須卸了鎖緊螺母，可將轉環、葉片提出，增、減墊片。出廠前，上述間隙已調整，試運行一段時間后，檢查間隙，如有必要，作適當調整。
3、試運轉
（1）檢查
a、電、氣、水連接是否可靠，有否接地保護；
b、混合裝置鎖緊螺母及切碎裝置鎖緊螺釘是否擰緊；
c、混合驅動裝置和切碎裝置轉動是否靈活，混合葉片與切碎刀是否碰撞；
d、減速器潤滑油量、油質是否符合要求；
e、混合切碎裝置轉向是否符合要求；
f、混合時閥門必須緊閉；
g、氣位開關是否打開；
h、氣動工作狀態，調壓閥設在0.4~ 0.5Mpa。
（2）空負荷試驗
閉合筒蓋和卸料裝置；
接通壓縮空氣，打開氣閥；
操作電控裝置鍵盤，設定造粒時間(空負荷試車可按10分鐘設定)，啟動混合電，一定時間后啟動切碎電機，再經過一定時間后，到達設定時間混合、切碎電機自動停轉。按上述程序循環3-5次，如功能正常，空負荷試驗結束。
（3）負荷試驗
將造粒原材料80~100kg投入筒體內；
設定造粒時間(客戶自選)；
按空負荷試驗程序完成一次混合作業；
開啟筒蓋，檢查混合情況；
卸料：閉合筒蓋，打開卸料閥門，啟動混合、切碎電機，直至出料結束，停止電機轉動；
清洗：開啟筒蓋，人工清洗殘余料，再合上筒蓋，關閉出料閥，打開水閥，放水清洗，啟動混合、切碎電機，經一定時間后，打開出料閥門、排凈廢水，關閉電源，再清洗出料口，負荷試驗結束。
（4）試車注意事項
a、機器工作時、必須打開氣閥、關閉水閥，且不允許打開筒蓋；
b、混合作業未完成時，不允許開啟卸料閥門；
c、遇有緊急情況，啟動急停鍵；
d、負荷試驗結束后，除按上述方法清洗外，在密封套和切碎轉軸處另加清洗，詳見操作規程。
五、操作規程
1、按機器試運轉3（1）檢查。
2、按用戶混合試驗所得的工藝參數(原材料配方，混合時間， 運轉時間等)制定造粒工藝規程，并按此執行。
3、按負荷試驗順序進行。
4、油霧器應定期加油(食用油)。
5、定期排放氣水分離器中的積水。
6、清洗：除按負荷試驗一樣清洗筒體和出料口外，另加清洗混合驅動轉軸、通氣口、密封處和切碎轉軸處。清洗時必須卸下鎖緊螺母、墊片組和轉環、葉片和鎖緊螺釘、切割片、隔套。每班清洗一次。
六、維護及保養
1、檢修時需要更換的密封件
2、當操作盤上指示燈(左端)顯示正常時，方可啟動混合電機，造粒工作開始。
3、每月需檢查混合、切碎裝置密封狀況。
4、減速器次使用2周后須更換油，以后視工況及油質狀況 3-6月更換一次。
