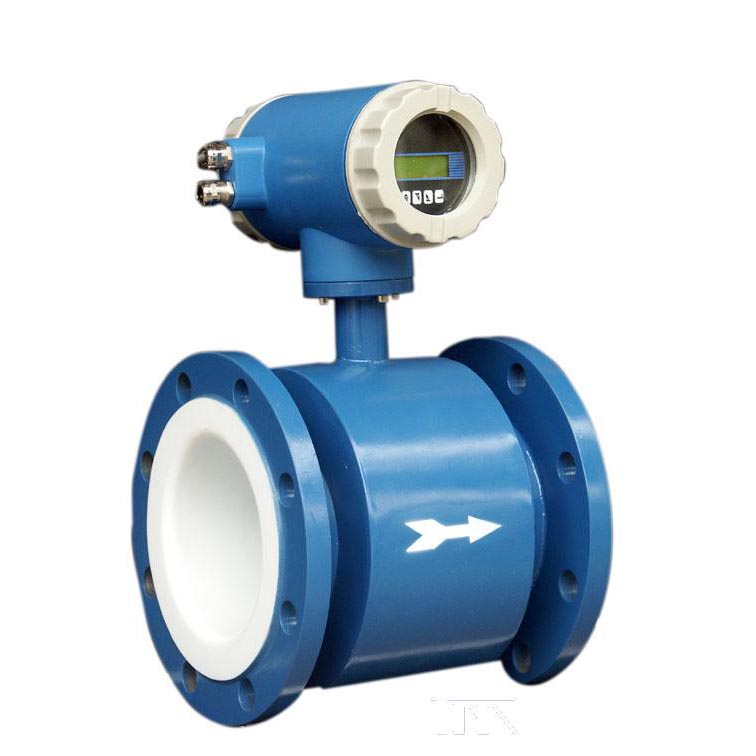

供應昆侖電磁流量計
[昆侖電磁流量計
電磁傳感器
流量計]
廣州市電磁流量計廠家
[昆侖電磁流量計 電磁傳感器 流量計]
郵箱：
手機：
- 品牌： 昆侖
- 型號： KLDL-DN
- 加工定制： 否
- 種類： 流量
- 制作工藝： 集成
- 輸出信號： 模擬型
- 材料： 金屬
- 材料物理性質： 導體
- 材料晶體結構： 單晶
- 防護等級： IP68
- 線性度： 0.2
- 遲滯： 1
- 重復性： 1
- 靈敏度： 1
- 漂移： 1
- 分辨率： 1
昆侖工控供應傳感器與儀表，歡迎來電詢問13724090506
產品簡介電磁流量計（Electromagnetic Flowmeters，簡稱EMF）是20世紀50~60年代隨著電子技術的發展而迅速發展起來的新型流量測量儀表。 電磁流量計是應用電磁感應原理， 根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器。
工作原理電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損極小，可測流量范圍大。流量與最小流量的比值一般為20：1以上，適用的工業管徑范圍寬，可達3m，輸出信號和被測流量成線性，度較高，可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。但它不能測量氣體、蒸汽以及純凈水的流量。
當導體在磁場中作切割磁力線運動時，在導體中會產生感應電勢，感應電勢的大小與導體在磁場中的有效長度及導體在磁場中作垂直于磁場方向運動的速度成正比。同理，導電流體在磁場中作垂直方向流動而切割磁感應力線時，也會在管道兩邊的電極上產生感應電勢。感應電勢的方向由右手定則判定，感應電勢的大小由下式確定：
Ex=BDv－－－－－－－－－－－－－－－－-式（1）
式中Ex—感應電勢，V；
B—磁感應強度，T
D—管道內徑，m
v—液體的平均流速，m/s
然而體積流量qv等于流體的流速v與管道截面積（πD?）/4的乘積，將式（1）代入該式得：
Qv=(πD/4B)* Ex －－－－－－－－-式（2）
由上式可知，在管道直徑D己定且保持磁感應強度B不變時，被測體積流量與感應電勢呈線性關系。若在管道兩側各插入一根電極，就可引入感應電勢Ex，測量此電勢的大小，就可求得體積流量。
據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流速成正比例，其值為：
E=B·V·D·K
式中： E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波等信號處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
產品特點不受流體密度、粘度、溫度、壓力和電導率變化的影響，線性測量原理能實現高度測量；
測量管內無阻流件，壓損小，直管段要求低；
公稱通徑DN6-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；
轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗?。?br /> 轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，度高，流量測量范圍度可達1500：1；
高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；
具有RS485或RS232數字通訊信號輸出；
具有電導率測量功能，可以判別傳感器是否空管；具有自檢與自診斷功能；
采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
可用于相應的防爆場合。
應用領域由于電磁流量計有其獨特的優點，因此被廣泛用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水電、鋼鐵、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、水煤漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。
主要技術參數1、公稱通徑系列DN(mm)
◇法蘭型四氟襯里：DN6~DN1200
◇管道型橡膠襯里：DN40~DN3000
◇插入型：DN100~DN3000，特殊可定制DN32~DN80
2、結構形式
◇一體型、分體型、沉浸型、防爆型
3、傳感連接方式
◇法蘭型、插入型、夾持型、衛生型、潛水型
4、流動方向
◇正、反，凈流量
◇量程比：150：1
◇重復性誤差：測量值的±0.1%
5、精度等級
◇法蘭型、夾持型、衛生型：±0.5%，可選 ±0.2%或±0.3%
◇插入型：流速≤0.5m/s時，±1.5%；滿量程流速>1m/s時，±1.0%
◇潛水型：±1.0%
6、防護等級
◇IP65、IP67、IP68可選
7、被測介質溫度
◇氯丁橡膠 / 聚氨脂橡膠襯里：-40~+70℃
◇聚四氟乙?。≒TFE）/ 聚乙（F46）襯里：-30~+180℃
◇插入式：-30~+80℃
8、額定工作壓力
管道式：
◇DN6~DN250： ≤1.6MPa
◇DN300~DN1000： ≤1.0MPa
◇DN1200~DN2200：≤0.6MPa（特殊壓力可定制，可達42MPa）
插入式：
◇公稱壓力：1.6MPa
9、電極型式
◇標準型、刮刀型、可更換型
10、電極材料
◇316L、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑-銥、不銹鋼涂覆碳化鎢
11、襯里材料
◇聚四氟乙烯（PTFE）、氯丁橡膠、聚乙（F46）、聚氨脂橡膠（耐磨）
12、流量測量范圍
◇流量測量范圍對應流速范圍是0.1~15m/s
13、電導率范圍
◇被測流體電導率≥5μs/cm，大多數以水為成份的介質，其導電率在200~800μs/cm范圍內，均可選用電磁流量計來測量其流量。
14、輸出信號
模擬輸出
◇雙向兩路，全隔離0~10mA / 4~20mA
◇負載電阻：0~10mA時，0~1.5KΩ；4~20mA時，0~750Ω
頻率輸出
◇正向和反向流量輸出，輸出頻率上限可在1~5000HZ內設。帶光電隔離的晶體管集電極開路雙向輸出。外接電源不大于35V，導通時集電極電流為50mA。
報警輸出
◇兩路帶光電隔離的晶體管集電極開路報警輸出。外接電源不大于35V，導通時集電極電流為250mA。報警狀態：流體空管、勵磁斷線、流量超限。
脈沖輸出
◇正向和反向流量輸出，輸出頻率上限可達5000CP/S。脈沖當量為0.0001~1.0m3/p。脈沖寬度自動設置為20ms或方波。帶光電隔離的晶體管集電極開路輸出。外接電源不大于35V，導通時集電極電流為50mA。
15、通訊方式
◇可選RS232或RS485串行通訊接口，HART通訊協議，F(xiàn)F現場總線。
16、供電電源
◇AC 220V 50HZ
◇DC 24V
◇電池供電，內置2~5節19電池，電壓為3.6V（電池可更換），使用壽命5年以上。無4~20mA輸出，可帶RS485通訊或脈沖輸出。
17、直管段長度
◇管道式：一般要求上游≥10D，下游≥5D；特殊情況可以做到：上游≥5D，下游≥2D。
◇插入式：上游≥15D，下游≥10D
18、防爆標志
◇EXdIIBT4
19、環境溫度
◇-25℃~+60℃
20、相對濕度
◇5%~95%RH
21、消耗總功率
◇小于15W
22、產品標準
◇JB/T9248-1999電磁流量計
流量范圍選擇| 內徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| Qmin(m3/h) | 0.0283 | 0.0636 | 0.12 | 0.176 | 0.29 | 0.452 | 0.7 | 1.19 |
| Qmax(m3/h) | 4.24 | 9.54 | 16.96 | 26.5 | 43.42 | 67.85 | 106.0 | 179.0 |
| 內徑 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| Qmin(m3/h) | 1.8 | 2.28 | 4.41 | 6.36 | 11.3 | 17.6 | 25.4 | 34.6 |
| Qmax(m3/h) | 271.0 | 424.0 | 662.0 | 954.0 | 1690 | 2650 | 3810 | 5190 |
| 內徑 | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
| Qmin(m3/h) | 45.2 | 57.2 | 77.6 | 85.8 | 101.0 | 138.0 | 180.0 | 229.0 |
| Qmax(m3/h) | 6780 | 8570 | 10600 | 12800 | 15200 | 20700 | 27100 | 34300 |
| 內徑 | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
| Qmin(m3/h) | 282.0 | 342.0 | 407.0 | 554.1 | 732.7 | 916.0 | 1131.0 | 1368.4 |
| Qmax(m3/h) | 42400 | 51300 | 61000 | 83121 | 108566 | 137404 | 169635 | 205258 |
外形尺寸規格型號| 規格型號 |
| 說明 | |||||||||
| KLDL- |
|
| |||||||||
| 工稱通徑 |
| DN6～DN3000mm | |||||||||
| 工稱壓力 | 1 |
| 0.6Mpa | ||||||||
| 2 |
| 1.0Mpa | |||||||||
| 3 |
| 1.6Mpa | |||||||||
| 4 |
| 4.0Mpa | |||||||||
| 5 |
| 其他 | |||||||||
| 連接形式 | A |
| 法蘭型 | ||||||||
| B |
| 夾持型(插入式) | |||||||||
| C |
| 衛生型（卡箍法蘭） | |||||||||
| 襯里材料 | 1 |
| 聚氯丁橡膠 | ||||||||
| 2 |
| 聚氨酯橡膠 | |||||||||
| 3 |
| 聚硅脂橡膠 | |||||||||
| 4 |
| 聚四氟乙烯（PTFE） | |||||||||
| 5 |
| 聚乙（F46） | |||||||||
| 6 |
| PFA | |||||||||
| 電極材料 | 1 |
| 含鉬不銹鋼（SUS316） | ||||||||
| 2 |
| 哈氏合金B（HB） | |||||||||
| 3 |
| 哈氏合金C（HC） | |||||||||
| 4 |
| 鈦（Ti） | |||||||||
| 5 |
| 鉭（Ta） | |||||||||
| 6 |
| 鉑/銥合金 | |||||||||
| 7 |
| 不銹鋼涂履碳化鎢 | |||||||||
| 結構形式 | 1 |
| 一體式 | ||||||||
| 2 |
| 分體式 | |||||||||
| 3 |
| 分體式沉浸式（IP68） | |||||||||
| 4 |
| 一體化防爆式 | |||||||||
| 電源 | 1 |
| 220 V AC 50HZ | ||||||||
| 2 |
| 24 V DC | |||||||||
| 3 |
| 3.6V 電池 | |||||||||
| 輸出信號 | C | 脈沖信號 4-20mARS-485 2路繼電器報警輸出 以上信號同時存在 | |||||||||
￥500.00
