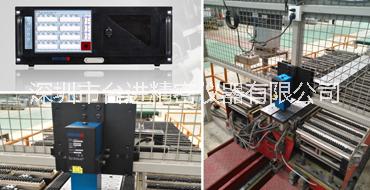

激光焊接探傷儀 激光拼接焊渦流探傷儀 全自動渦流探傷檢測系統 金屬板渦流探傷儀

適用各類激光拼接焊在線檢測，有效抑制電磁鐵信號干擾

非接觸快速檢測，可有效識別焊偏、虛焊、漏焊等缺陷

強大的軟件系統，靈活的信號輸入輸出接口，啟停、報警信號輸入輸出靈活設置

探頭檢測失效報警功能

適用各類黑色/有色金屬檢測；更寬的頻率、濾波

范圍；真正的自動平衡；強大的數據傳輸、存儲、

分析功能；定制滿足用戶要需要的各類高性能探

頭；滿足國/美/歐檢測標準。

◆ MSUN-AM1007系列多通道檢測儀具有數字化、智能化、高集成度等特點，該系統集成了獨立1-8通道渦流檢測系統，具有強大的檢測功能、實驗功能，穩定性好、性噪比高，同時可擴展多種實際應用功能。系統采用目前的微機電子技術、DSP數字處理技術、FPGA技術研發設計。同時該系統具有強大的數據輸出功能，擴展性高，可實現軟件免費升級，可連接目前上大部分自動化系統，基于系統檢測平臺，可實現檢測信號及數據多方面共享，數據的采集、輸出、分析、存儲、讀取等功能全程智能處理，該系統可廣泛應用在核電、化工、冶金、高校教學、自動化企業、汽車零部件制造、各類實驗室等。

◆可配接提離間隙要求很低的各類結構的線圈（探頭的選擇完全可根據用戶的檢測要求而定），儀器可選配高精度延時打標電子模塊、磁飽和器以及簡單易用的打標機、探頭架，以實現渦流自動探傷。

技術規格參數

 ◆  檢測通道：1-8 （根據需要可擴展）；◆  頻率范圍：10 Hz～10 MHz， 連續可調 ；
◆  對缺陷部位能準確及時提供反饋信號，并進行噴墨打標，打標位置、長度等可調；
◆  打標精度：≤±50mm；
◆  可調節檢測范圍，即測量值：10～10000，步進1；
◆  放大系數：1dB～32dB連續可調， 步進：1dB；
◆  激勵模式：DP/DI；
◆  增益范圍：0.0dB～99.0dB連續可調， 步進：0.1dB；
◆  漏判率：≤0%，誤判率(誤將合格品判斷為不合格品)≤1%；
◆  相位旋轉：0～360°連續可調，步進：1；
◆  信噪比≥10dB；
◆  實時軟件/硬件輸出報警，多種報警窗模式；
◆  報警持續時間：10ms～60000ms，步進1ms；
◆  自動形成檢測報告（包括檢測數量、合格數和不合格數）；
◆  自動記錄顯示缺陷數及其位置；
◆  電源： 180-240V（－20％ ～ ＋20％）50HZ±10% 環境溫度：-20—55℃；環境濕度：≤85%；
◆  每臺探傷儀安裝的平面為：550×1000mm2,信號線走向?yàn)閭?cè)壁、底部都可以，
◆  增益比：（X/Y）0.1～10.0；
◆  可調探頭驅動（激勵）等級：1～16 ；
◆  快速數字平衡；
◆  濾波系數：0-30000；
◆  具有端頭、端尾信號切除功能；
◆  消隱顯示系數：1～400；
◆  數字濾波：低通（0Hz～2000Hz）高通（0Hz～2000Hz）；采用專業的“數字濾波”，有效抑制現場干擾信號，保證檢測的準確性和穩定性；
◆  穩定性：8小時≦2dB；
◆  非等幅、非對稱相位報警區域設定；
◆  多中顯示方式：阻抗、時基、B掃；
◆  聲光報警輸出；
◆  具有延遲打標、定長打標；
◆  內、外時鐘選擇；
◆  可大量存儲各種檢測程序和檢測數據；
◆  可渦流信號回放擴展功能，測量缺陷的幅值、相位、數字值；
◆  顯示方式：實線、消隱；
◆  中英文操作語言、在線幫助；
◆  直角坐標系與極坐標系背景選擇；
◆  工作環境：電源：AC 220V/110V；
◆  工作溫度：0℃～+45℃、存儲溫度：－20℃～+50℃、相對濕度：≤85%；
◆  外觀尺寸及重量：175*400*260mm (L*W*H)、重量：5kg。（不含顯示器）
◆  可選小型工控型，臥式工控型，5U工控型（帶顯示屏）

應用領域
◆  核電、化工、冶金、高校教學、汽車零部件制造、自動化企業、各類實驗室、特種設備等行業。

配置說明
◆  主機：智能數字多頻渦流檢測儀主機（含顯示器）
◆  探頭及附件：可根據用戶材料、規格、形狀定制（標配按通道數）
◆  標準試塊（選配或定制）
◆  自動化控制模塊（選配）
◆  使用說明書：壹份
◆  保修卡：壹份
◆  產品清單：壹份
