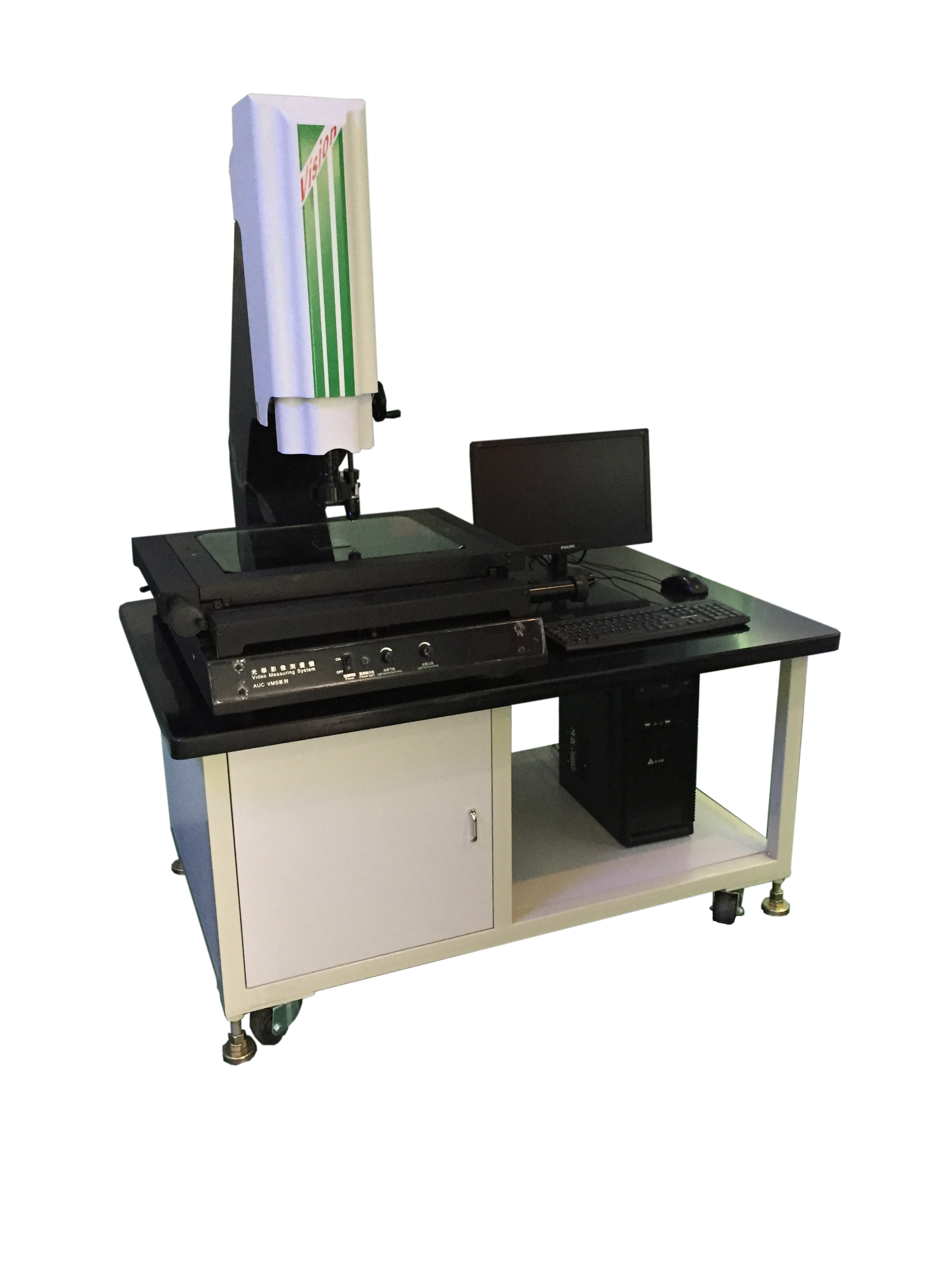

臺進VMS4030手動二次元影像測量儀 二次元測量儀 2.5次元影像測量儀 二維影像儀

一、設備基本參數

l 型號：VMS-4030

l 運動行程（X、Y、Z軸mm）：400×300×200

l 工作臺呎寸(W×Dmm)：    460×360

l 外形尺寸（W×L×Dmm）：  856*640*960

l 工作距離：90mm

l 儀器基座及平臺材質：高精度、高穩定性花崗石

l CCD攝影機：美國TEO高清晰彩色CCD攝像機

l 變焦物鏡： 桂光 0.7X～4.5X可連續變倍之高精密結構光學物鏡

l 視頻總倍率：0.5X鏡筒（20X～115X）  1X鏡筒（30X～225X）
            (可根據客戶要求選配)

l 物方視場：  10.6～1.6mm

l 數顯分辨率：0.001mm

l X、Y坐標測量示值誤差≤（3+L/200）?m ， L為被測長度(單位：mm)

l 重復測量精度：≤2?m

二、產品特點

l 儀器采用美國TEO高清晰彩色CCD攝像機及連續變焦物鏡作為測量瞄準系統；

l 由二坐標工作臺、電子光柵尺與數據處理器組成數字符測量及數據處理系統；

l 采用花崗石平臺，外觀簡潔大方；

l 表面光由環形LED光源組成，每一組均為恒流電源驅動，連續可調；

l 儀器具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起；

l 儀器備有RS-232接口,與計算機連接后,采用2D影像測量儀軟件測繪圖形進行處理及輸出；

三、測量軟件

l 標配2D測量軟件，可由鼠標自動尋邊、找直線、框選圓、自動圓、自動圓弧、自動去毛刺，可測點、線、圓、圓弧、角度、距離等；

l 可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到線的距離、線到線距離、線到圓的距離、圓到圓的距離等等）；

l 繪圖及輸出到AutoCAD：可將實時影像中的實際工件外形進行描繪，繪圖方式與AutoCAD相似，并將所描繪的圖形直接輸出到AutoCAD中，經過簡單處理形成工程圖；

l 測量數據輸出：可將測量數據或圖形導入WORD或EXCEL做報表；

l 拍照：可拍下測繪圖元及產品照片，包括所標注的尺寸；并能將拍下圖片調入測量軟件中進行圖片對比和處理；

l “瀏覽”窗口： 可觀察工件的全圖形并具有類似AutoCAD的縮放功能；

l 自定義圓： 可按客戶需要自定義標準的圖（由客戶自行定義圓的圓心坐標、直徑、半徑）；再以標準的圓和影像中的工件作對比，從而找到工件與標準圖形之間的誤差；

l 自定義線段：可自行設定線段的起點、終點、長度、旋轉角度，再與影像中的實際工件對比，從而找到工件與標準圖形之間的誤差；

l 自設客戶坐標：可以根據客戶本身的需要在影像中的實際工件上自行設定坐標原點（0，0），再以（0，0）點為基準在畫面任一點上標示該點X、Y坐標位置；

l 坐標標注：可標注工件中任意點的坐標值；

l 圖形自動捕捉：可自動捕捉線、弧的起點、終點及中點、圓心、交點等等；

l Pitch標注：可標注任意點到一條直線的垂直距離，并且可標任意兩線的中線到中線的距離；

l 計算機卡尺：可測量任意弧到弧之間的最遠、最近距離；

l 角平分線：可平分任意角度；

l 標注文字：可在實時影像中標注文字說明；

l 輔助對焦：由計算機判定每次對焦的對焦面，以保證變換焦距時測量的重現性；

l 輔助功能：可把在軟件中繪制出的圖形進行移動、旋轉、復制、，并可作任意線段的平行線、垂直線；

l 取交點：可求出任意兩條不交線的交點；

l 改變圖型顏色：可改變?nèi)我鈭D型的線型、顏色；

l 字體：可改變?nèi)我鈽?biāo)注文字的大小及顏色；

l 提示功能：在進行命令操作時，在命令行中會出現提示性的操作，從而加快操作人員的熟悉速度；

l 公英制轉換：測量值可在公制和英制之間切換；

l X、Y清零：可用畫面十字線設置任意點為相對原點，將X、Y坐標清零；

l SPC資料分析：可按圖紙要求設定產品尺寸的公差，軟件會自動判斷測量尺寸是否超過公差，并且將測量數據保存并生成報表；

l 自動兩點線：在單一畫面下可自動捕捉工件的邊緣，無須以人工取線，減少人眼誤差，提高測量精度；

l 自動三點圓：在單一畫面下可自動捕捉工件的圓半徑、直徑，并繪出圖形，無須以人工取圓，減少人眼誤差，提高測量精度；

l 自動多點線：自動捕捉工件邊緣，然后根據工件邊緣擬合出圖形，從而減少兩點取線及人眼的誤差；

l 自動多點圓：自動捕捉工件邊緣，然后擬合出工件的孔徑，并繪出圖形，從而減少三點取圓及人眼的誤差；

l 自動圓：在單一畫面下用鼠標框中圖形，可快速自動捕捉出圓.；

l 形位公差：可測量直線的真直度、圓孔的真圓度以及圓環的內外圓的真圓度和同心度。

四、配置清單
