1.1 設備使用條件

1.1.1 電源系統標稱電壓:          10kV±10%

1.1.2 額定頻率:                  50Hz

1.1.3 操作及控制電壓:            DC220V

1.1.4 照明電壓:                  AC220V

1.1.5 使用環境:  *溫度:   40℃(戶內)

                 *溫度:   1℃(戶內)

                 累計年平均氣溫: 21.1℃

1.1.6 月平均相對濕度值:      74.8%

      月平均相對濕度值:      36%

      累計年平均相對濕度:        55%

1.1.7 海拔高度: 2000m（及以下）

1.1.8 地震烈度: 7度

1.1.9 安裝場所: 戶內

2 技術規格

2.1配電聚優柜（以下簡稱裝置）的工作原理及性能

2.2.1工作原理

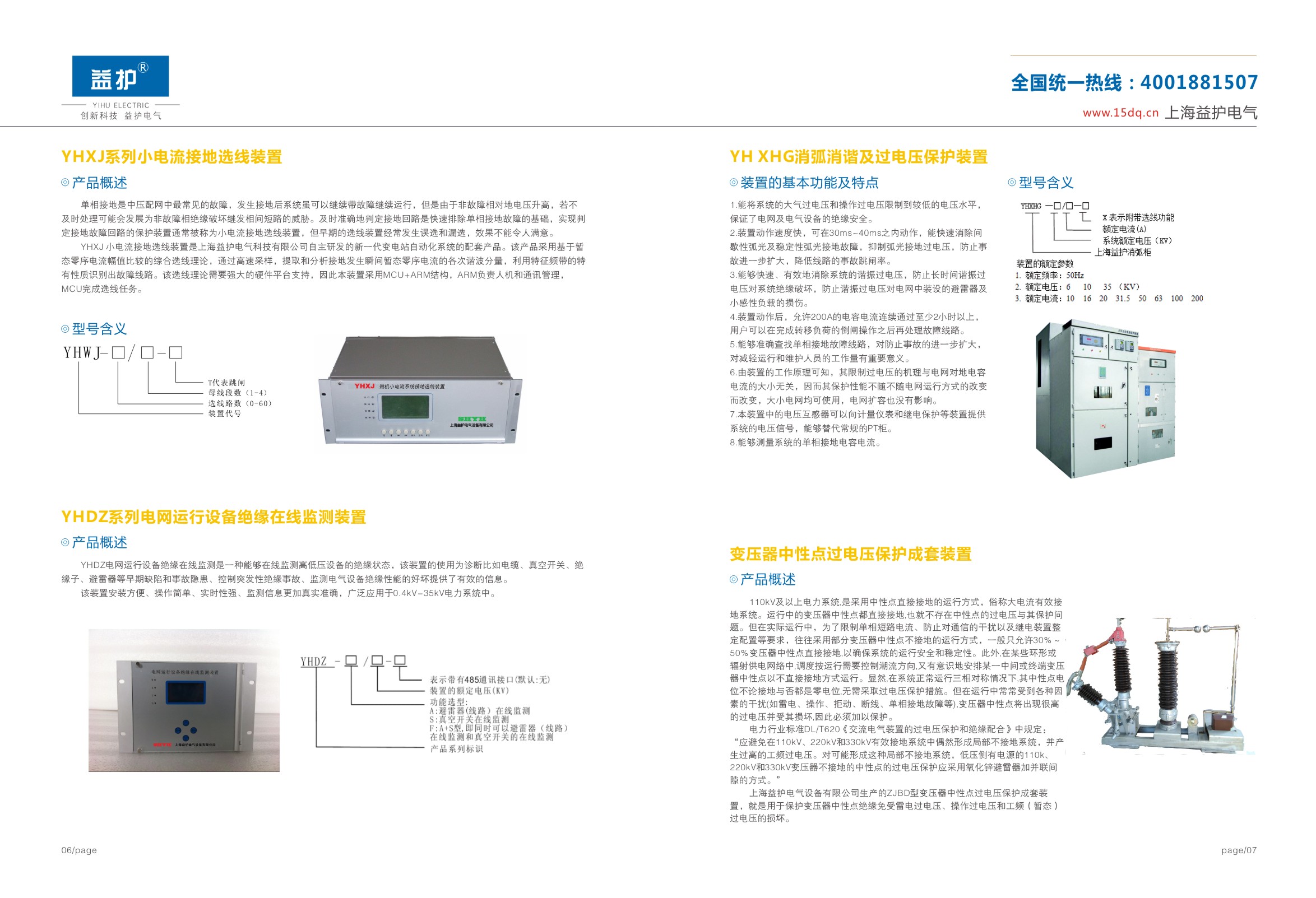

YHXHG是通過國家機構驗證的整柜，具有技術

本裝置內采用過電壓吸收器（YHZR），能解決系統過電壓類產品解決不的過電壓，有效平緩過電壓的上升前沿并削平過電壓尖峰，并且能夠耐受一定的過電壓所產生的大量能量，該產品與過電壓保護器及消弧柜的保護特性相配合，可以更好地系統過電壓保護，把過電壓限制在系統絕緣水平范圍內。

裝置正常運行時，柜內微機控制器實時不間斷檢測PT提供的電壓信號，一旦系統發生PT斷線、過電壓、低電壓、失壓、諧振，微機控制器可根據PT提供的電壓信號，利用DSP技術快速準確的處理能力實現對波形的實時采集，實施傅立葉級分析，準確地判析系統的故障情況，并顯示出故障類別，輸出相應的開關量接點信號。

當系統出現PT斷線，過電壓、低電壓、失壓故障，則裝置輸出相應的開關量接點信號，用于報警；

當系統出現諧振，裝置控制器根據系統諧振的不同頻率實現快速動作，并輸出相應的開關量接點，用于報警，如是接地產生的鐵磁諧振，激磁涌流過大，瞬間切斷激磁涌流，不至于PT保險熔斷、PT燒毀。

裝置具有CAN和RS485接口，配有標準MODBUS  RTU通訊規約，與用戶微機監控系統實現數據遠距離傳送。

2.2.2 裝置性能

2.2.2.1、裝置核心部件——控制器采用雙CPU，主CPU采用32位DSP技術，裝置具備上電自檢功能，同時通過檢測中心IV級電磁抗干擾型式試驗。

2.2.2.2、裝置控制器設置CAN和RS-485對外通訊接口，采用標準的MODBUS RTU通訊協議，協議通過通信及規約檢驗，確保裝置與整個監控系統兼容。

2.2.2.3、能時刻監視系統電壓，對出現的電壓異常（過壓、欠壓、PT斷線）做出準確的判斷并輸出報警信號。

2.2.2.4、裝置中主要元件——深度不飽和電壓互感器具有抗飽和功能，有效抑制系統過電壓對電壓互感器損壞。

2.2.2.5、裝置中主要元件——過電壓吸收器，與抑制系統主要過電壓類的產品共同使用，能有效抑制吸收系統中各種過電壓，其通流可達到3200A/2ms。

2.2.2.6、裝置中主要元件——智能開關，有效抑制了電壓互感器發生鐵磁諧振的可能，更進一步保護電壓互感器。

2.2.2.7、裝置具有存儲功能。

2.2.2.8、裝置滿足無人值班變電所要求。

2.2.2.9、裝置的控制器本身有電源監視等自身監控系統。

2.2技術參數：

2.2.1裝置技術參數

注：主母線由配套開關廠提供

2.3裝置主要元件技術參數

2.3.1微機控制器

型號: YH-KM工作電源:220V DC

控制器采用雙CPU，主CPU采用32位DSP技術，裝置具備上電自檢功能，同時通過繼電器檢測中心的IV級電磁抗干擾型式試驗。裝置控制器設置CAN和RS-485對外通訊接口，采用標準的MODBUS RTU通訊協議，協議通過通信及規約檢驗，確保裝置與整個監控系統兼容。

2.3.2 過電壓吸收器

型號：YHZR

安全運行電壓：12kV

2ms方波通流量：3200A

殘壓值根據系統中過電壓保護產品進行設定，以保證與系統匹配

通過國家質量監督檢驗中心型式試驗

2.3.3 PT高壓熔斷器 型號：XRNP1-10/0.5-50-1

2.3.4高壓限流熔斷器FU額定電壓 10 kV，額定電流  10  A

2.3.5電壓互感器 型號: ZJKX-10

電壓比：10kV/ /100/ /100/3

準確級： 0.5/ 6P

容量:  40/100

2.3.6高壓隔離開關

型號: GN19-10C/630

額定電壓   10 kV

額定電流   630 A

手動操作機構

2．4 裝置柜體

2.4.1、柜體簡介

裝置柜體采用KYN28A-12系列金屬鎧裝中置式開關柜。柜體為固定式，柜體的外殼和各功能單元的隔板均采用敷鋁鋅鋼板(δ2.0mm)由8.8級高強度螺栓連接而成。開關柜采用敷鋁鋅鋼板全封閉式結構。開關柜的外殼防護等級是IP4X，斷路器門打開后室內的防護等級是IP2X，所有運行操作全部在開關柜大門外進行，有效保證設備和人身的安全。防爆結構：斷路器室、主母線室、電纜饋出線室等所有高壓帶電間隔，全部設有獨立的過壓釋放通道，具備完善的阻止內部故障燃弧功能，即俗稱“防爆功能”，保證設備和人身的安全可靠。全絕緣式結構。更適應于高海拔和粉塵污染、以及早晚溫差大的環境。

柜內分支母排由50*3電解裸銅排制成，柜內所有母排采取整體鍍錫加工工藝，能保證搭接頭處足夠的接觸壓力能有效保證銅排導電率，減小接觸電阻，從而能降低開關柜的整柜溫升；電氣間隙在滿足空氣絕緣凈距的條件下還在其表面套熱縮護套加強絕緣方式，電場分布均勻，散熱性好，抗電動力強度高，能有效提高開柜內主母線、支母線等高壓帶電體，全部外附阻燃、強絕緣性熱縮導管，形成全絕緣式結構。

柜內主母排由配套開關統一根據開關柜技術要求進行配制。柜內高壓元件：電壓互感器、絕緣子、導管，全部采用不少于240mm的大爬電距離、強絕緣性的元件，使開關柜形成大爬電比距結構。開關柜絕緣裕度大，按電壓12kV時爬電比距達到20mm/kV開關柜的整體抗污能力。開關柜具有良好的絕緣性，帶電部位均配有絕緣護套，進線及柜間隔板等采用合理的復合絕緣措施。

2.4.2、裝置的技術要求

2.4.2.1、裝置的技術條件

（1）額定電壓：    10kV

（2）工作電壓：12kV

（3）額定頻率:     50Hz

（4）溫升：主回路在額定電流和額定頻率下的溫升除應遵守GB763《交流高壓電器在長期工作時的發熱》的規定外，再作如下補充：

a、柜內各組件的溫升值不得超過該組件相應標準的規定；

b、可觸及的外殼和蓋板的溫升不得超過20K。

(6)裝置的結構應保證工作人員的安全和便于運行、維護、檢查、監視、檢修和試驗。

(7)裝置中各組件及其導體的連接處，還應考慮在夏季高溫期間是否會超過有關標準規定的使用溫度。

(8)對組(部)件的要求：

a、同型產品內額定值和結構相同的組件應能互換。

b、裝于過電壓裝置上的各組件，應符合它們各自的技術標準。

(9)防護等級和內部故障：

a、單純以空氣作為絕緣介質時，柜內各相導體的相間與對地凈距必須符合下表的要求。

b、為防止人體接近過電壓裝置的高壓帶電部分和觸及遠動部分，開關柜外殼的防護等級為IP4X。

c、對于內部故障，滿足下列要求:

      裝置能防止因本身缺陷、異?；蛘`操作導致的內電弧傷及工作人員,并能限制電弧的燃燒時間和延燃范圍.

采取防止人為造成內部故障的措施，加裝防止誤操作的閉鎖裝置。還考慮到由于內部組件的故障引起隔室內過壓及壓力釋放裝置噴出氣體的影響。

（10）柜體的顏色可按照提供的色標進行噴塑。
