、產品概述

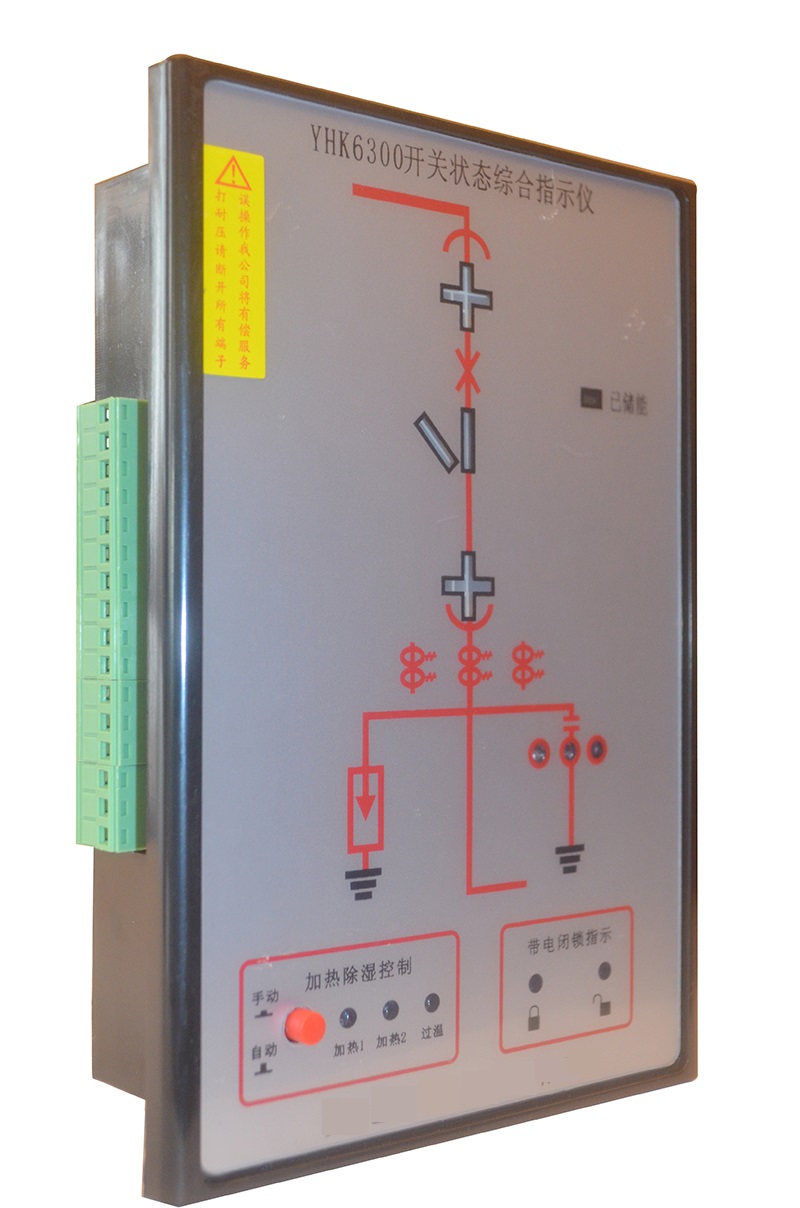

   上海益護的YHK7000A開關柜智能操控裝置，功能強大，用于3-35KV 戶內開關柜，取代現有的一次回路模擬圖、溫濕度控制器，高壓帶電閉鎖裝置，全功能語音防誤提示和告警，配有合閘，分閘按鈕，儲能按鈕，遠方/就地轉換開關，照明開關。高亮度LED顯示器，可在線顯示當前溫度，濕度值?？蛇xRS485通信接口，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。同時本裝置外觀精致，美觀、簡化、美化了開關柜面板，有效的提升開關柜品質。

    二、主要技術指標

工作電源 AC180V～AC265V

    工作溫度：－20～＋65℃

工作濕度：≤95％RH

介質強度：≥AC2000V

絕緣性能：≥100MΩ

抗電磁干擾性能：符合IEC255－22的標準規定

動態閃爍頻率：1次/秒

開關量輸入端子和LED數碼顯示關聯關系：動態配置

三、主要功能簡介

（圖1）

3.1 斷路器狀態顯示

 斷路器合閘并且分閘回路完好時，紅色01模擬條發光；

 斷路器分閘并且合閘回路完好時，綠色02模擬條發光；

  3.2 手車位置顯示

無源觸點輸入， 工作位置觸點閉合時，紅色03①、03②垂直模擬條發光，顯示斷路器位于工作位置。試驗位置觸點閉合時，綠色04①、04②水平模擬條發光，顯示斷路器位于試驗位置。手車位于試驗位置與工作位置之間時，發光條03①、03②、和04①、04②同時閃爍。手車移出開關柜時，紅色03①、03②和綠色04①、04②發光條均不發光，表示手車已斷電。

  3.3 接地開關位置顯示

無源接點輸入閉合，紅色05 垂直模擬條發光，顯示接地開關合閘。無源接點輸入斷開，綠色06 水平模擬條發光，顯示接地開關分閘。

3.4 彈簧儲能顯示

    無源觸點閉合，黃色07 指示發光，顯示斷路器已儲能。

3.5 帶電顯示及閉鎖功能

     1、LED啟輝電壓（KV）：額定相電壓×0.15-0.65

2、閉鎖啟控電壓（KV）：額定相電壓 ×0.65

     3、當三相同時不帶電時，閉鎖解除燈亮，啟動電磁鎖動作。

3.6 自動加熱除濕控制

　  可帶1-2路溫濕度傳感器及輸出接點，并且用戶可根據需要在出廠時設定加熱/除濕/排風輸出的上下限。當環境濕度大于上限值或其溫度大于下限值時，啟動加熱，濕度小于下限值或溫度大于上限值時，停止加熱；當環境溫度≥45℃時，無條件停止加熱，防止過熱損傷。

3.7 智能語音防誤提示功能

    1、當斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分斷路器”。

   2、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地開關”。

    3、斷路器合閘狀態、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分斷路器、請分接地開關”。

3.8 分合閘功能

    裝置面板上設有分閘/合閘轉換開關（或按鈕）、遠方/就地轉換開關、儲能開關等操作開關，方便用戶操作。

3.9 溫濕度顯示

3.9.1（A路）

        圖中表示：A路的溫度為23.8℃，濕度為86.0

3.9.2（B路）

        圖中表示：B路的溫度為24.0℃，濕度為81.0

3.10 通訊功能（可選配）

     裝置具有RS485通訊接口，配置標準的MODBUS規約

四、安裝尺寸圖

開孔尺寸（220mm×165mm）

六、控制及設置

6.1 可帶2路溫濕度傳感器及輸出接點，數碼屏上可以顯示溫濕度數值；

6.2 可根據需要設定溫度上下限、濕度數值；

6.3 當測量到環境濕度大于設定濕度時或溫度低于溫度下，啟動加熱器，加熱器1（2）指示燈亮，同時端子加熱器輸出1（2）閉合，直到濕度小于設定濕度或溫度大于設定溫度上，關閉加熱器，加熱器指示燈滅，加熱輸出端子斷開；

6.4 當環境溫度大于設定溫度上，端子過溫/排風輸出閉合；

6.5 環境溫度大于設定溫度上，加熱無條件退出，防止過熱損傷；

七、運輸與貯存

開關柜智能操控裝置運輸和拆封不應受到劇烈沖擊，應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。

保存開關柜智能操控裝置應在原包裝內，保存的地方環境溫度為0℃～＋40℃，相對濕度不超過85％，空氣中無腐蝕性氣體。

開關柜智能操控裝置在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，單只包裝的開關柜智能操控裝置疊放高度不超過3只。
