河北20#碳鋼法蘭視鏡 DN50鑫涌牌葉輪水流指示器 設備*視鏡

“河北20#碳鋼法蘭視鏡DN50鑫涌牌葉輪水流指示器設備視鏡”基本參數

視鏡廣泛應用于管道、裝備裝置中需求附件。可用于溫度高，腐蝕性強、傷害性較大，易結晶的化工塔器中，以保證其安全生制造。應用于管道、配備擺設中需要附件?？捎糜跍囟雀?，氧化性強、傷害性較大，易結晶的化工塔器中，以保障其保險生打造。 安裝尺寸小，而且驅動力矩小，利用簡潔、火速，而且還同時具有良好的流量調治從命與封閉密封共性，視鏡在大中口徑、中低壓力的使用范圍，它是主導的視鏡形式。

視鏡包羅一閥體，所述閥體包羅液體通道與窺察通道，所述液體通道口上設有管道毗鄰法蘭，所述考查通道口上設有視鏡毗鄰法蘭，視鏡毗鄰法蘭與壓蓋連貫，將視鏡玻璃靜止在毗鄰法蘭與壓蓋之間；其特色在于：所述窺察通道上湊近視鏡玻璃處設有一個葉輪，所述葉輪由葉輪桿及樞接于葉輪桿上的葉輪片造成，所述葉輪桿垂直于液體通道中液體液面偏袒固定在閥體的殼體上。

（1）葉輪視鏡適用于化工、化纖、醫藥、食品等工業生產管路中,能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是各類管道上比較常用的一個部件,是保障正常生產、保證產品質量不可缺少的管道附件之一.

工作原理
透光式直通視鏡使用在無色的透明液體管道上的時候，比如冷卻水等管路上，存在觀察不清楚，不直觀的問題，甚至于看不出管道里面有無介質流動的情況。
根據以上缺陷，葉輪視鏡專門針對這個問題，由玻璃視鏡、觀察管道、進出水管道，觀察管道分別與進水管道和出水管道焊接連通，觀察管道內設置有能夠隨著介質轉動的葉片。當管道內有介質流動的時候，葉輪就會跟著轉動，并且隨著介質流動的強度而變化不同的轉動速度，這樣就可以直觀的觀察到管道內介質的流動速度了。

樣式
葉輪視鏡的葉片垂直于進出管道,進出管道的介質直接作用于葉片之上,帶動葉片轉動,直觀的反應介質的流動情況.

外型樣式
葉輪視鏡的外型結構跟普通的直通視鏡相差不大，有對夾式與單壓式兩種，根據連接方式的不同，又分別有法蘭、內外螺紋、焊接，承插焊等不同的樣式。
1.對夾式內螺紋葉輪視鏡。整體結構是對夾型，兩片視窗玻璃是用長螺栓對夾固定。內螺紋連接，螺紋有55 度非螺紋密封管螺紋、NTP美制60度英制螺紋等。

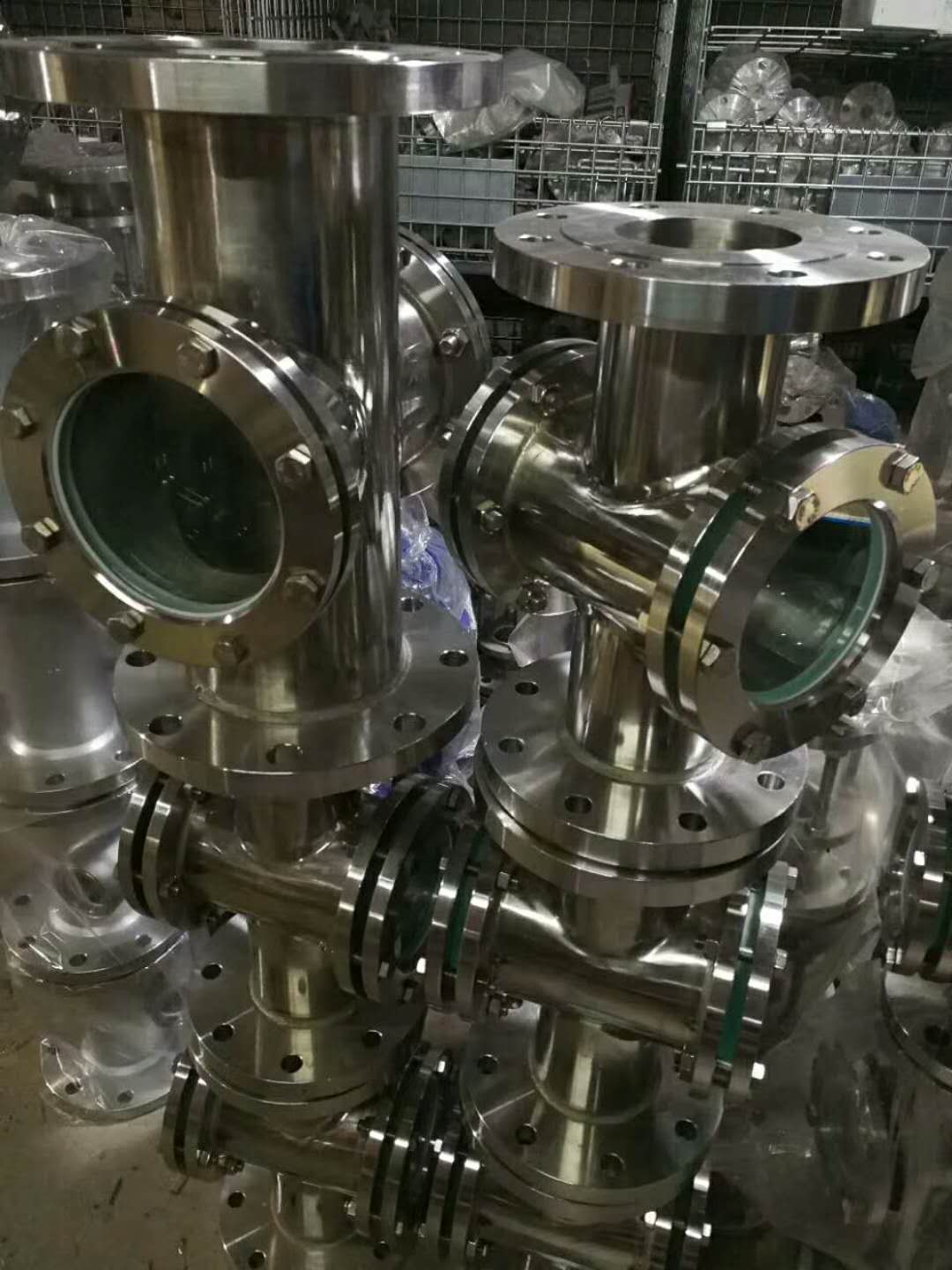

2.單壓式法蘭葉輪視鏡。這個跟上面的樣式的區別就是視窗玻璃是各自用螺栓固定的，這樣的結構使用壓力較高，維修更換的時候，兩邊視窗可以各自操作，各不影響。法蘭連接，法蘭可以采用GB、HG、SH、JB、ANSL、JIS等標準制作，（需客戶提供規格壓力等級）。
3.對夾式承插焊浮球視鏡。結構如上面的對夾式內螺紋浮球視鏡，區別在于連接方式換成了承插焊。

基本參數
殼體材質：碳鋼WCB、不銹鋼304、321、316、316L。
視窗材質：鋼化玻璃、鋼化硼硅玻璃、石英玻璃。
密封材質：橡膠、聚四氟乙烯、石墨復合墊。
工作壓力（MPa）：≤1.6 視結構口徑各有不同。
使用溫度:0-200℃,0-600℃.

保養與維護
1、葉輪視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
2、視鏡的視窗玻璃屬于宜損件，安裝視鏡時要小心輕放；
3、玻璃耐溫耐壓有一定的局限，視結構尺寸而變動；
4、允許急變溫度<60℃，玻璃因溫差過大會破裂，請注意保養。

（2）、直通視鏡是目前使用比較廣泛的一種視鏡樣式,應用于電站、煉油、化工、化肥、冶金、采礦、造紙、環保、市政建設等行業的管路上面,但在無色的透明液體管道上的時候，比如冷卻水、等管路上，存在觀察不清楚，不直觀的問題，甚至于看不出管道里面有無介質流動的情況。

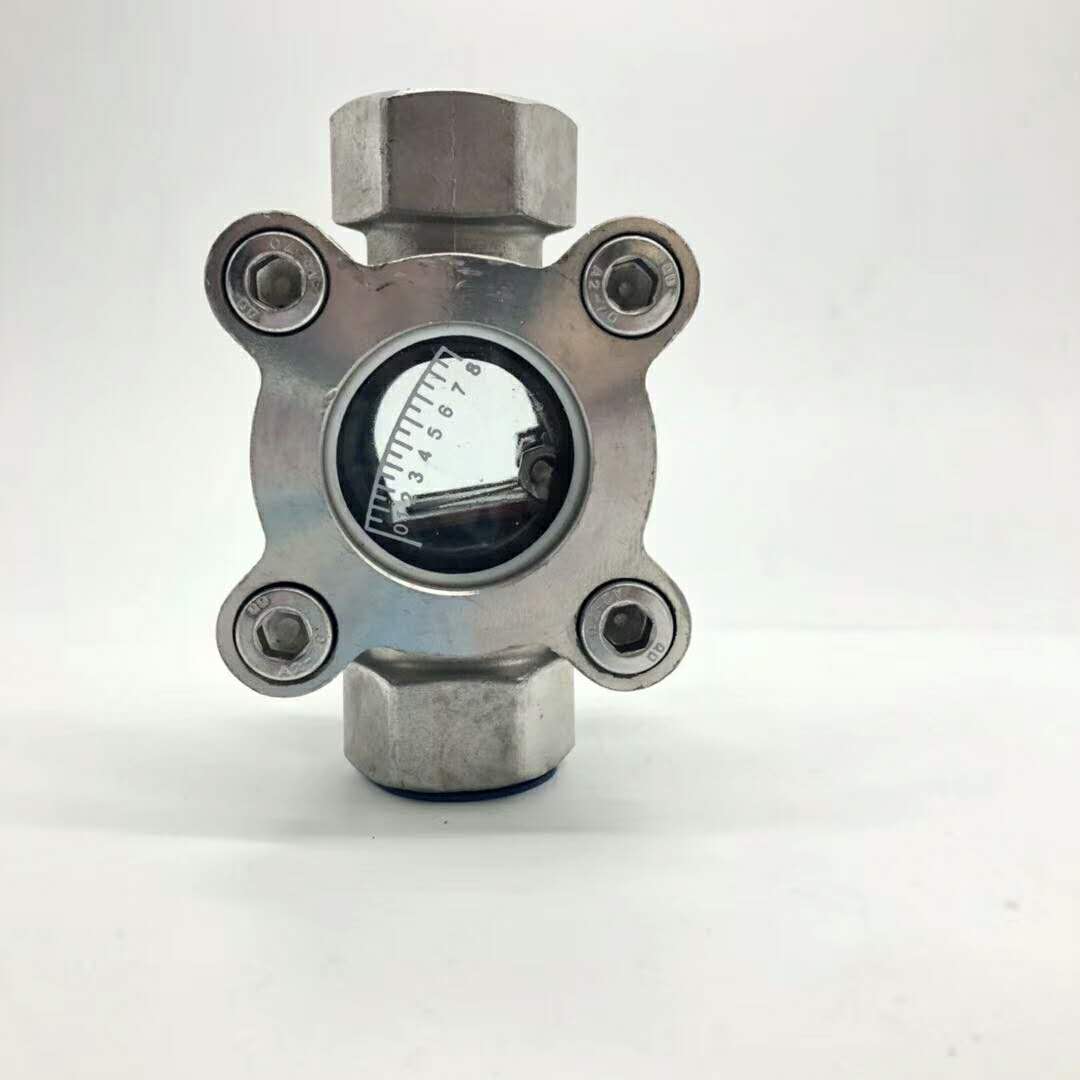

直通視鏡就是針對這一種情況而做出的一種改進.擺板視鏡由玻璃視鏡、觀察管道、進出水管道，觀察管道分別與進水管道和出水管道焊接連通,在觀察管道中有一塊能隨著介質自由擺動的舌片,舌片與管道垂直自然下垂.在管道中沒有介質流動的情況下,舌片處于關閉狀態,當管道中有介質流動后,舌片就會隨著介質流動的強度,相應的轉動一定的角度,這樣觀察舌片的位置就可以以比較直觀的看到管道內的情況了。
