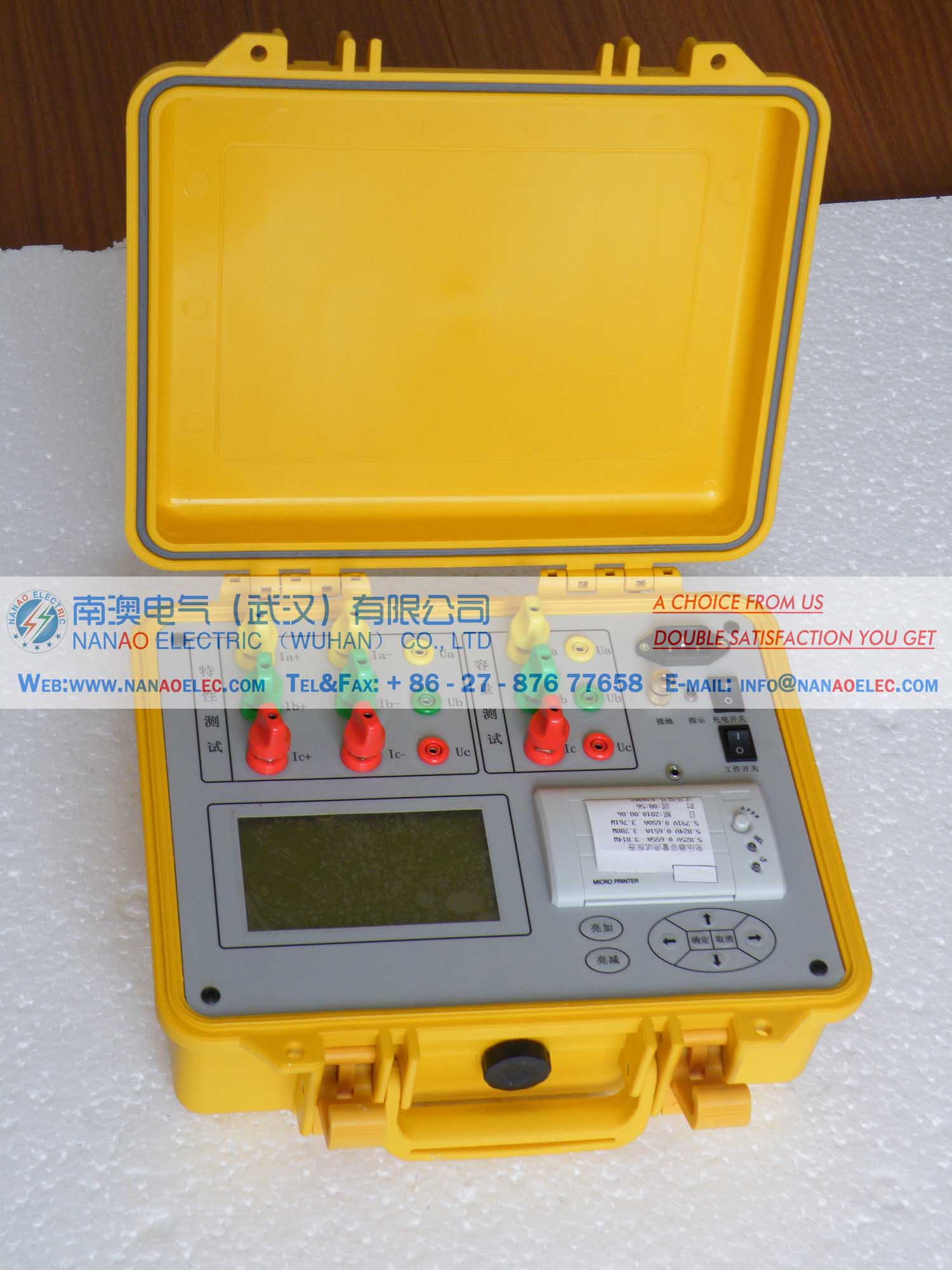

南澳電氣專業生產NABCD智能變壓器空載負載特性測試儀空負載測試儀

NABCD智能變壓器空載負載特性測試儀

產品別名

變壓器空負載特性測試儀，電氣參數測量儀，智能空載負載特性測試儀，智能變壓器負載特性測試，智能變壓器特性測試儀，變壓器空載負載測試儀

一、性能特點：

該儀器可同步測量變壓器的空載和短路試驗時的電流有效值，電壓有效值和功率因數等多項參數，微機控制、數字顯示，同步取樣，避免了傳統試驗方法中儀器、儀表多、讀數不同步的缺陷。

（1）帶自動轉換功能、不需外接CT、PT

（2）短路損耗，阻抗電壓值自動轉換至75℃(繞組電阻溫度折算)時的值

（3）可與直阻儀、變比儀、調壓器組合成變壓器綜合特性測試臺

     電壓：0～600V(線電壓)

     電流：0.3～90A

     準確度：0.2%

     工作電源：AC220V; 50HZ

二、概述

NABCD變壓器空載負載特性測試儀按照 JB／T501－91《電力變壓器試驗導則》和GB1094－96《電力變壓器》的技術標準要求, 能同時測量單相或三相電力變壓器的交流電壓有效值、電壓平均值、有效值、有功功率、功率因數和頻率等電量參數, 測量精度為0.2級。智能化、專業化設計, 適用于電力變壓器空載、負載試驗的測試,是傳統指針式儀表的理想換代產品。

三、主要特點

1、采用 240×128點陣帶背光藍色液晶顯示屏、中英文操作菜單,同時顯示單相或三相電壓有效值、電壓平均值、電流有效值、有功功率、功率因數和頻率等18個電參量。

2、多屏菜單操作, 供用戶選擇, 操作方便, 并自動計算各參數, 如P0、I0、Pkn、ekt、ek75℃、Zk。

3、可自動對電壓幅度、波形及溫度進行校正。

4、可按鍵設定電壓、電流互感器比率, 直接顯示初級測量值。

5、可測量低功率因數范圍的功率。

6、配有微型打印機和串行RS232計算機接口, 打印格式按照標準記錄(漢字)格式要求。

7、抗干擾性能強, 并且有可靠的過壓、過流保護，適用于現場校驗環境下工作。

8、可外接電壓互感器和電流互感器可拓寬儀器的測量范圍。

四、工作原理

該儀器采用的處理器處理數據，高精度快速A/D轉換器，數據的采集采用新穎的處理技術，數據處理采用使用快速的方式進行數據處理，這些為該儀器的高性能、高精度、高可靠性提提供了必要條件。

該儀器的人機接口采用大屏（240 × 128）中英文的圖形顯示器，菜單嚴格分級，逐步引導您操作，您只需要開機，按下任意鍵，儀器提供的菜單就會引導您完成你所需要的實驗。

另外該儀器還提供了面板式的微型打印機，可以將實驗的結果打印出來，作為實驗存檔的原始數據。儀器還提供了串口通訊功能，你只要按說明書提供的通訊協議編寫好軟件，就可以在上位機上直接操作該儀器，完成實驗。
