珠海市科宏電子科技有限公司KH4000電氣接點測溫裝置

1、概述

　　KH4000電氣接點測溫裝置是一款用于高、中、低壓電力系統(110KV，6—35KV和0．4KV)和對溫度有較高要求的電氣接點測溫智能化裝置。該裝置需要配合測溫接收模塊和溫度傳感器一起使用，它是集在線溫度測量、數據采集、數據分析和控制功能于一體的現代化高科技產品。其各項技術指標均能到達。該裝置提供通訊接口可與計算機監控系統連接，支持RS485接口MODBUS-RTU通訊協議，通訊波特率可設置，可選以太網通訊接口。在設計上采用了多種抗干擾措施，能夠在電力系統中穩定運行。面板防護等級IP54、殼體防護等級IP20。

2、主要功能

1) 多路無線測量溫度實時數據顯示，建議同一個變配電室內的無線溫度傳感器使用同一臺電氣接點溫度顯示終端采集、顯示數據。

2) 報警溫度上、下限設定及兩路繼電器輸送功能。

3) 具有系統日期、時間，日期和時間具潤年自動轉換功能。

4）具有設備參數配置功能，可進行主要參數編程設置。

5) 具有RS485通訊接口，特殊應用可定制以太網接口。

6) 接點測溫?zé)o線采集、存儲、顯示功能。

7）數據通訊功能，所有數據都能通過數據通訊總線上傳到上一級采集器或者上傳到上位機系統。

8）可擴展報警功能（需要聲報警或光報警設備輔助）。

3、技術參數

1)工作電源：AC/DC 220V。

2)測溫通道：?jiǎn)螜C(jī)系統支持1-240個測溫點，測溫點還可擴展。

3)工作環境溫度：-20℃～+70℃。

4)工作環境濕度：≤95%RH。

5)報警輸出口：無源輸出（負載<300W）。

6)通訊接口：RS485接口，采用MODBUS-RTU 通訊協議，一個起始位，八個數據位，無奇偶校驗，一個停止位。波特率可設置為1200bps、2400bps、4800bps、9600bps。如定制以太網通訊接口，可實現以太網內的設備組網通訊。

7) 電氣接點溫度顯示終端與無線接收模塊之間在空曠時的通訊距離： 可達200米。

8)RS485通訊距離：<1200米。

9)觸點溫度測量范圍：-20℃～150℃。

10)溫度精度：≤±2℃。11)溫度顯示分辨率：1℃。

-1-

4、安裝尺寸與接線

4.1、組成

1)電氣接點溫度顯示終端（主機）:具有溫度數據無線接收、顯示和設定功能，可現場查看運行狀態；2)無線接收模塊實現柜內接點溫度無線接收、保存與轉發；3）接點溫度傳感器，每臺開關柜內典型配置3路、6路或9路。

4.2、電氣接點溫度顯示終端及無線接收模塊尺寸

機械尺寸圖(單位：mm)

顯示終端外形尺寸：215×145×61（單位：mm）

無線接收模塊外形尺寸：155×66×34（單位：mm）

4.3、電氣接點測溫裝置及配套設備安裝方式

1）電氣接點溫度顯示終端一般采用壁掛式安裝，也可以選擇嵌入式安裝方式。

2）壁掛式安裝一般安裝在墻面或表箱中，首先在墻壁或表箱內壁上確定安裝空位，首先將本產品配套的墻體部分的固定支架安裝好，然后將配件的另外部分安裝在產品背部，最后對準已裝好的支架將產品掛好，檢查裝置固定牢固即可。

3）嵌入式安裝方式需要在安裝面板上開一個198mm×125mm的窗口，裝入電氣接點溫度顯示終端，并通過配套的4個固定卡進行安裝緊固，接好電源線路等完成安裝。

-2-

4）無線接收模塊安裝與開關柜中，吸盤式長天線應引出到開關柜外部，便于無線信號接收，應從柜子儀表室引出，避免碰觸和接近強點線路。

     5）電氣接點溫度顯示終端與無線接收模塊之間采用無線傳輸，傳輸距離遠，同一個變配電室內的接點測溫?cái)?shù)據可以全部集中顯示到一臺電氣接點溫度顯示終端內。

壁掛式安裝方式圖

嵌入式安裝方式圖

-3-

5、測溫點數據查看

主機運行后可通過觸摸屏幕翻頁查看各測溫點溫度數據，通過點擊左上角的“上一頁”和右上角的“下一頁”實現翻頁，查看所有測溫點的溫度數據。上電或重啟時，默認情況首屏顯示如下圖：

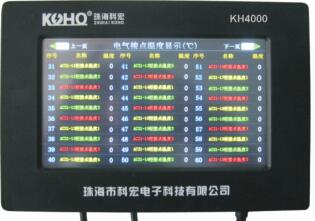

    稍等幾秒系統啟動后自動轉為頁電氣接點溫度顯示屏，當為9點測溫時，每一列顯示對應開關柜前6點，第二列顯示后3點接點溫度數據；當為6點測溫時，用一列顯示對應開關柜接點溫度數據，屏幕顯示每一個測溫點最近一次接收到的溫度數據，黃綠紅三種顏色分別對應高壓電氣的A、B、C三相，如下圖所示：

當需要監測的溫度數據超出一頁時，可以點擊屏幕右上角的“下一頁”查看其他柜內測溫點溫度數據，或等待設備自動循環顯示，出廠默認為60秒。產品出廠時已完成配置，包括接點位置名稱設置、通訊地址、設備運行時鐘等，無需用戶設置，使用方便。

-4-

通過點擊屏幕中顯示的“電氣接點溫度顯示（℃）”區域（下圖中紅框區域）可以進入特殊查詢界面。

特殊查詢界面如下圖，本設置可執行的主要內容有：設備運行環境溫度監測，設備時鐘查詢，越限事件記錄查詢，現場安裝傳感器對應回路值查詢，測溫點位置名稱修改（本參數出廠時如已經對應現場安裝位置進行了設置，用戶則無需修改）。

點擊特殊查詢界面的“主界面”按鍵，將回到電氣接點溫度顯示界面。點擊“越限記錄”按鍵，可進入越限事件記錄顯示界面，如下圖：

越限事件記錄為兩頁，每頁顯示6次事件信息，共記錄最近12次的越限事件記錄。

-5-

點擊特殊查詢界面的“名稱修改”按鍵，進入密碼錄入屏，只用輸入正確的密碼后，才能進入名稱編輯修改界面，如下圖：

通過數字鍵盤輸入密碼（默認密碼為1116），輸入完成后點擊“確定”按鍵，密碼正確則顯示如下界面：

點擊“進入設置”按鍵進入“接點對應位置名稱修改”界面，按說明進行操作實現名稱編輯功能，漢字輸入采用全拼方式，如要輸入“液晶”這兩個字，分別輸入兩個字的拼音然后選擇相應的漢字完成輸入，首先輸入“ye”，在組備選漢字中沒有，此時點擊“—>”按鍵，查看下一組備選漢字，點擊選擇“液”字，然后輸入“jing”， 在組和第二字備選漢字中都沒有，此時點擊兩次“—>”按鍵，查看第三組備選漢字，點擊選擇“晶”字，完成輸入。如果想輸入小寫英文字母，點擊字母按“Enter”按鍵就可以完成英

-6-

文輸入，輸入大寫英文字母需要先按下“↑”按鍵鎖定大寫輸入，然后按小寫英文字母的方面輸入。名稱輸入完成后，點擊“OK”保存，如果想放棄修改，點擊“ESC”取消。

名稱修改完成后按界面提示操作，退出修改界面，電氣接點溫度顯示界面中對應位置的名稱將顯示修改后的名稱。

注：液晶顯示的亮度在有人員觸控查看參數時，為高亮顯示，當60秒無人操作時自動調整為低亮顯示。

-7-

6、無線接收模塊

6.1、主要功能

1) 多路無線測量溫度實時數據采集，可接收1～9路接點溫度數據。

2）具有設備參數配置功能，可進行主要參數編程設置。

3) 具有RS485通訊接口，可作為無顯示的測溫終端應用。

4）數據無線轉發功能及通訊功能，所有數據都能通過無線方式轉發至上一級采集器或者通過數據總線上傳到上位機系統。

6.2、技術參數

1)工作電源：AC/DC 220V。

2)測溫通道：?jiǎn)螜C(jī)系統支持1-9個測溫點，標準配置6個測溫點。

3)工作環境溫度：-20℃～+70℃。

4)工作環境濕度：≤95%RH。

5)報警輸出口：無源輸出（負載<300W）。

6)通訊接口：RS485接口，采用MODBUS-RTU 通訊協議，一個起始位，八個數據位，無奇偶校驗，一個停止位。波特率可設置為1200bps、2400bps、4800bps、9600bps。

同時在通訊接口的右側也附帶一個DC 5V的電源輸出口，用戶可自行選擇是否使用。

7)無線傳送接口可實現與電氣接點溫度顯示終端之間遠距離無線傳送的應用，在空曠時的無線傳送距離可達200米。

8)RS485通訊距離：<1200米。

9)觸點溫度測量范圍：-20℃～150℃。

10)溫度精度：≤±2℃。

11)溫度顯示分辨率：1℃。

6.3、安裝方式

1）可采用兩點螺絲固定方式和35mm導軌式安裝。

2）無線接收模塊安裝于開關柜中，可在144mm孔間距的位置使用Φ3的螺絲固定安裝，也可以選擇標準35mm導軌式安裝，吸盤式長天線應引出到開關柜外部（一般置于開關柜頂部），便于無線信號接收，應從柜子儀表室引出，避免碰觸和接近強點線路。

3）無線接收模塊采用增強型無線傳輸方式，傳輸距離遠，信號可覆蓋同一變配電室

-8-

內的任何位置（或同一個變電站內所有無的開放位置）。

6.4、特點

無線接收模塊采集開關柜內重要接點的溫度數據并保存。選擇我公司生產的電氣接點溫度顯示終端，實現現場的無線集中顯示管理，無需開孔和布線，只要在變配電室內適當位置采用壁掛式方式安裝電氣接點溫度顯示終端即可，安裝和使用方便。

7、無線溫度傳感器

安裝在需要測溫的電氣接點位置，當測量溫度大于設定跳閘和告警值時，PC監控端或終端將發出相依警告和提示，可外接聲、光報警器實現越限報警的綜合報警提示。

7.1、感應取電表帶式無線溫度傳感器

7.1.1、安裝尺寸參考圖（本安裝尺寸僅供參考，具體以發貨實物為準）：

   硅表帶W 28×D 36×H 20×L420；合金帶W10×D0.3×L根據安裝體大小確定

7.1.2、特點及參數

1.耐溫(-40℃～+250℃)硅膠表帶殼體，特殊合金材料感應線圈在線取電。

2.殼內的熱敏傳感器與接點體緊密接觸，能準確測量實時溫度。

3.測溫范圍-20℃～150℃。

4.可在5A~5000A負荷電流條件下感應取電、正常工作。

5.無線接收模塊與感應取電表帶式無線溫度傳感器在空曠時的通訊距離可達20米，現場無線接收模塊與感應取電表帶式無線溫度傳感器相對應的應在同一個開關柜內安裝，接收效果更佳。

7.1.3、感應取電表帶式無線溫度傳感器安裝

主要安裝在開關柜動觸頭觸臂位置、電纜搭接點、進線室和出線室的母排上，采用捆綁式安裝，安裝步驟如下：

①． 安裝在斷路器觸頭觸臂位置時，需搖出手車安裝；如果安裝在進出線母排或電

-9-

纜搭接點位置，則柜體必須要停電才允許安裝操作；

②．將溫度傳感器穿入合金帶，把溫度傳感器底部的測溫探頭貼在被測物體表面，確定位置后準備固定和調整，一端過另一端卡扣并慢慢拉緊，拉緊后向反方折彎，如在母排或電纜搭接點位置安裝則可圍繞母排稍作整形拉緊即可。

③．將溫度傳感器外層硅膠表帶緊緊地綁在被測物體上，注意拉力不要過大，以剛剛拉緊為宜可將多余的硅膠表帶剪掉。

7.4、無線測溫裝置應用及安裝示意圖：

觸頭安裝                    母排安裝

-10-

7.5、無線測溫裝置應用框架圖：

-11-

8、通訊

8.1引言

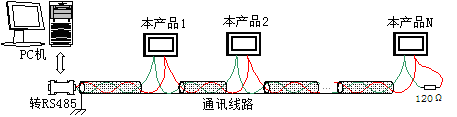

本產品如選配置了RS485通訊接口，則采用MODBUS-RTU通訊協議。理論上在一條通訊線路上最多可以同時連接32臺本產品，通訊連接應使用帶有銅網的雙絞線，線徑不小于0.5mm。布線時應使通訊線遠離強電電纜或其他強電場環境，傳輸距離為1200米，典型的網絡連接方式如下圖所示，用戶可根據具體情況選用其他合適的連接方式。

MODBUS協議在一根通訊線上采用主從應答方式的通訊連接方式。首先，主計算機的信號尋址到一臺地址的終端設備（從機），然后，終端設備發出的應答信號以相反的方向傳輸給主機，即半雙工的工作模式。

MODBUS協議只允許在主機（PC，PLC 等）和終端設備之間通訊，而不允許獨立的終端設備之間的數據交換，這樣各終端設備不會在它們初始化時占據通訊線路，而于響應到達本機的查詢信號。

8.2字節格式

采用串行通訊，8個數據位，1個起始位，1個停止位，無奇偶校驗位。

上、下行命令由地址碼、功能碼、數據區和CRC-16校驗碼組成。

采用高字節在前、低字節在后、高位字在前、低位字在后的原則（校驗碼除外）。

8.3幀格式

幀是傳送信息的基本單元，MODBUS協議中主機與從機采用相同的幀格式。

幀以至少3.5個字節的停頓時間開始，同樣以至少3.5個字節的停頓時間標志幀的結束。整個幀必須作為連續的流傳送，如果幀完成之前有超過1.5個字節的停頓時間，從機將重新開始一個新幀的接收。RTU幀格式如下所示。

-12-

8.3.1地址碼（Address）

地址碼用來標識由哪個從機與主機通訊，每個從機具有的地址碼，主機發送的地址碼表明將發送到的從機地址，從機發送的地址碼則表明回送的從機地址。用戶可使用的地址為1~247，其它地址保留。

8.3.2功能碼（Function）

功能碼表示從機要執行何種功能。下表列出了儀表所支持的功能碼及其的定義和具體操作。

8.3.3數據區（Data）

數據區隨功能碼不同而不同，這些數據可以是數值、參考地址等。例如：功能碼03H告訴儀表讀取寄存器的數值，則數據區必須包含要讀取寄存器的起始地址及讀取長度。

8.3.4校驗碼

校驗碼用于主機或從機判斷接收到的數據是否出錯，使系統通訊更可靠。

MODBUS-RTU采用CRC-16（16位循環冗余校驗碼）校驗方法，包含16位二進制。CRC校驗碼由發送端計算，放置于發送信息的尾部。接收端重新計算接收到的信息的校驗碼，并與接收到的校驗碼相比較，如果二者不相符，則表明通訊出錯。

8.4出錯處理

當儀表檢測到了校驗碼出錯以外的錯誤時，將向主機回送信息，功能碼的位置為1，即從機返送給主機的功能碼是在主機發送的功能碼的基礎上加128。從機返回的錯誤信息幀格式如下：

錯誤碼如下：

-13-

8.5通訊報文舉例

8.5.1讀寄存器（功能碼03H）

例如需要讀取通訊地址為02H裝置的前6個高壓接點溫度寄存器數值，主站發送的報文如下：(十六進制發送) 02 03 01 08 00 06 45 C5

讀數據從站應答的報文如下：

(十六進制發送) 02 03 0C 00 30 00 2F 00 2F 00 30 00 31 00 30 38 5D

-14-

8.5.2寫寄存器（功能碼10H）

例如需要將設備的通訊地址從01H改為16H，主站下發幀格式：

(十六進制發送) 01 10 10 60 00 01 02 00 16 3F FF

從站返回幀格式：

（十六進制接收）16 10 10 60 00 01 06 30

-15-

9、附錄

寄存器地址表

-16-

10、運輸與貯藏

產品運輸和拆封不應受到劇烈沖擊，應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。

產品應在原包裝內，保存的地方環境溫度為-40℃～＋70℃，相對濕度不超過85％，空氣中無腐蝕性氣體。產品在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，產品不能疊放。

11、保修期限及訂貨說明

產品自出廠之日起十二個月內，在用戶遵守說明書規定要求進行操作和使用時（除去人為的破壞和操作失誤以外造成的損壞）發現產品有功能、外觀缺陷和不符合各項技術指標時，我公司給予免費修理或更換。 訂貨時，請?jiān)敿?xì)寫明所需型號及功能要求等相關內容，以便能為您提供更之產品。
