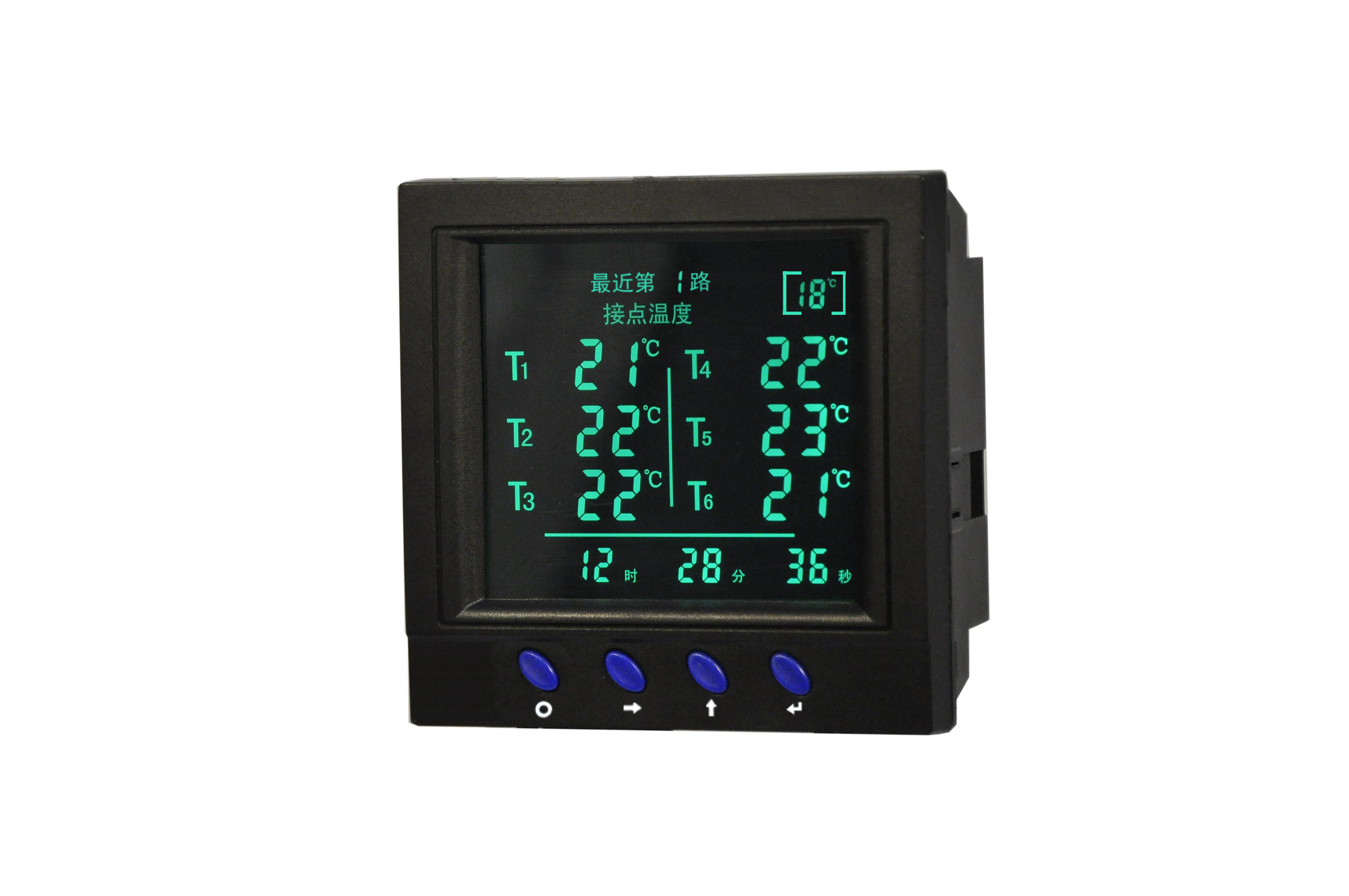

低壓電氣接點測KH2900-L

1、概述

KH2900-L是一款用于對溫度有較高要求的電氣接點測溫智能化裝置。供電、測量、通訊三端隔離。所有測量接口有過電壓保護功能。廣泛用于液體、氣體溫度測量領域。通常測溫范圍在-40℃至150℃。測溫傳感器精度0.1℃。支持RS485接口MODBUS-RTU通訊協議，通訊波特率可設置。面板防護等級IP54、殼體防護等級IP20。

2、主要功能

1) 基于RS485接口，Modbus協議的溫度采集模塊。

2) 通訊、采集、供電，三部分完全隔離。

3) 接口全部帶保護，意外碰到24V，甚至220V交流，不會損壞。

4）模塊內部完成溫度計算，可以直接讀出溫度值，單位為攝氏度。

5) 具有RS485通訊接口。

3、技術參數

1)工作電源：8～30VDC。實測30V耗電9mA，24V耗電12mA，12V耗電23mA，8V耗電33mA。

2)工作環境溫度：-35℃～+50℃。

3)工作環境濕度：≤95%RH。

4)通訊接口：基于RS485接口，Modbus協議，隔離RS485接口，支持Modbus-RTU協議，一個起始位，八個數據位，無奇偶校驗，一個停止位。波特率可設置為1200bps、2400bps、4800bps、9600bps。

5)RS485通訊距離：<1200米。

6)溫度精度：≤±2℃。

7)應用領域：液體、氣體溫度測量領域，通常測溫范圍在-40℃-150℃。精度0.1℃。

4、安裝尺寸與接線

4.1模塊尺寸（L 144mm × W 90mm × H 40mm）

A：RS485 串行通訊A

B：RS485 串行通訊B

電源V+：直流電源正極

電源GND：直流電源負極、公共端

R(n)+：傳感器供電端，約0.1mA輸出。

GND：傳感器公共端。

可接收6-12路溫度數據

4.2安裝方式

1）一般采用壁掛式安裝。采用標準35mm導軌安裝方式。

2）壁掛式安裝一般安裝在墻面或表箱中，首先在墻壁或表箱內壁上確定安裝空位，將本產品對準安裝孔位打入螺絲固定、擰緊，檢查裝置固定牢固即可。

5、測溫點數據查看

溫度采集模塊:

通過測量溫度傳感器的電流值，在溫度采集模塊中完成運算，得出當前溫度傳感器所測的溫度。

6、接點測溫傳感器

安裝在需要測溫的電氣接點位置。

6.1、安裝尺寸圖：

尺寸：W 3mm × L 2000mm ×H 3mm

6.2、特點及參數

1.耐溫(-40℃～+250℃)阻燃材料制作塑膠表帶殼體，防水。

2.測溫范圍-40℃～150℃。

3.由于大部分低壓電氣接點空間緊湊,因此需要體積較小,容易安裝的必要條件.

6.3、接點測溫傳感器安裝

接點測溫傳感器，分別安裝在開關柜進線室和出線室的母排上，安裝方式為捆綁式安裝。

1.把測溫模塊貼在被測物體上。

2.測溫模塊緊緊地綁在被測物體上。

3.安裝時柜體要停電。

7、通訊

7.1引言

本產品如選配置了RS485通訊接口，則采用MODBUS-RTU通訊協議。理論上在一條通訊線路上最多可以同時連接32臺儀表，通訊連接應使用帶有銅網的雙絞線，線徑不小于0.5mm。布線時應使通訊線遠離強電電纜或其他強電場環境，傳輸距離為1200米，典型的網絡連接方式如下圖所示，用戶可根據具體情況選用其他合適的連接方式。

MODBUS協議在一根通訊線上采用主從應答方式的通訊連接方式。首先，主計算機的信號尋址到一臺地址的終端設備（從機），然后，終端設備發出的應答信號以相反的方向傳輸給主機，即半雙工的工作模式。

MODBUS協議只允許在主機（PC，PLC 等）和終端設備之間通訊，而不允許獨立的終端設備之間的數據交換，這樣各終端設備不會在它們初始化時占據通訊線路，而于響應到達本機的查詢信號。

7.2字節格式

采用串行通訊，8個數據位，1個起始位，1個停止位，無奇偶校驗位。

上、下行命令由地址碼、功能碼、數據區和CRC-16校驗碼組成。

采用高字節在前、低字節在后、高位字在前、低位字在后的原則（校驗碼除外）。

7.3幀格式

幀是傳送信息的基本單元，MODBUS協議中主機與從機采用相同的幀格式。

幀以至少3.5個字節的停頓時間開始，同樣以至少3.5個字節的停頓時間標志幀的結束。整個幀必須作為連續的流傳送，如果幀完成之前有超過1.5個字節的停頓時間，從機將重新開始一個新幀的接收。RTU幀格式如下所示。

7.3.1地址碼（Address）

地址碼用來標識由哪個從機與主機通訊，每個從機具有的地址碼，主機發送的地址碼表明將發送到的從機地址，從機發送的地址碼則表明回送的從機地址。用戶可使用的地址為1~247，其它地址保留。

7.3.2功能碼（Function）

功能碼表示從機要執行何種功能。下表列出了儀表所支持的功能碼及其的定義和具體操作。

7.3.3數據區（Data）

數據區隨功能碼不同而不同，這些數據可以是數值、參考地址等。例如：功能碼03H告訴儀表讀取寄存器的數值，則數據區必須包含要讀取寄存器的起始地址及讀取長度。

7.3.4校驗碼

校驗碼用于主機或從機判斷接收到的數據是否出錯，使系統通訊更可靠。

MODBUS-RTU采用CRC-16（16位循環冗余校驗碼）校驗方法，包含16位二進制。CRC校驗碼由發送端計算，放置于發送信息的尾部。接收端重新計算接收到的信息的校驗碼，并與接收到的校驗碼相比較，如果二者不相符，則表明通訊出錯。

7.4出錯處理

當儀表檢測到了校驗碼出錯以外的錯誤時，將向主機回送信息，功能碼的位置為1，即從機返送給主機的功能碼是在主機發送的功能碼的基礎上加128。從機返回的錯誤信息幀格式如下：

錯誤碼如下：

8、寄存器

9、運輸與貯藏

產品運輸和拆封不應受到劇烈沖擊，應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。

產品應在原包裝內，保存的地方環境溫度為-40℃～＋70℃，相對濕度不超過85％，空氣中無腐蝕性氣體。產品在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，產品疊放高度不超過5只。

10、保修期限及訂貨說明

產品自出廠之日起十二個月內，在用戶遵守說明書規定要求進行操作和使用時（除去人為的破壞和操作失誤以外造成的損壞）發現產品有功能、外觀缺陷和不符合各項技術指標時，我公司給予免費修理或更換。 訂貨時，請?jiān)敿?xì)寫明所需型號及功能要求等相關內容，以便能為您提供更之產品。
