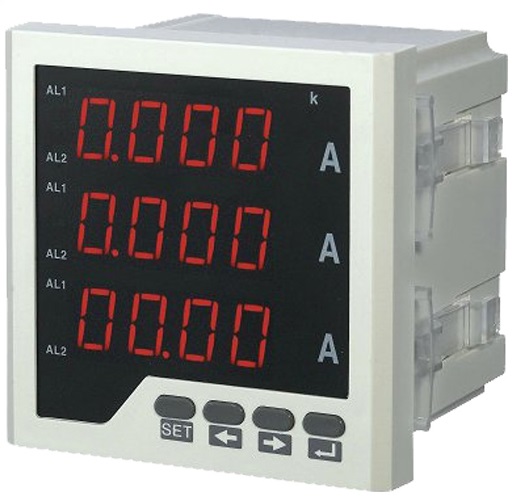

HD-3AA電流表 HD-3AA三相交流電流表

數顯三相交流電流表

產品概述

HD-3AA三相交流電流表適用于電力電網、自動化控制系統中對電流等電參量的測量，由數碼管或者液晶之久顯示。具有顯示直觀、精度高、性能穩定、隔離性強、抗振動等優點?？蛇x配多種擴展功能，包括RS-485通訊，開關量輸入、開關量輸出和模擬量變送輸出等，豐富的外形尺寸可方便地代替指針式儀表。

三相電流表性能特點

高精度測量三相交流電流表

提供數碼管顯示，本地數據查詢

電流變比可編程設置

支持RS-485通訊，Modbus-RTU協議

支持開關量輸入、開頭量輸出、模擬量變送輸出

輔助電源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V

多種外形選擇，滿足不同柜體電氣回路的要求

三相交流電流表技術指標

測量精度

電流              0.5級

信號輸入

接線方式          三相三線、三相四線

額定電流          AC1A、AC5A、DC20mA、DC1A、DC5A、DC75mV

過負載            1.2倍（持續），10倍/5秒（瞬時）

功耗              <0.4VA/相

阻抗              <20mΩ

頻率              45~65Hz或直流

輔助電源

工作范圍          AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V

功耗              <4VA

功能模塊

通訊接口          1路RS-485通訊，Modbus-RTU協議

                      波特率：1200~9600bps，默認2400bps

開關量輸入        支持2路干結點輸入

開關量輸出        支持2路繼電器輸出，容量：AC250V/5A,DC30V5A

變送輸出          支持1路模擬量輸出：0/4~20mA或0~5/10V

環境

工作溫度          -10℃~+55℃

存儲溫度          -25℃~+70℃

相對溫度          ≤93%，無腐蝕性氣體場所

海拔                ≤2500m

安全

絕緣放電          >100MΩ

交流耐壓          AC5KV

電磁兼容性能

靜電放電             4級

電快速瞬變脈群    4級

浪涌（沖擊）       4級

三相電流表型號規格

三相電流表端子排列圖

選型舉例：

例1：HD-3AA33

數碼顯示，外形尺寸：方式96*96mm（寬*高），輸入信號：0-5A AC 供電點電源：220VAC。

例2：HD-3AA3Y-T

液晶顯示，外形尺寸：方式96*96mm（寬*高），輸入信號：0-5A AC ，帶485通訊，供電點電源：220VAC。
