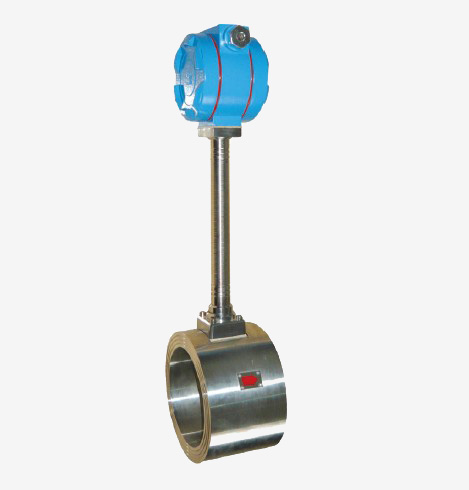

法蘭卡裝溫壓一體型渦街流量計

渦街流量計的特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較、理想的測量儀器。
渦街流量計測量原理
渦街流量計又稱為旋渦流量計時根據“卡門渦街”原理研制成的流體震蕩式流量測量儀表。所謂“卡門渦街”現象為：在測量管道流動的流體中插入一根（或多跟）迎流面為非流線型的旋渦發生體，當雷諾數達到一定值時，從漩渦發生體下游兩側交替地分離釋放出兩串規則第交錯排列的旋渦，這種旋渦稱為卡門渦街，在一定雷諾數范圍內旋渦的分離頻率與旋渦發生體的幾何尺寸、管道的幾何尺寸有關，旋渦的頻率正比于流量，并可由各種形式的傳感器檢出。
渦街流量計特點：
  1、可實現不斷流拆裝傳感器，實現放大器與傳感器分離（分離距離可達15m）。
  2、采用消擾電路和抗振傳感頭，使儀表具有一定抗振動性能。
  3、壓力損失小，量程范圍寬，范圍度可達10-25。
  4、無可動部件，長期穩定，結構簡單便于安裝和維護。
  5、可測介質溫度達+350℃。
渦街流量計參數：
  測量介質： 氣體、液體、蒸氣。
  連接方式：法蘭卡裝式、法蘭式、插入式。
  口徑：法蘭卡裝式口徑選擇25,32,50,80,100，法蘭連接式口徑選擇   100,150,200。
  流量范圍：氣體5～50m/s; 液體0.5～7m/s（對照下面流量計范圍表）
  測量精度：1.0級 1.5級 2.5級。
  介質溫度:常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃。
  輸出信號：脈沖電壓輸出信號   高電平8～10V 低電平0.7～1.3V，脈沖占空比約50%,傳輸距離為100m，脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m。
  環境溫度:-25℃～+55℃，濕度:5～90% RH50℃
  材質：304、316L不銹鋼, 鋁合金。
  電源：DC24V或鋰電池3.6V
