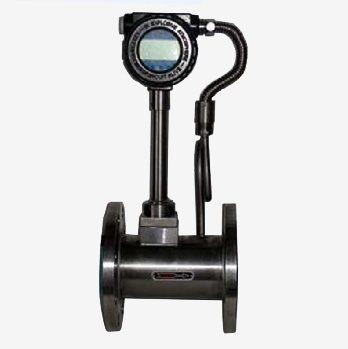

一體式渦街流量計/供應渦街流量計

一、現場顯示電池供電渦街流量計（溫度補償）概述：

    LUGB型優質現場顯現渦街流量計主要用于工業管道介質流體的流量計量，如氣體、液體、蒸氣等多種介質。其特性是壓力損失小，量程范圍大，精度高，在計量工況體積流量時簡直不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因而牢靠性高，維護量小。儀表參數能長期穩定。LUGB系列管道式渦街流量計采用壓電應力式傳感器,牢靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模仿規范信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套運用，是一種比擬、理想的計量?jī)x器。

二、現場顯示電池供電渦街流量計（溫度補償）普遍應用：

    LUGB型優質現場顯現渦街流量計可普遍的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可計量含有微小顆粒、雜質的混濁液體，并可作為流質變送器用于自動控制系統中。

三、現場顯示電池供電渦街流量計（溫度補償）工作原理：

    LUGB型優質現場顯現渦街流量計采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。在流體中設置三角柱型旋渦發作體，則從旋渦發作體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發作體下游非對稱地排列。便是根據卡門旋渦原理停止封鎖管道流體流量計量的新型流量計。因其具有良好的介質順應才能，無需溫度壓力補償即可直接計量蒸汽、空氣、氣體、水、液體的工況體積流量，裝備溫度、壓力傳感器可計量標況體積流量和質量流量。

四、現場顯示電池供電渦街流量計（溫度補償）性能特性：

    1、可在很寬的流量范圍內準確計量氣體、液體和蒸汽的流量而不受流體物理性質的影響；

    2、不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓；

    3、平安防爆，適用于惡劣環境；

    4、無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，運用壽命長；

    5、采用微功耗高新技術,電池供電的現場顯現型流量計,可不時電運轉兩年以上；

    6、溫壓補償一體化設計；

    7、電流輸出均為電隔離型,具有良好的共模干擾抑止才能；

    8、同時顯現流量值與累計流量值,不用輪番切換；

    9、采用抗振動探頭，有效消弭外界振動影響；

   10、采用分體式信號轉換器，電纜最長100米；

   11、量程比寬達20：1；

   12、儀表整體構造設計合理，動態計量范圍寬，壓力損失??；

   13、表體采用不銹鋼材質，可適用于腐蝕性介質的計量；

   14、現場液晶顯現，脈沖、4～20mA輸出或485通迅，可與工業自動化系統銜接。

五、現場顯示電池供電渦街流量計（溫度補償）主要技術參數：

    1、公稱通徑：15，25，40，50，65，80，100，125，150，200，250，300，（200～2000插入式） 非標產品可依據用戶請求特殊定做。

    2、公稱壓力（MPa）：DN15-DN200 4.0（>4.0協議供貨），DN250-DN300 1.6（>1.6協議供貨） 。

    3、介質溫度（℃）：壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）。

    4、本體資料：儀表外殼采用鋁合金,1Cr18Ni9Ti，（其它資料協議供貨）。

    5、允許振動加速度：壓電式:0.2g；電容式:1.0～2.0g。

    6、準確度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS。

    7、范圍度：1：6～1：30。

    8、供電電壓：傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池。

    9、輸出信號：方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA。

   10、壓力損失系數：契合JB/T9249規范　Cd≤2.4。

   11、防護等級：普通型IP65 ；潛水型 IP68。

   12、環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa。

   13、適用介質：氣體、液體、蒸汽 。

   14、傳輸間隔：三線制 脈沖輸出型：≤300m，兩線制規范電流輸出型 （4～20mA）：負載電阻≤750Ω。

   15、信號線接口：內螺紋M20×1.5。

   16、現場液晶雙行顯現（溫度補償型）方式：可循環顯現溫度、壓力、瞬時流量、累積流量等參數。

設計選用及訂貨須知：

    1、依據計量流體是氣體或液體，正確選用渦街流量計。

    2、被測流體無腐蝕性選用普通型，有腐蝕性選用不銹鋼耐腐型。

    3、訂貨時請注明被測介質稱號、流量、管道通徑及工作壓力、溫度、密度、粘度等狀況。

    4、依據被測流體的計量范圍、應用場所等選擇適宜型號的規格種類。
